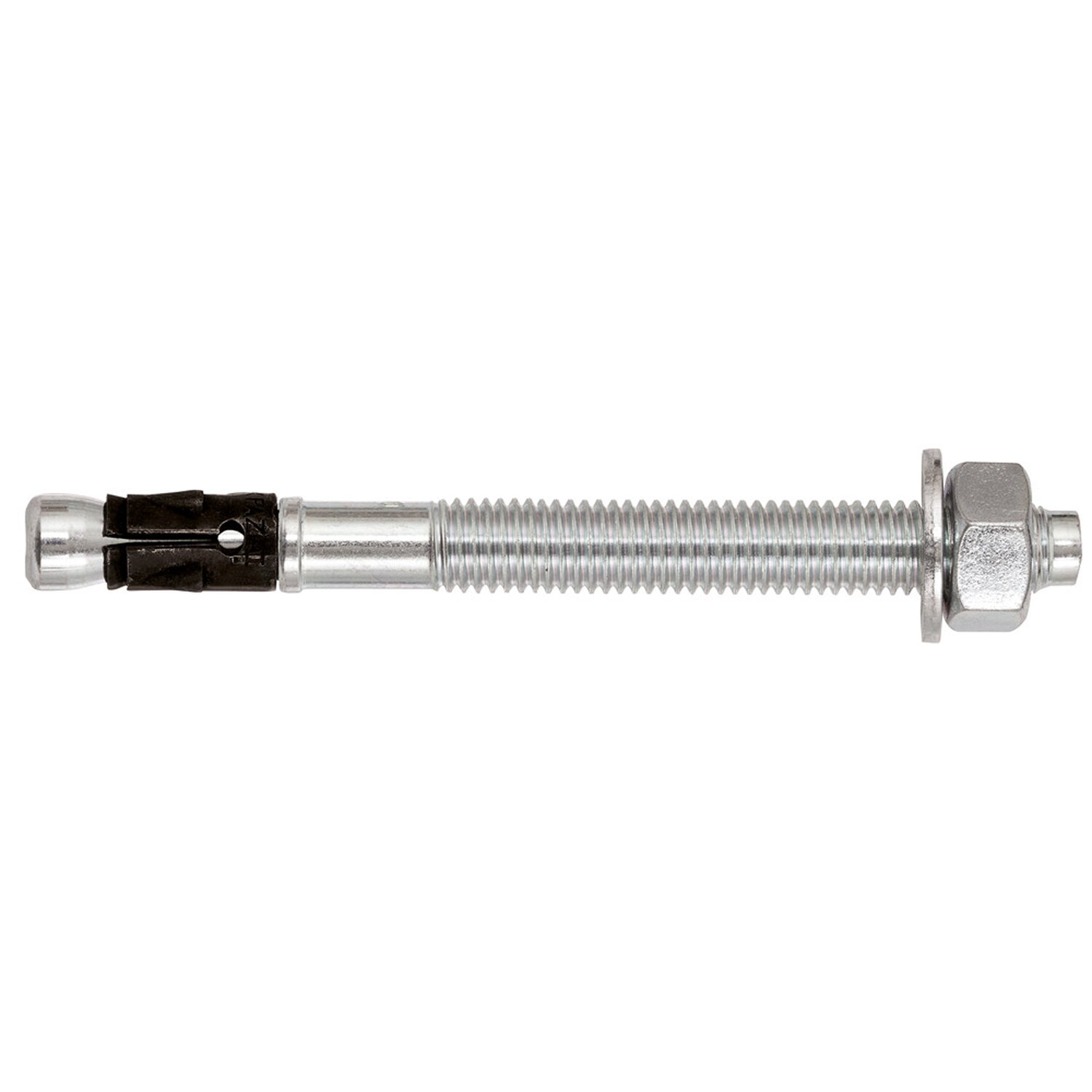

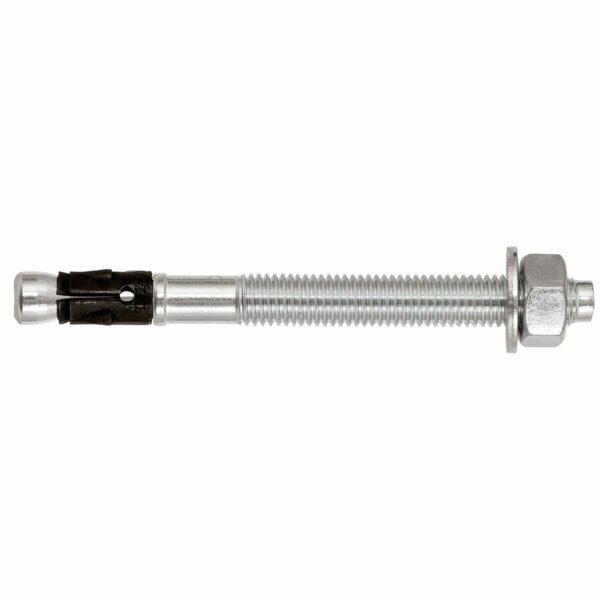

Fischer Bolzenanker FAZ II 12/10 (1 ST) – Maximale Sicherheit für Ihre anspruchsvollen Befestigungen
Sie suchen nach einer zuverlässigen und hochbelastbaren Befestigungslösung für schwere Lasten im Beton? Der Fischer Bolzenanker FAZ II 12/10 (1 ST) ist die ideale Wahl für professionelle Anwender, die höchste Ansprüche an Sicherheit, Stärke und Langlebigkeit stellen. Ob im Bauwesen, im Maschinenbau oder bei der Montage anspruchsvoller Objekte – dieser Bolzenanker überzeugt durch seine bewährte Qualität und einfache Handhabung.
Optimale Leistung und Anwendungsbereiche
Der Fischer Bolzenanker FAZ II ist ein Spreizdübel, der sich durch seine herausragenden mechanischen Eigenschaften auszeichnet. Er wurde speziell für die Befestigung von tragenden Bauteilen und schweren Lasten in gerissenem und ungerissenem Beton entwickelt. Seine einzigartige Spreizgeometrie ermöglicht eine optimale Kraftübertragung auf den Baustoff und sorgt für eine extrem hohe Auszugsfestigkeit. Dies macht ihn zur perfekten Lösung für Anwendungen wie:
- Befestigung von Stahlkonstruktionen
- Montage von schweren Maschinen und Anlagen
- Sicherung von Brückengeländern und Fassadenelementen
- Befestigung von Rohrschellen und Kabeltrassen in anspruchsvollen Umgebungen
- Installation von Sicherheitseinrichtungen und Abstützungen
Die Vorteile des Fischer Bolzenankers FAZ II 12/10
Mit dem Fischer Bolzenanker FAZ II 12/10 entscheiden Sie sich für eine Befestigung, die Ihnen Sicherheit und Effizienz auf höchstem Niveau bietet. Die durchdachte Konstruktion und die hochwertigen Materialien garantieren eine zuverlässige Performance auch unter extremen Bedingungen. Überzeugen Sie sich selbst von den zahlreichen Vorteilen:
- Höchste Tragfähigkeit: Dank der optimierten Spreizkräfte und der intelligenten Geometrie erzielt der FAZ II beeindruckende Lastwerte, die selbst anspruchsvollste Anforderungen erfüllen.
- Vielseitige Einsatzmöglichkeiten: Geeignet für gerissenen und ungerissenen Beton nach ETA-Zulassung, was ihn zu einer flexiblen Lösung für unterschiedlichste Baustellen macht.
- Einfache und schnelle Montage: Die Montage ist denkbar einfach und erfordert nur wenige Arbeitsschritte. Dies spart wertvolle Zeit auf Ihrer Baustelle.
- Korrosionsbeständigkeit: Die verzinkte Ausführung bietet einen guten Schutz gegen Korrosion und gewährleistet eine lange Lebensdauer der Befestigung.
- Reduzierte Bohrtiefe: Im Vergleich zu älteren Modellen oder anderen Befestigungssystemen ist oft eine geringere Bohrtiefe erforderlich, was Montageaufwand und Materialverbrauch reduziert.
- Kontrollierte Spreizung: Die spezielle Konstruktion sorgt für eine kontrollierte Spreizung, die eine gleichmäßige Verteilung der Last auf den Baustoff gewährleistet.
- Hohe Sicherheit durch ETA-Zulassung: Die Europäische Technische Bewertung (ETA) bescheinigt die Zuverlässigkeit und Sicherheit des Bolzenankers für den bestimmungsgemäßen Gebrauch.
Detaillierte Produktinformationen
Um Ihnen einen klaren Überblick über die technischen Spezifikationen und die besonderen Merkmale des Fischer Bolzenankers FAZ II 12/10 (1 ST) zu geben, haben wir die wichtigsten Informationen in der folgenden Tabelle für Sie zusammengefasst.
| Merkmal | Spezifikation / Vorteil |
|---|---|
| Artikelnummer | FAZ II 12/10 (1 ST) |
| Ankerart | Spreizbolzenanker |
| Zulassungsstatus | ETA-Option 1 für gerissenen und ungerissenen Beton; seismische Leistung C1/C2 |
| Material des Ankerkörpers | Hochfester Stahl, galvanisch verzinkt |
| Ankerdurchmesser (d) | 12 mm |
| Ankerlänge (l) | 100 mm |
| Einschraubtiefe im Beton (hef) | 80 mm |
| Mindestrandabstand (c) | 50 mm |
| Mindestachsabstand (s) | 75 mm |
| Bohrerdurchmesser (dw) | 12 mm |
| Max. Einschlagtiefe des Bohrers | 90 mm |
| Drehmoment für Montage (Tinst) | 25 Nm |
| Ausziehkraft in C20/25 (Beispielwert) | Ca. 7,0 kN (FRZ,max); bitte zulassungsrelevante Werte beachten |
| Korrosionsschutz | Hohe Beständigkeit durch galvanische Verzinkung (Schichtdicke nach DIN EN ISO 2081) |
| Einsatztemperaturbereich | -40°C bis +120°C |
| Wiederverwendbarkeit | Nicht für die Wiederverwendung vorgesehen. Nach der Montage fest im Beton verankert. |
| Wartung & Pflege | Keine spezielle Wartung erforderlich. Nach der Montage dauerhaft sicher. |
Präzise Montage – Einfach und Effizient
Die Montage des Fischer Bolzenankers FAZ II 12/10 ist darauf ausgelegt, Ihnen die Arbeit zu erleichtern und gleichzeitig höchste Sicherheit zu gewährleisten. Befolgen Sie dabei diese einfachen Schritte:
- Bohren: Bohren Sie ein Loch mit dem vorgeschriebenen Durchmesser (12 mm) und der erforderlichen Tiefe (mindestens 90 mm, um die Einschraubtiefe von 80 mm sicherzustellen) in den Beton. Achten Sie auf eine saubere Bohrung und entfernen Sie den Bohrstaub gründlich. Ein sauberer Bohrdurchmesser ist entscheidend für die volle Tragfähigkeit.
- Reinigen: Die gründliche Reinigung des Bohrloches von Staub ist unerlässlich. Verwenden Sie hierfür eine Bohrmaschinenbürste und einen Blasebalg oder eine Druckluft. Ein staubfreies Loch optimiert die Haftung und Kraftübertragung des Ankers.
- Einsetzen des Ankers: Setzen Sie den Bolzenanker FAZ II in das gereinigte Bohrloch ein. Stellen Sie sicher, dass er vollständig und gerade im Bohrloch sitzt.
- Anziehen: Verwenden Sie einen passenden Ringschlüssel oder eine Ratsche, um die Sechskantmutter anzuziehen. Drehen Sie die Mutter, bis der Anker im Bohrloch fest sitzt und die Markierung am Kopf des Ankers mit der Betonoberfläche bündig ist. Das vorgeschriebene Montage-Drehmoment (ca. 25 Nm) sollte dabei beachtet werden, um eine optimale Spreizung und damit die volle Tragfähigkeit zu gewährleisten.
- Befestigungsobjekt montieren: Legen Sie das zu befestigende Teil mit dem entsprechenden Loch über den Bolzenanker und ziehen Sie die Mutter bis zum gewünschten Anpressdruck fest.
Die detaillierte Montageanleitung, die dem Produkt beiliegt, sollte stets beachtet werden. Achten Sie insbesondere auf die korrekten Abstände zu Kanten und anderen Befestigungspunkten, um die volle Leistungsfähigkeit des Ankers zu garantieren.
Sicherheit und Zuverlässigkeit im Detail
Die Sicherheit Ihrer Bauvorhaben hat oberste Priorität. Der Fischer Bolzenanker FAZ II 12/10 (1 ST) ist nicht nur ein Stück Metall, sondern ein hochtechnisches Bauteil, das nach strengsten Normen geprüft und zugelassen ist. Die ETA-Option 1 Zertifizierung bestätigt seine Eignung für die Befestigung in gerissenem und ungerissenem Beton, was eine breite Palette von Anwendungen abdeckt. Darüber hinaus erfüllt er die Anforderungen für seismische Belastungen der Kategorien C1 und C2, was ihn für Regionen mit Erdbebenrisiko prädestiniert.
Die galvanische Verzinkung bietet einen effektiven Schutz vor Korrosion und verlängert die Lebensdauer des Ankers erheblich. Dies ist besonders wichtig in Umgebungen, die Feuchtigkeit oder chemischen Einflüssen ausgesetzt sind. Die präzise gefertigte Gewindespindel und die robuste Spreizhülse sorgen für eine gleichmäßige Verteilung der Last und verhindern Punktbelastungen im Beton.
FAQ – Häufig gestellte Fragen zu Fischer Bolzenanker FAZ II 12/10 (1 ST)
Für welche Betonarten ist der Fischer Bolzenanker FAZ II 12/10 geeignet?
Der Fischer Bolzenanker FAZ II 12/10 ist für die Verwendung in gerissenem und ungerissenem Beton zugelassen. Dies macht ihn zu einer sehr flexiblen Lösung für unterschiedlichste Betonqualitäten, wie sie auf Baustellen häufig vorkommen.
Welches Werkzeug benötige ich für die Montage?
Für die Montage benötigen Sie einen Bohrhammer mit einem 12 mm Bohrer, eine Bohrmaschinenbürste und einen Blasebalg oder Druckluft zur Reinigung des Bohrloches. Zum Anziehen des Ankers ist ein passender Ringschlüssel oder eine Ratsche erforderlich.
Kann der Bolzenanker auch im Außenbereich eingesetzt werden?
Ja, die galvanisch verzinkte Oberfläche bietet einen guten Korrosionsschutz und macht den Anker für den Einsatz im Außenbereich geeignet. Für extreme oder maritime Umgebungen sind jedoch möglicherweise Anker mit höherem Korrosionsschutz, wie z.B. Edelstahl, empfehlenswert.
Was bedeutet die ETA-Option 1 Zulassung?
Die ETA-Option 1 Zulassung ist eine Europäische Technische Bewertung, die bescheinigt, dass der Bolzenanker für die Befestigung tragender Teile in gerissenem und ungerissenem Beton geeignet ist. Dies ist ein international anerkannter Nachweis für die Sicherheit und Leistungsfähigkeit des Produkts.
Wie wichtig ist die Reinigung des Bohrloches?
Die gründliche Reinigung des Bohrloches von Bohrstaub ist absolut entscheidend für die volle Tragfähigkeit und Sicherheit der Befestigung. Staub im Loch behindert die optimale Spreizung des Ankers und reduziert somit die Auszugskräfte erheblich. Nehmen Sie sich daher immer ausreichend Zeit für diesen Schritt.
Was passiert, wenn das Montage-Drehmoment nicht korrekt angewendet wird?
Wird das Montage-Drehmoment zu niedrig angewendet, findet keine ausreichende Spreizung des Ankers statt, was zu einer geringeren Tragfähigkeit führt. Wird das Drehmoment zu hoch angewendet, kann der Beton um das Bohrloch herum beschädigt werden, was ebenfalls die Tragfähigkeit beeinträchtigt. Halten Sie sich daher an die empfohlenen Werte.
Kann der Bolzenanker zur Befestigung von nicht-tragenden Elementen verwendet werden?
Ja, der Bolzenanker FAZ II 12/10 kann selbstverständlich auch für nicht-tragende Elemente verwendet werden. Seine hohe Tragfähigkeit bietet hierbei eine enorme Sicherheitsreserve und gewährleistet eine dauerhafte und zuverlässige Befestigung.
