Fischer Bolzenanker FAZ II 8/10 (1 ST) – Maximale Sicherheit für anspruchsvolle Befestigungen
Sie suchen eine zuverlässige und extrem belastbare Lösung für schwere Lasten im Beton? Der Fischer Bolzenanker FAZ II 8/10 (1 ST) ist die erste Wahl für professionelle Handwerker und Heimwerker, die Wert auf höchste Sicherheit und dauerhafte Stabilität legen. Dieser Anker eignet sich hervorragend für die Befestigung von schweren Maschinen, Geländern, Stahlkonstruktionen oder Fassadenelementen in Vollbeton.
Konstruiert für Höchstleistung und Sicherheit

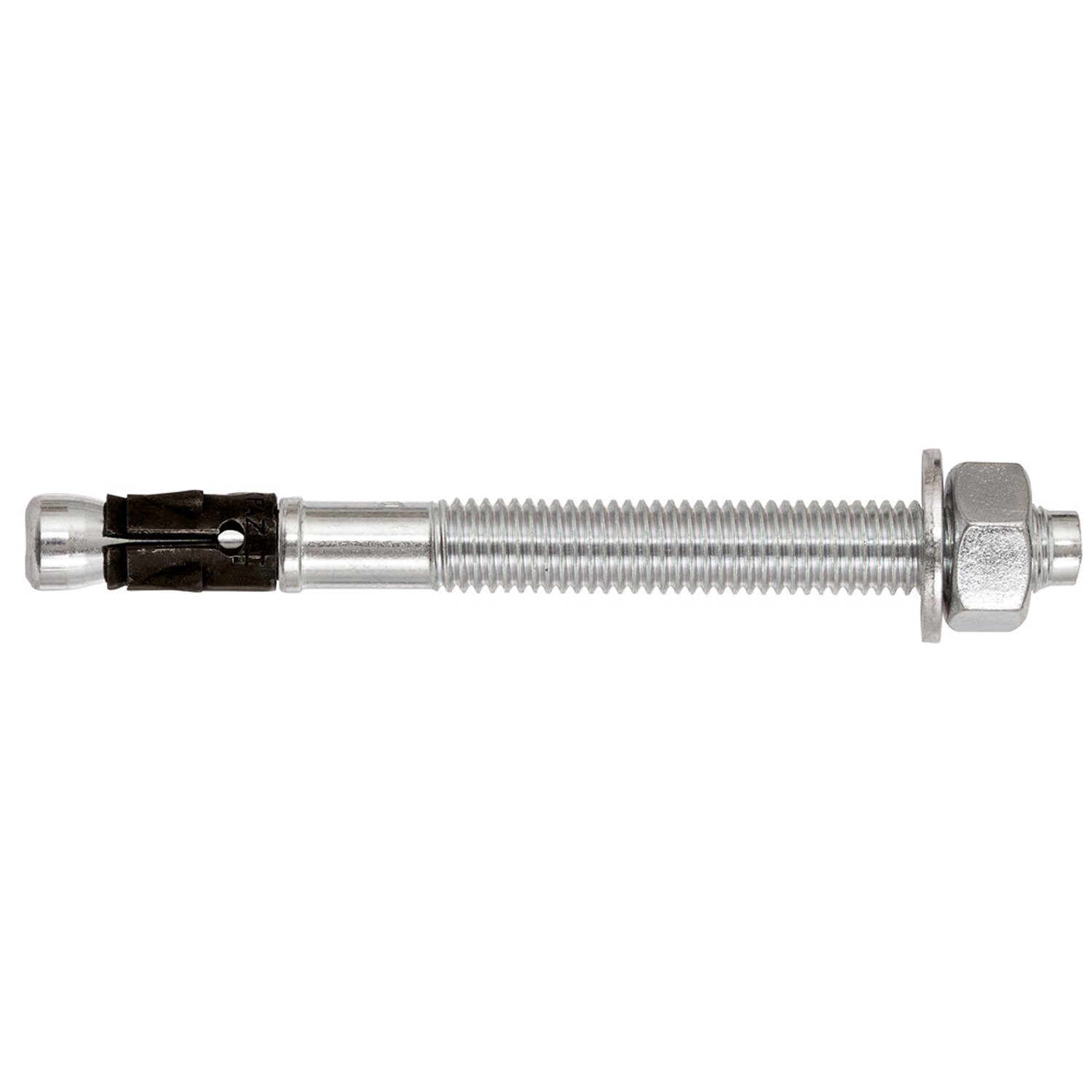

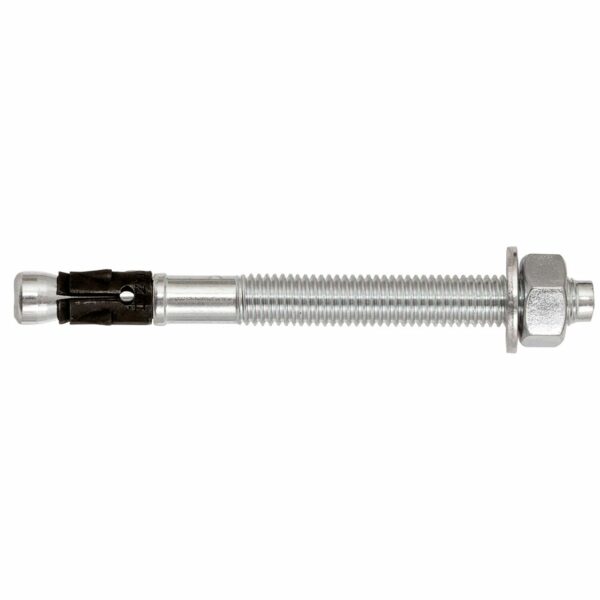

Der Fischer Bolzenanker FAZ II 8/10 ist ein Klassiker im Bereich der Schwerlastbefestigungen. Seine innovative Konstruktion basiert auf einem Spreizsystem, das bei Anziehen der Mutter eine maximale Ausdehnung und damit eine kraftschlüssige Verbindung mit dem Bauteil erzielt. Dies gewährleistet außergewöhnliche Tragfähigkeiten, selbst unter extremen Belastungen. Die robuste Stahlkonstruktion sorgt für Langlebigkeit und Widerstandsfähigkeit gegenüber Umwelteinflüssen.
Ihre Vorteile im Überblick
- Höchste Tragfähigkeit: Ermöglicht die sichere Befestigung auch von sehr schweren Lasten.
- Einfache Montage: Das bewährte Spreizsystem erlaubt eine unkomplizierte und schnelle Installation.
- Vielseitige Anwendungsbereiche: Geeignet für eine breite Palette von Projekten im Innen- und Außenbereich.
- Korrosionsbeständigkeit: Hochwertige Materialien gewährleisten auch unter anspruchsvollen Bedingungen eine lange Lebensdauer.
- Zulassungen und Prüfungen: Erfüllt höchste Sicherheitsstandards und ist für kritische Anwendungen zugelassen.
- Zuverlässigkeit: Ein Produkt von Fischer, dem Spezialisten für Befestigungstechnik, dem Profis vertrauen.
Technische Spezifikationen des Fischer Bolzenankers FAZ II 8/10
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | Fischer Bolzenanker FAZ II 8/10 |
| Artikelnummer | 1 Stück |
| Ankerart | Spreizanker |
| Material | Hochfester Stahl, galvanisch verzinkt (Standardversion für Innenbereiche und trockene Außenbereiche); auch in nicht-rostendem Stahl (A4) für aggressive Umgebungen erhältlich. |
| Durchmesser (d) | 8 mm |
| Länge (l) | 10 mm (dies bezieht sich auf die Einnadelänge bzw. Ankerlänge; bitte genaue technische Zeichnung für exakte Spezifikationen prüfen) |
| Bohrlochdurchmesser (dw) | 8 mm |
| Mindesteinbohrtiefe (hnom) | 90 mm (für die maximale Belastung; variiert je nach Betonfestigkeit und Lastrichtung) |
| Schlüsselweite der Mutter | 13 mm |
| Max. Nutzlast (in Beton C20/25, Scher- und Zuglast) | Diese Werte sind stark lastabhängig und müssen anhand der Zulassung (ETA) für die spezifische Anwendung und Einbausituation ermittelt werden. Typische Zuglasten können im Bereich von 10-20 kN liegen, Scherlasten bis zu 15-25 kN, abhängig von Ausmitte und Randabständen. Bitte die detaillierten Tragfähigkeiten in den technischen Unterlagen prüfen. |
| Einsatzbereich | Befestigung von schweren Lasten in gerissenem und ungerissenem Beton (C20/25 bis C50/60). Ideal für die Montage von Stahlbaukonstruktionen, Maschinen, Geländern, Fassaden, Kabeltrassen, Rohrleitungen etc. |
| Montage-Drehmoment (Mp) | 25 Nm (für eine optimale Verspreizung und Ausnutzung der Tragfähigkeit) |
| Temperaturbereich | Geeignet für dauerhafte Temperaturen von -40°C bis +80°C (verzinkte Ausführung). Spezielle Ausführungen können abweichende Werte aufweisen. |
Maximale Belastbarkeit für Ihre Projekte
Der Kern des Fischer Bolzenankers FAZ II liegt in seiner herausragenden Tragfähigkeit. Entwickelt für den Einsatz in Beton der Festigkeitsklassen C20/25 bis C50/60, ermöglicht er Ihnen, auch anspruchsvollste Projekte sicher zu realisieren. Ob es um die Befestigung einer schweren Industriemaschine, die Montage eines stabilen Geländers oder die Anbringung einer robusten Fassadenkonstruktion geht – der FAZ II liefert die nötige Sicherheit. Die spezielle Konusgeometrie und die breite Spreizschale sorgen für eine optimale Lastverteilung im Beton. Dies minimiert das Risiko von Rissen und gewährleistet eine dauerhaft stabile Verbindung, selbst bei dynamischen oder stoßweisen Belastungen. Die Zulassung nach europäischen Standards bestätigt die geprüfte und zuverlässige Leistung dieses Befestigungselements.
Präzise Montage für zuverlässige Ergebnisse
Die Montage des Fischer Bolzenankers FAZ II 8/10 ist denkbar einfach und für jeden erfahrenen Handwerker schnell umsetzbar. Zunächst bohren Sie ein exakt maßhaltiges Loch in den Beton. Anschließend wird der Anker eingebracht und durch Anziehen der Mutter der Konus in den Spreizhülsen gezogen. Die Spreizhülsen expandieren und verkeilen sich fest im Bohrloch. Der vorgegebene Montage-Drehmoment von 25 Nm stellt sicher, dass die volle Spannkraft des Ankers erreicht wird, ohne das Material zu überlasten. Ein Überdrehen ist durch die konstruktive Ausführung nahezu ausgeschlossen, was die Anwendungssicherheit weiter erhöht. Die korrekte Einnadelänge von 10 mm ist hierbei ein wichtiger Faktor, der die Stabilität der Verankerung maßgeblich beeinflusst. Achten Sie stets auf die Einhaltung der vorgegebenen Einbohrtiefen, um die volle Tragfähigkeit zu gewährleisten.
Anwendungsgebiete – Wo der FAZ II glänzt
Der Fischer Bolzenanker FAZ II 8/10 ist ein Allroundtalent, wenn es um schwere Lasten in Beton geht. Seine Einsatzmöglichkeiten sind vielfältig:
- Stahlbau: Sichere Befestigung von Stahlträgern, Stützen und Winkelprofilen.
- Maschinenbau: Verankerung von Industriemaschinen, Pumpen und Anlagen.
- Geländer und Absturzsicherungen: Stabile Montage von Treppengeländern, Balkongeländern und Absturzsicherungen.
- Fassadenbau: Befestigung von Fassadenplatten, Konsolen und Tragelementen.
- Rohrleitungs- und Lüftungsbau: Aufhängung von schweren Rohrleitungen und Lüftungskanälen.
- Brücken- und Tunnelbau: Wo hohe Anforderungen an die Statik gestellt werden.
Die galvanisch verzinkte Oberfläche schützt den Anker vor Korrosion und macht ihn für den Einsatz in trockenen Umgebungen und im Außenbereich geeignet, sofern keine aggressive Atmosphäre herrscht. Für besonders anspruchsvolle Umgebungen, wie etwa in Küstennähe oder in chemisch belasteten Bereichen, empfehlen wir die Ausführung in nicht-rostendem Stahl (A4).
Langlebigkeit und Materialqualität
Die Wahl des richtigen Materials ist entscheidend für die Lebensdauer und Sicherheit einer Befestigung. Der Fischer Bolzenanker FAZ II 8/10 wird aus hochfestem Stahl gefertigt, der den Belastungen standhält, für die er konzipiert wurde. Die galvanische Verzinkung bietet einen guten Korrosionsschutz für Standardanwendungen. Diese Oberflächenbehandlung ist ein wichtiger Faktor, der die Haltbarkeit des Ankers im Vergleich zu unbehandeltem Stahl erheblich verlängert. Sie schützt das Grundmaterial vor Rostbildung, was besonders wichtig ist, wenn der Anker in Umgebungen mit Feuchtigkeit oder wechselnden Temperaturen eingesetzt wird. Die gleichmäßige Dicke der Verzinkung sorgt für einen lückenlosen Schutz. Fischer legt Wert auf die Qualität der eingesetzten Materialien, um Ihnen ein Produkt zu liefern, auf das Sie sich verlassen können.
FAQ – Häufig gestellte Fragen zu Fischer Bolzenanker FAZ II 8/10 (1 ST)
Was ist die maximale Tragfähigkeit des Fischer Bolzenankers FAZ II 8/10?
Die maximale Tragfähigkeit eines Bolzenankers hängt von vielen Faktoren ab, darunter die Betonfestigkeit, die Einbohrtiefe, die Randabstände und die Art der Belastung (Zug-, Scher- oder kombinierte Last). Spezifische Werte für Ihre Anwendung finden Sie immer in der offiziellen Zulassung (ETA) des Herstellers, die detaillierte Tabellen für verschiedene Betonklassen und Einbausituationen enthält. Für eine grobe Orientierung können typische Zuglasten im Bereich von 10-20 kN und Scherlasten von 15-25 kN liegen, jedoch ist die genaue Prüfung der Zulassungsdokumente unerlässlich.
Welche Art von Beton ist für den FAZ II 8/10 geeignet?
Der Fischer Bolzenanker FAZ II 8/10 ist für die Verwendung in gerissenem und ungerissenem Beton der Festigkeitsklassen C20/25 bis C50/60 ausgelegt. Dies deckt die gängigsten Betonqualitäten ab, die im Bauwesen verwendet werden.
Welche Werkzeuge benötige ich für die Montage des FAZ II 8/10?
Sie benötigen einen geeigneten Bohrhammer mit einem 8 mm Bohrer für Beton, um das exakte Bohrloch zu erstellen. Zusätzlich benötigen Sie einen Ringschlüssel oder eine Ratsche mit einer Nuss der Schlüsselweite 13 mm, um die Befestigungsmutter anzuziehen und den Anker zu verspreizen.
Kann der Fischer Bolzenanker FAZ II 8/10 auch im Außenbereich verwendet werden?
Ja, die Standardausführung des FAZ II 8/10 ist galvanisch verzinkt und somit für den Einsatz in trockenen Außenbereichen geeignet. Bei aggressiven Umgebungsbedingungen, wie z.B. in Küstennähe, in salzhaltiger Luft oder in der Nähe von Industrieanlagen, empfehlen wir die Verwendung der A4-Ausführung (nicht-rostender Stahl), um eine dauerhafte Korrosionsbeständigkeit zu gewährleisten.
Was bedeutet die Einnadelänge von 10 mm?
Die Angabe „10/10“ bei Bolzenankern wie dem FAZ II 8/10 gibt in der Regel die minimale Einnadelänge bzw. die Länge des Ankerteils an, das im Bohrloch verspreizt wird, und die für eine sichere Verankerung erforderliche Mindestdicke des Bauteils. Die genaue Interpretation der Zahlenkombinationen kann je nach Hersteller leicht variieren und sollte im Zweifel anhand der technischen Dokumentation überprüft werden. Im Falle des FAZ II 8/10 bezieht sich dies auf die Geometrie des Ankers selbst, die für die korrekte Funktion und Tragfähigkeit entscheidend ist.
Wie wichtig ist das Anziehen mit dem korrekten Montage-Drehmoment?
Das Anziehen mit dem korrekten Montage-Drehmoment von 25 Nm ist essenziell für die volle Funktion und Tragfähigkeit des Bolzenankers. Dieses Drehmoment sorgt dafür, dass der Konus optimal in die Spreizhülse gezogen wird und die gewünschte Spreizung erreicht wird. Ein zu geringes Drehmoment führt zu einer unzureichenden Verankerung und reduziert die Tragfähigkeit, während ein zu hohes Drehmoment zu Beschädigungen am Anker oder am Bauteil führen kann.
Was unterscheidet den FAZ II von anderen Ankerarten wie Schwerlastdübeln?
Der Fischer Bolzenanker FAZ II ist ein Spreizanker, der durch eine kraftschlüssige Verbindung eine sehr hohe Tragfähigkeit erzielt und direkt im Beton verspreizt wird. Dies unterscheidet ihn von vielen chemischen Verbundankern oder kunststoffbasierten Dübeln. Der FAZ II ist mechanisch und erzielt seine volle Lastaufnahme durch das Verkeilen im Beton. Er ist besonders für schwere und statisch relevante Anwendungen geeignet, bei denen eine hohe Zuverlässigkeit und einfache Montage gefragt sind.
