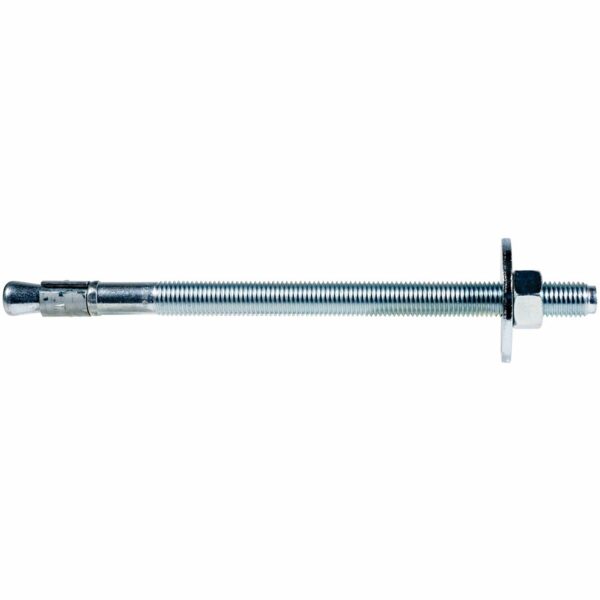

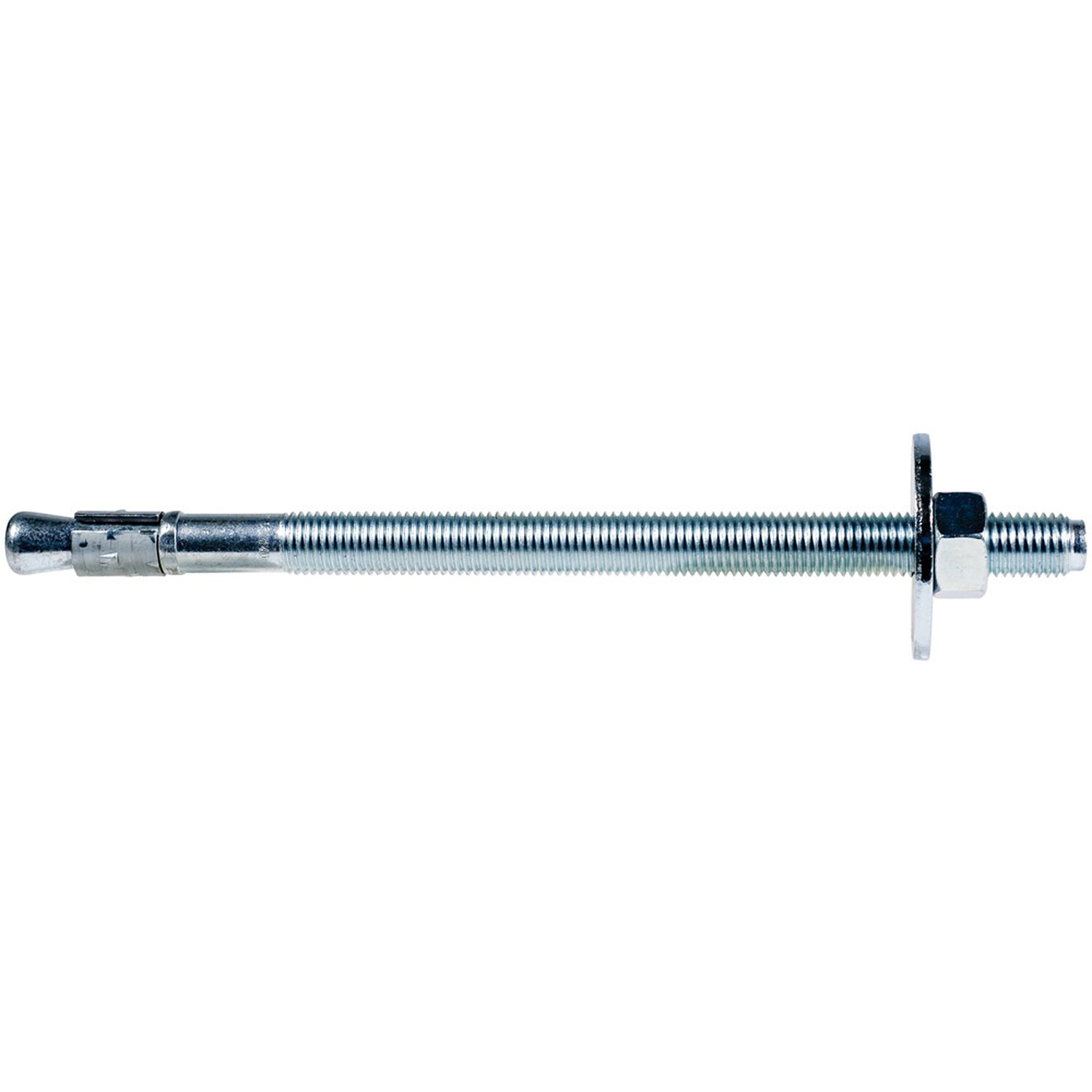

Fischer Bolzenanker FBN II 12/100 GS (große Scheibe) (1 ST) – Maximale Sicherheit für anspruchsvolle Befestigungen
Sie suchen nach einer zuverlässigen und hochbelastbaren Lösung für schwere Lasten im Beton? Dann ist der Fischer Bolzenanker FBN II 12/100 GS mit seiner großen Scheibe genau das Richtige für Sie. Dieser Universaldübel aus verzinktem Stahl garantiert eine sichere Verankerung und ist ideal für Handwerker, die Wert auf Langlebigkeit und höchste Tragfähigkeit legen, sei es bei der Montage von Maschinen, Geländern, Stahlkonstruktionen oder Klimaanlagen im Außen- und Innenbereich.
Maximale Tragkraft und Sicherheit für Ihre Projekte
Der Fischer Bolzenanker FBN II 12/100 GS steht für höchste Ansprüche an Sicherheit und Belastbarkeit. Seine Konstruktion ist darauf ausgelegt, auch unter extremen Bedingungen und bei hohen Lasten eine dauerhaft sichere Verbindung zu gewährleisten. Die innovative Spreiztechnik sorgt für eine optimale Kraftübertragung in den Baustoff und ermöglicht so beeindruckende Tragfähigkeitswerte. Vertrauen Sie auf ein Produkt, das selbst anspruchsvollste Befestigungsaufgaben meistert und Ihnen die Gewissheit gibt, dass Ihre Konstruktionen sicher und stabil sind.
Die überzeugenden Vorteile des Fischer Bolzenanker FBN II 12/100 GS
- Hohe Tragfähigkeit: Entwickelt für maximale Lasten, bietet dieser Bolzenanker herausragende Werte für eine sichere Befestigung von schweren Objekten.
- Flexible Anwendungsbereiche: Geeignet für Beton (gerissener und ungerissener Beton), Vollbaustoffe (Mauerwerk) und Beton (ohne Zulassung).
- Einfache und schnelle Montage: Dank des bewährten Schlagbolzenprinzips und der mitgelieferten großen Scheibe ist die Installation unkompliziert und zeitsparend.
- Korrosionsbeständigkeit: Die Verzinkung schützt den Anker effektiv vor Rost und Korrosion, was ihn ideal für den Einsatz im Außenbereich oder in feuchten Umgebungen macht.
- Vibrationssicherheit: Die Spreizkerne sind so konzipiert, dass sie auch bei hoher Vibration eine feste und sichere Verankerung beibehalten.
- Hohe Auszugswerte: Garantiert zuverlässige Ergebnisse auch unter hoher Zugbelastung.
- Optimale Lastverteilung: Die große Scheibe sorgt für eine gleichmäßige Verteilung der Last auf einer größeren Fläche des Bauteils.
Technische Spezifikationen und Eigenschaften
| Kategorie | Details |
|---|---|
| Material & Ausführung | Hochwertiger Stahl, galvanisch verzinkt (GS). Diese Oberflächenveredelung bietet exzellenten Korrosionsschutz und gewährleistet eine lange Lebensdauer, auch unter anspruchsvollen Umgebungsbedingungen wie Feuchtigkeit oder Außenbewitterung. Die glatte Oberfläche erleichtert zudem die Montage und verhindert Anhaftungen. |
| Abmessungen & Geometrie | Nenndurchmesser: 12 mm. Gesamtlänge: 100 mm. Die Wahl des Durchmessers und der Länge ist entscheidend für die maximale Tragfähigkeit und die Eignung für verschiedene Bauteildicken. Die 100 mm Länge bieten eine gute Eintauchtiefe für eine sichere Verankerung in vielen Betonstärken. Die integrierte große Scheibe verteilt die Last optimal auf das zu befestigende Bauteil und reduziert so die Punktlast auf den Untergrund. |
| Verankerungsprinzip & Montage | Der FBN II basiert auf einem bewährten Spreizdübelprinzip, das durch das Einschlagen des Schlagbolzens aktiviert wird. Dies führt zu einer formschlüssigen Verspreizung des Ankers im Bohrloch. Die Montage ist durch die mitgelieferte Scheibe und den Schlagbolzen vereinfacht. Der Anker wird durch einfaches Einschlagen und anschließendes Anziehen der Mutter gesichert. Für die korrekte Montage ist ein passendes Bohrwerkzeug und ein Hammer erforderlich. Die maximale Einlegetiefe beeinflusst maßgeblich die Tragfähigkeit des Bolzenankers. |
| Einsatzbereiche & Zulassungen | Dieser Bolzenanker ist prädestiniert für die Befestigung von schweren Lasten in gerissenem und ungerissenem Beton (ETA-Zulassung). Er eignet sich hervorragend für die Montage von Stahlkonstruktionen, Fassaden, Maschinen, Treppen, Geländern, Rohrleitungen, Lüftungsanlagen und vielem mehr. Die große Scheibe ist hierbei ein besonderer Vorteil, wenn es um die Befestigung von weicheren oder großflächigeren Bauteilen geht, da sie die Druckbelastung auf das Material reduziert und eine stabilere Verbindung ermöglicht. |
| Tragfähigkeitswerte & Sicherheit | Die exakten Tragfähigkeitswerte sind abhängig von der Betongüte, der Bohrlochbeschaffenheit (Durchmesser, Tiefe) und den spezifischen Lasten (Abscheren, Auszug). Der FBN II 12/100 GS bietet jedoch generell sehr hohe Auszugs- und Scherlasten, was ihn zu einer sicheren Wahl für kritische Anwendungen macht. Die garantierte Einlegetiefe und die genaue Montage sind essenziell für die Erreichung der maximalen Tragfähigkeit. Die große Scheibe trägt zusätzlich zur Sicherheit bei, indem sie eine breitere Lastverteilung gewährleistet. |
Häufig gestellte Fragen zum Fischer Bolzenanker FBN II 12/100 GS (große Scheibe) (1 ST)
Was sind die Hauptanwendungsbereiche für den Fischer Bolzenanker FBN II 12/100 GS?
Der Fischer Bolzenanker FBN II 12/100 GS mit großer Scheibe ist besonders geeignet für die Befestigung von schweren Lasten in Beton. Dazu zählen unter anderem die Montage von Stahlkonstruktionen, Fassaden, Maschinen, Treppen, Geländern, Rohrleitungen, Lüftungsanlagen und vielen weiteren objekten, bei denen höchste Sicherheit und Tragfähigkeit gefordert sind. Die große Scheibe ist vorteilhaft bei der Befestigung von Bauteilen, die eine gleichmäßigere Lastverteilung erfordern.
Welchen Baustoffen ist der FBN II 12/100 GS geeignet?
Dieser Bolzenanker ist ideal für die Befestigung in gerissenem und ungerissenem Beton. Er besitzt eine entsprechende ETA-Zulassung für diese Anwendungsbereiche. Er kann ebenfalls in Vollbaustoffen wie Mauerwerk verwendet werden, wobei hier möglicherweise nicht die volle Tragfähigkeit wie in Beton erreicht wird und die Zulassung spezifisch geprüft werden muss.
Was bedeutet die Angabe „GS“ bei diesem Bolzenanker?
„GS“ steht für galvanisch verzinkt. Diese Oberflächenbehandlung schützt den Bolzenanker effektiv vor Korrosion und Rost, was ihn für den Einsatz in feuchten Umgebungen oder im Außenbereich prädestiniert und eine längere Lebensdauer garantiert.
Wie wird der Fischer Bolzenanker FBN II 12/100 GS montiert?
Die Montage erfolgt durch das Bohren eines Lochs mit dem erforderlichen Durchmesser (12 mm). Anschließend wird der Bolzenanker mit der großen Scheibe in das Bohrloch eingeführt. Durch das Einschlagen des integrierten Schlagbolzens wird der Anker im Bohrloch gespreizt. Zum Schluss wird die Mutter fest angezogen, um die endgültige Verankerung zu gewährleisten. Achten Sie auf die korrekte Einlegetiefe und das vorgegebene Anzugsdrehmoment für optimale Ergebnisse.
Welchen Vorteil bietet die „große Scheibe“ bei diesem Modell?
Die integrierte große Scheibe verteilt die auf das zu befestigende Bauteil wirkende Last auf eine größere Fläche. Dies ist besonders vorteilhaft, wenn Sie weichere Materialien befestigen, die empfindlicher auf Punktlasten reagieren, oder wenn Sie die Gesamtbelastung über eine größere Fläche verteilen möchten, um eine stabilere und sicherere Verbindung zu erreichen.
Ist der FBN II 12/100 GS für den Außenbereich geeignet?
Ja, aufgrund der galvanischen Verzinkung (GS) ist der Fischer Bolzenanker FBN II 12/100 GS hervorragend für den Einsatz im Außenbereich geeignet. Die Beschichtung bietet einen guten Schutz vor Korrosion und Witterungseinflüssen, sodass eine dauerhafte und sichere Befestigung auch unter wechselnden Umweltbedingungen gewährleistet ist.
Welche Lasten kann der Bolzenanker maximal tragen?
Die maximalen Tragfähigkeitswerte (Auszug- und Scherlasten) sind abhängig von verschiedenen Faktoren wie der Art und Güte des Betons, dem Bohrlochdurchmesser und der Einlegetiefe, sowie dem Abstand zu Kanten und zwischen den Ankern. Genaue Werte entnehmen Sie bitte der technischen Dokumentation von Fischer oder den Zulassungsunterlagen (ETA-Zulassung), um sicherzustellen, dass die gewählte Befestigung für Ihre spezifische Anwendung ausreichend dimensioniert ist.
