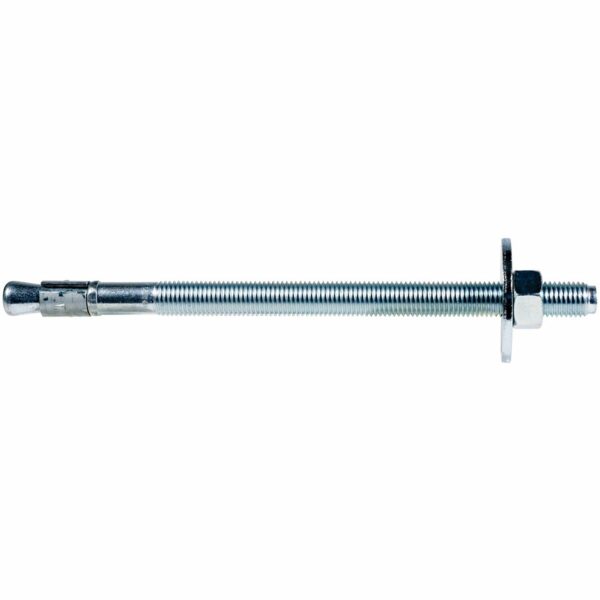

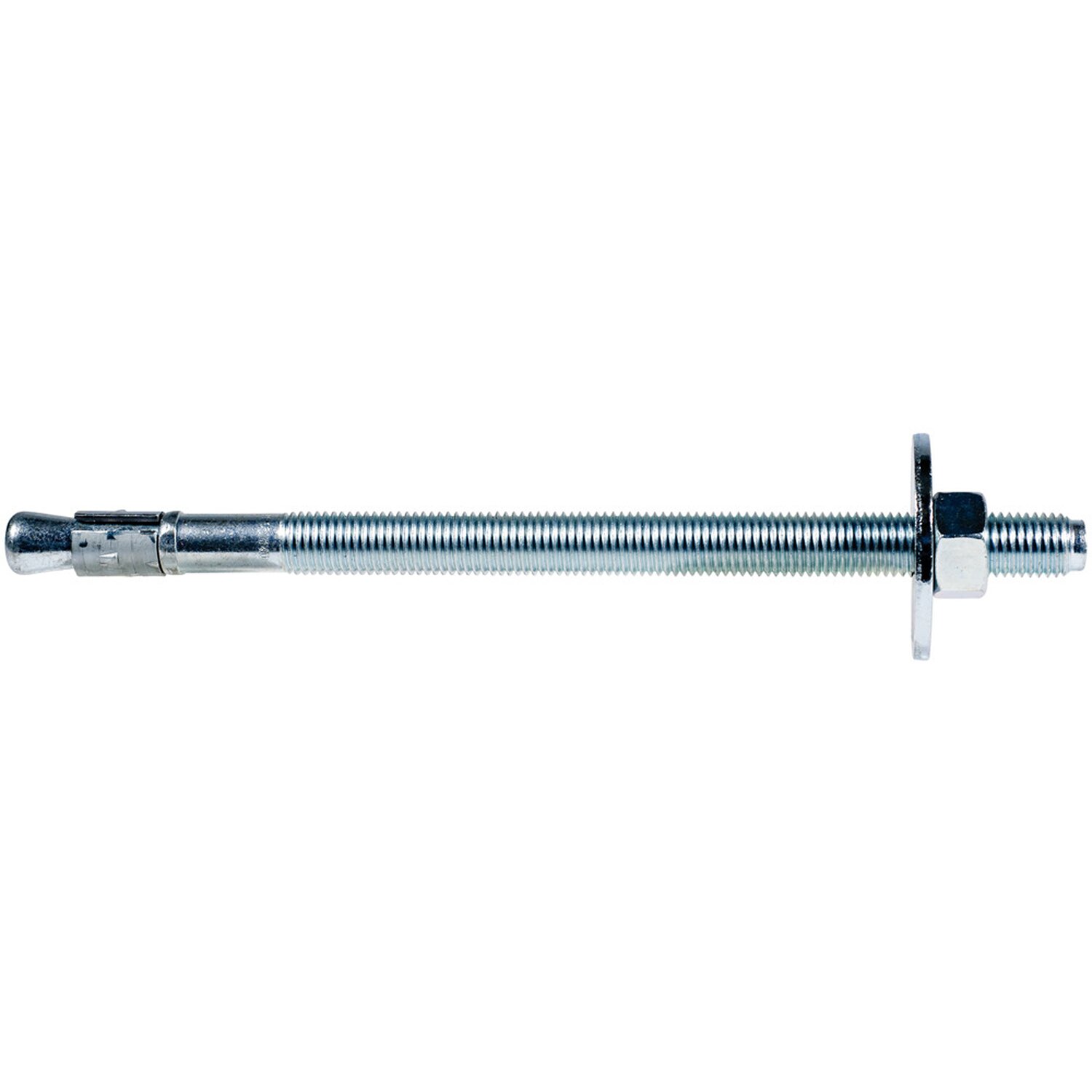

Fischer Bolzenanker FBN II 12/140 GS (große Scheibe) (1 ST) – Maximale Sicherheit für anspruchsvolle Befestigungen
Der Fischer Bolzenanker FBN II 12/140 GS mit großer Scheibe ist die ideale Lösung für professionelle Handwerker, die höchste Ansprüche an Sicherheit und Belastbarkeit stellen. Egal ob schwere Maschinen, Stahlkonstruktionen oder Fassaden – dieser Bolzenanker garantiert eine zuverlässige und dauerhafte Befestigung in Beton und anderen Vollbaustoffen.
Anwendungsbereiche und Vorteile des Fischer Bolzenankers FBN II 12/140 GS
Dieser hochwertige Bolzenanker von Fischer bewährt sich in einer Vielzahl von anspruchsvollen Einsatzgebieten, wo es auf höchste Tragfähigkeit und absolute Stabilität ankommt. Von der Montage von schwerem Maschinenpark in industriellen Umgebungen über die Sicherung von tragenden Stahlkonstruktionen bis hin zur Befestigung von Fassaden und Geländern – der FBN II 12/140 GS bietet Ihnen die nötige Sicherheit für Ihre Projekte.
- Maximale Tragfähigkeit: Entwickelt für höchste Lasten und kritische Anwendungen.
- Vielseitige Anwendung: Geeignet für Beton (gerissen und ungerissen), Naturstein mit dichtem Gefüge und Mauerwerk.
- Einfache Montage: Schnelles und sicheres Eindrehen ermöglicht eine effiziente Arbeitsweise.
- Große Scheibe: Die integrierte Scheibe sorgt für eine gleichmäßige Lastenverteilung und schützt die Oberfläche des Werkstücks.
- Korrosionsbeständigkeit: Die GS-Ausführung (galvanisch verzinkt) bietet hervorragenden Schutz gegen Rost und Witterungseinflüsse.
- Hohe Auszugswerte: Garantiert Zuverlässigkeit auch unter extremen Bedingungen.
- Ermöglicht Schwerlastbefestigungen: Perfekt für Maschinen, Anlagen, Brückenbauteile und mehr.
- Sicherheit und Langlebigkeit: Geben Sie sich und Ihren Kunden die Gewissheit einer sicheren und dauerhaften Montage.
- Zugelassen und geprüft: Entspricht höchsten europäischen Normen und Zulassungen für maximale Sicherheit.
Technische Spezifikationen und Materialgüte
Der Fischer Bolzenanker FBN II 12/140 GS zeichnet sich durch seine robuste Konstruktion und hochwertige Materialien aus, die eine außergewöhnliche Leistung und Langlebigkeit gewährleisten. Die präzise Fertigung garantiert eine einfache und sichere Montage, auch unter anspruchsvollen Bedingungen.
| Eigenschaft | Details |
|---|---|
| Produkttyp | Bolzenanker mit großer Scheibe |
| Modell | FBN II 12/140 GS |
| Hersteller | Fischer |
| Material Ankerhülse | Stahl, galvanisch verzinkt (GS) |
| Material Scheibe | Stahl, galvanisch verzinkt |
| Durchmesser Ankerhülse | 12 mm |
| Länge Ankerhülse | 140 mm |
| Einbautiefe (minimal) | 80 mm |
| Max. Ankerplattendicke | 60 mm |
| Gewinde | M12 |
| Geeignet für | Beton (gerissen und ungerissen), Naturstein mit dichtem Gefüge, Mauerwerk |
| Zulassungen | ETA-Option 1, Brandschutzklasse F120 |
| Korrosionsschutz | Hoher Schutz durch galvanische Verzinkung, geeignet für trockene Innenbereiche und bedingt für Außenanwendungen bei geeigneter Nachbehandlung. |
| Lastaufnahme | Hohe Auszugswerte und Scherlasten, präzise Angaben in den technischen Zulassungsdokumenten. |
| Montage | Einfaches Einschrauben mit Ratsche oder Schlagschrauber. Schlagaktivierung durch Hammer erforderlich. |
Die Vorteile der großen Scheibe – Mehr Sicherheit und Anwenderfreundlichkeit
Die integrierte, große Scheibe des Fischer Bolzenankers FBN II 12/140 GS ist ein entscheidendes Merkmal, das die Anwendungsfreundlichkeit und Sicherheit bei der Montage erheblich verbessert. Diese großflächige Scheibe verteilt die Anpresskraft des Bolzenankers gleichmäßig über eine größere Fläche des zu befestigenden Bauteils. Dies hat mehrere Vorteile:
- Schutz empfindlicher Oberflächen: Insbesondere bei Werkstücken mit geringer Materialstärke oder empfindlichen Oberflächen verhindert die große Scheibe das Einsinken oder Beschädigen des Materials.
- Optimale Lastverteilung: Eine breitere Auflagefläche sorgt für eine homogenere Verteilung der Zug- und Scherlasten. Dies reduziert lokale Spannungsspitzen im Befestigungsgrund und erhöht die Gesamtsicherheit der Verbindung.
- Verbesserte Montage: Die Scheibe fungiert als Anschlag und verhindert, dass der Bolzenanker zu tief in den Bohrlocheingang eingedrückt wird. Dies vereinfacht den Montageprozess und reduziert das Risiko von Fehlmontagen.
- Ästhetische Vorteile: Die gleichmäßige Druckverteilung kann auch zu einer schöneren und professionelleren Optik der Befestigung beitragen, da Kerben oder Verformungen am Werkstück vermieden werden.
- Einfachere Handhabung: Die große Scheibe bietet eine gute Auflagefläche für Werkzeuge bei der Endmontage und erleichtert das Anziehen.
Diese durchdachte Konstruktion macht den Fischer Bolzenanker FBN II 12/140 GS zu einer verlässlichen Wahl für Projekte, bei denen es auf Präzision, Sicherheit und ein professionelles Endergebnis ankommt.
Montage und Anwendungstipps für den Fischer Bolzenanker FBN II 12/140 GS
Die korrekte Montage ist entscheidend für die volle Leistungsfähigkeit und Sicherheit jedes Bolzenankers. Der Fischer Bolzenanker FBN II 12/140 GS ist für seine einfache und dennoch sichere Installation bekannt. Beachten Sie die folgenden Schritte und Tipps für eine optimale Anwendung:
- Vorbereitung des Bohrlochs: Bohren Sie das Loch mit dem empfohlenen Bohrdurchmesser (für 12 mm Bolzenanker ist dies in der Regel 14 mm) und der vorgeschriebenen Tiefe. Verwenden Sie hierfür einen Hammerbohrer und stellen Sie sicher, dass das Bohrloch frei von Staub und Bohrklein ist. Eine gründliche Reinigung ist essenziell für die volle Tragfähigkeit.
- Setzen des Bolzenankers: Führen Sie den Bolzenanker durch die Befestigungsöse des Werkstücks in das vorbereitete Bohrloch ein.
- Aktivierung des Spreizmechanismus: Schlagen Sie den Bolzenanker mit einem Hammer auf das Ende, bis die Schlagkappe bündig mit der Oberfläche des Werkstücks oder der Scheibe abschließt. Dies aktiviert den Spreizmechanismus im Bohrloch.
- Anziehen der Mutter: Drehen Sie die Mutter mit einem geeigneten Werkzeug (z.B. Ratsche mit passender Nuss) an. Achten Sie auf das angegebene Anzugsdrehmoment. Ein zu festes Anziehen kann das Material des Werkstücks beschädigen, ein zu lockeres Anziehen reduziert die Auszugskraft.
- Überprüfung: Stellen Sie sicher, dass der Bolzenanker fest sitzt und keine Bewegung aufweist.
Wichtiger Hinweis zur Umgebung: Die galvanisch verzinkte Ausführung (GS) ist primär für trockene Innenbereiche konzipiert. Bei Anwendung im Außenbereich oder in feuchten Umgebungen muss der Anker zusätzlich vor Korrosion geschützt werden, um eine dauerhafte Sicherheit zu gewährleisten. Konsultieren Sie hierzu ggf. die technischen Richtlinien oder Ihren Fachberater.
FAQ – Häufig gestellte Fragen zu Fischer Bolzenanker FBN II 12/140 GS (große Scheibe) (1 ST)
Für welche Materialien ist der Fischer Bolzenanker FBN II 12/140 GS geeignet?
Der Fischer Bolzenanker FBN II 12/140 GS ist für die Befestigung in Beton (gerissen und ungerissen), Naturstein mit dichtem Gefüge und Mauerwerk zugelassen. Seine hohe Tragfähigkeit macht ihn ideal für anspruchsvolle Anwendungen in diesen Baustoffen.
Was bedeutet die Kennzeichnung „GS“ bei diesem Bolzenanker?
„GS“ steht für galvanisch verzinkt. Diese Oberflächenbehandlung bietet einen guten Korrosionsschutz für den Bolzenanker und ist für den Einsatz in trockenen Innenbereichen ausgelegt. Für aggressive Umgebungen oder Außenanwendungen sind eventuell andere Oberflächen oder zusätzliche Schutzmaßnahmen erforderlich.
Welche Vorteile bietet die große Scheibe des FBN II 12/140 GS?
Die große Scheibe sorgt für eine breitere Lastverteilung auf dem zu befestigenden Bauteil, schützt empfindliche Oberflächen vor Beschädigung und erleichtert die Montage durch eine bessere Auflagefläche und einen Anschlagpunkt. Sie trägt maßgeblich zur Sicherheit und zur professionellen Optik der Befestigung bei.
Wie wird der Fischer Bolzenanker FBN II 12/140 GS korrekt montiert?
Die Montage erfolgt durch das Bohren eines exakten Bohrlochs, das anschließende Einschlagen des Bolzenankers in das Bohrloch, um den Spreizmechanismus zu aktivieren, und das Anziehen der Mutter bis zum vorgeschriebenen Drehmoment. Eine gründliche Bohrlochreinigung ist dabei unerlässlich.
Welches Anzugsdrehmoment muss beim Fischer Bolzenanker FBN II 12/140 GS beachtet werden?
Das genaue Anzugsdrehmoment ist in den technischen Zulassungsdokumenten und Montageanleitungen von Fischer detailliert aufgeführt. Es ist wichtig, dieses Drehmoment einzuhalten, um die optimale Spreizung und damit die volle Tragfähigkeit zu gewährleisten, ohne das Material zu überlasten.
Kann der Bolzenanker auch für Lasten im Außenbereich verwendet werden?
Die galvanisch verzinkte Ausführung (GS) ist primär für trockene Innenbereiche konzipiert. Für den Einsatz im Außenbereich oder in feuchten Umgebungen empfehlen wir Bolzenanker mit höherwertigem Korrosionsschutz (z.B. Edelstahl) oder den Einsatz zusätzlicher Schutzmaßnahmen, um eine langfristige Sicherheit zu gewährleisten.
Ist der Fischer Bolzenanker FBN II 12/140 GS für gerissenen Beton zugelassen?
Ja, der Fischer Bolzenanker FBN II 12/140 GS ist gemäß ETA-Option 1 für gerissenen Beton zugelassen. Dies unterstreicht seine Eignung für anspruchsvolle und sicherheitsrelevante Anwendungen, bei denen eine hohe und zuverlässige Lastaufnahme auch unter extremen Bedingungen gefordert ist.
