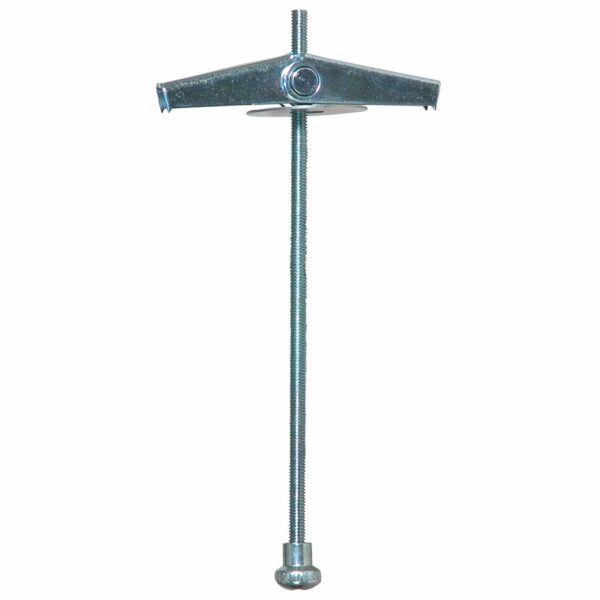

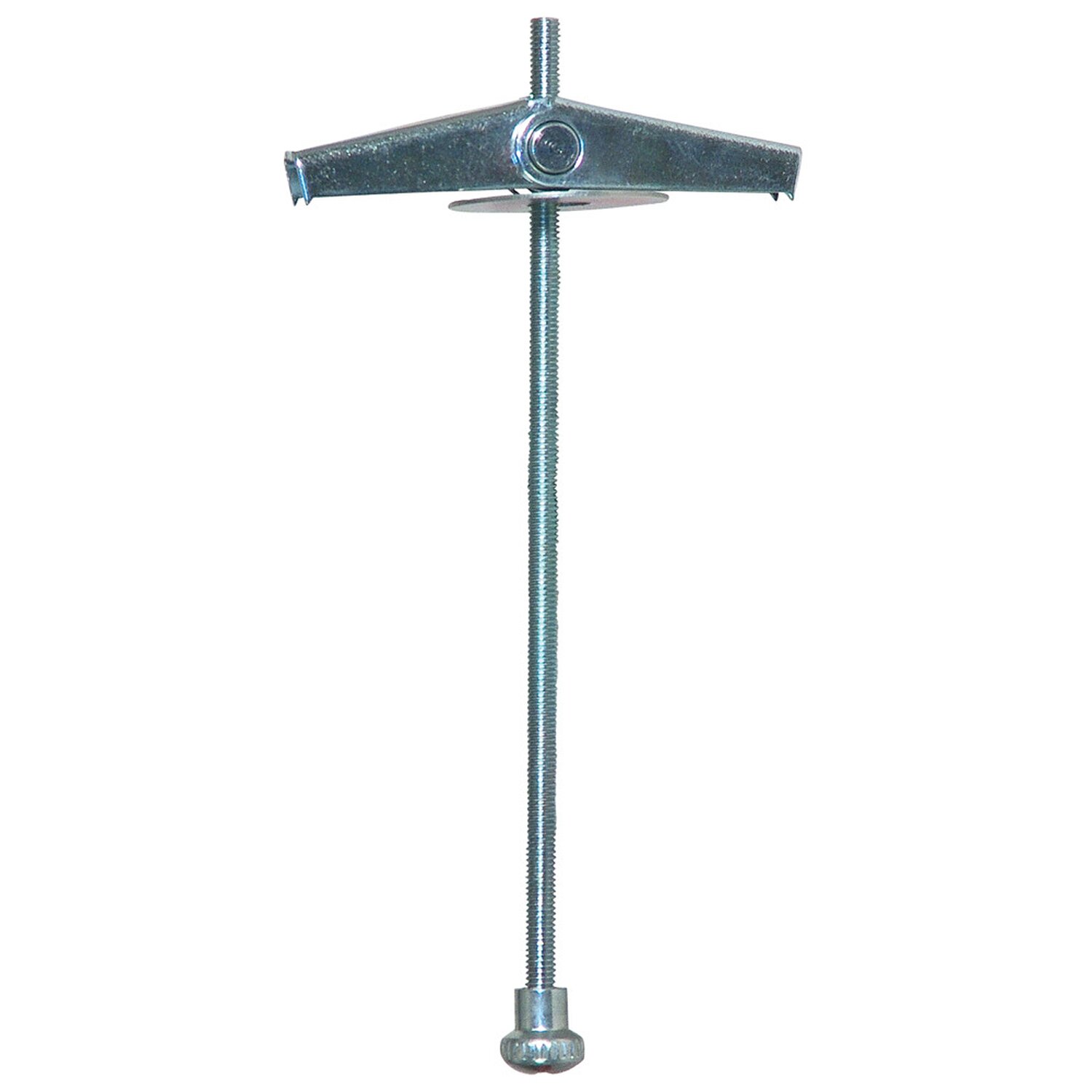

Fischer Kippdübel KD 4 K mit Gewindestange (2 ST): Sichere Befestigung für Hohlraumdecken und -wände
Sie suchen eine zuverlässige und unkomplizierte Lösung für die Befestigung von Objekten in Hohlraumdecken und -wänden? Dann ist der Fischer Kippdübel KD 4 K mit integrierter Gewindestange die ideale Wahl für Sie. Dieses praktische Set, bestehend aus zwei robusten Kippdübeln, bietet Ihnen die notwendige Stabilität und Sicherheit, um Ihre Lampen, Regale, Bilder oder leichte Trennwände fachgerecht anzubringen. Egal ob im Trockenbau, in abgehängten Decken oder hinter Gipskartonplatten – dieser Dübel ist Ihr verlässlicher Partner für anspruchsvolle Montagearbeiten.
Die Vorteile des Fischer Kippdübels KD 4 K mit Gewindestange auf einen Blick
Der Fischer Kippdübel KD 4 K zeichnet sich durch seine einfache Handhabung und seine hohe Tragfähigkeit aus. Durch die integrierte Gewindestange entfällt die Notwendigkeit einer separaten Schraube, was die Montagezeit erheblich verkürzt und den Prozess vereinfacht. Die spreizende Wirkung des Kippmechanismus sorgt für eine formschlüssige Verankerung im Hohlraum, selbst bei unterschiedlichen Plattendicken. Dies macht ihn zu einer vielseitigen und effizienten Befestigungslösung für eine breite Palette von Anwendungen im Innenausbau.
- Schnelle und einfache Montage: Durch die integrierte Gewindestange ist kein separates Werkzeug zum Eindrehen der Schraube notwendig. Sie stecken den Dübel und ziehen die Gewindestange an.
- Hohe Tragfähigkeit: Der Kippmechanismus sorgt für eine kraftschlüssige Verankerung im Hohlraum und ermöglicht hohe Auszugswerte.
- Vielseitig einsetzbar: Geeignet für Gipskartonplatten, Holzplatten, Spanplatten und Hohlraumdecken unterschiedlicher Stärken.
- Platzsparende Lösung: Der schlanke Kopf des Kippdübels nimmt wenig Raum hinter der Platte ein.
- Sichere Verankerung: Der spreizende Dorn des Kippdübels greift optimal im Hohlraum und verhindert ein Durchrutschen.
Technische Spezifikationen und Materialeigenschaften
Der Fischer Kippdübel KD 4 K ist ein Paradebeispiel für durchdachte Ingenieurskunst, die auf Langlebigkeit und Funktionalität ausgelegt ist. Gefertigt aus hochwertigem Stahl, gewährleistet er eine außergewöhnliche Robustheit und Korrosionsbeständigkeit, selbst unter anspruchsvollen Bedingungen. Die präzise gefertigte Gewindestange, ebenfalls aus Stahl, fügt sich nahtlos in die Konstruktion des Dübels ein und garantiert eine zuverlässige Verbindung. Das Design des Kippmechanismus ist auf maximale Effizienz und Sicherheit ausgelegt. Der Spreizarm, der sich im Hohlraum verhakt, verteilt die Last optimal und verhindert ein Ausreißen des Dübels aus dem Untergrund. Diese durchdachte Konstruktion ist das Ergebnis jahrelanger Erfahrung und Forschung von Fischer, um Ihnen stets erstklassige Befestigungslösungen anbieten zu können.
| Merkmal | Beschreibung |
|---|---|
| Material Dübelkörper | Hochwertiger Stahl, verzinkt für optimalen Korrosionsschutz und Langlebigkeit. Diese Materialwahl gewährleistet eine hohe mechanische Belastbarkeit und Widerstandsfähigkeit gegenüber Umwelteinflüssen. |
| Material Gewindestange | Ebenfalls aus robustem Stahl gefertigt, mit präzisem Gewinde für einfaches Eindrehen und sicheren Halt. Die Oberfläche ist auf die Anforderungen der Verbindung mit dem Dübelkörper abgestimmt. |
| Spreizmechanismus | Der charakteristische Kippmechanismus mit Spreizarm garantiert eine formschlüssige und sichere Verankerung im Hohlraum. Er öffnet sich hinter der Platte und sorgt so für eine stabile Fixierung. |
| Anwendungsbereich (Hohlraumtiefe) | Optimiert für den Einsatz in Hohlräumen ab einer Tiefe von 46 mm. Diese Angabe ist entscheidend für die korrekte Auswahl des Dübels und die Gewährleistung der maximalen Tragfähigkeit. |
| Bohrlochdurchmesser | Der empfohlene Bohrlochdurchmesser liegt zwischen 10 und 12 mm. Eine präzise Bohrung ist essenziell für die optimale Entfaltung des Kippmechanismus und die maximale Ausnutzung der Tragfähigkeit. |
| Maximale Plattendicke | Geeignet für Hohlraumplatten mit einer maximalen Dicke von 25 mm. Diese Flexibilität ermöglicht den Einsatz in einer Vielzahl von Baukonstruktionen. |
| Vormontage | Die integrierte Gewindestange ermöglicht eine einfache und schnelle Vormontage des Dübels am Werkstück oder der zu befestigenden Komponente. |
Anwendungsgebiete: Wo der Fischer Kippdübel KD 4 K glänzt
Die Einsatzmöglichkeiten des Fischer Kippdübels KD 4 K mit Gewindestange sind vielfältig und erstrecken sich über nahezu alle Bereiche des modernen Innenausbaus. Seine Stärke liegt in der Befestigung in nicht-tragenden Bauteilen, bei denen eine klassische Dübelmontage in massivem Mauerwerk nicht möglich oder sinnvoll ist. Insbesondere in Gipskarton-Systemen, die heutzutage in vielen Wohn- und Arbeitsbereichen zum Einsatz kommen, spielt dieser Dübel seine Vorteile voll aus.
Stellen Sie sich vor, Sie möchten eine neue Pendelleuchte über Ihrem Esstisch anbringen oder ein leichtes Wandregal mit Ihren Lieblingsbüchern bestücken. Hier ist der Fischer Kippdübel KD 4 K die perfekte Wahl. Er ermöglicht Ihnen, diese Objekte sicher und stabil zu befestigen, ohne die Integrität der Wand oder Decke zu gefährden. Auch für die Montage von leichten Trennwänden, Kabelkanälen, Leuchten oder Schaltern in abgehängten Decken ist dieser Dübel bestens geeignet. Die integrierte Gewindestange erleichtert die Montage von Leuchten und anderen elektrischen Installationen, da die Gewindestange direkt als Anschluss für die Montageplatte dient. Bei der Installation von leichten Schränken oder Hängemöbeln, die keine hohe Last tragen müssen, bietet der KD 4 K eine zuverlässige und zeitsparende Lösung. Er ist ideal für den Einsatz in Büros, Privathaushalten oder gewerblichen Räumlichkeiten, wo eine schnelle und unkomplizierte Montage gefragt ist.
Die präzise gefertigte Gewindestange ermöglicht eine einfache und sichere Fixierung. Sie schrauben den Dübel durch die vorgebohrte Öffnung in den Hohlraum, bis er mit dem Spreizflügel im Hohlraum greift. Anschließend ziehen Sie die Gewindestange fest, um den Dübel zu spannen und eine formschlüssige Verbindung herzustellen. Dieser Vorgang ist denkbar einfach und erfordert kein spezielles Werkzeug über einen handelsüblichen Schraubenschlüssel oder eine passende Nuss. Die Verzinkung des Dübels schützt ihn vor Korrosion und sorgt für eine lange Lebensdauer, auch in feuchteren Umgebungen wie beispielsweise Bädern oder Küchen.
Montageanleitung: Schritt für Schritt zur sicheren Befestigung
Die Montage des Fischer Kippdübels KD 4 K mit Gewindestange ist bewusst einfach gehalten, um Ihnen den Arbeitsalltag zu erleichtern. Mit wenigen Handgriffen erzielen Sie ein sicheres und belastbares Ergebnis.
- Bohrloch erstellen: Bohren Sie ein Loch mit dem empfohlenen Durchmesser von 10 bis 12 mm an der gewünschten Stelle in der Hohlraumwand oder -decke. Achten Sie darauf, die Bohrtiefe entsprechend der Hohlraumtiefe zu wählen, um eine optimale Verankerung zu gewährleisten.
- Dübel einführen: Führen Sie den Kippdübel KD 4 K mit der montierten Gewindestange durch das Bohrloch. Die Gewindestange zeigt dabei nach außen.
- Kippen und Spreizen: Sobald der Dübelkopf die Plattenoberfläche erreicht hat, kippen die Spreizarme des Dübels im Hohlraum. Ziehen Sie die Gewindestange leicht an, um die Spreizarme vollständig zu entfalten und den Dübel formschlüssig zu verankern. Sie spüren deutlich, wie der Dübel hinter der Platte greift.
- Festziehen: Ziehen Sie die Gewindestange nun weiter an, bis der Dübel fest und spannungsfrei in der Platte sitzt. Achten Sie darauf, die Gewindestange nicht zu überdrehen, um eine Beschädigung des Dübels oder des Untergrunds zu vermeiden.
- Befestigung anbringen: Nun können Sie das zu befestigende Objekt über die Gewindestange schieben und mit einer geeigneten Mutter oder einem Haken sicher befestigen.
Für eine sichere und dauerhafte Montage ist es wichtig, die spezifischen Tragfähigkeiten des Dübels in Abhängigkeit vom Material des Untergrunds und der Einbausituation zu beachten. Diese Informationen finden Sie üblicherweise in den technischen Datenblättern des Herstellers. Im Zweifelsfall oder bei sicherheitsrelevanten Anwendungen empfehlen wir die Rücksprache mit einem Fachmann.
FAQ – Häufig gestellte Fragen zu Fischer Kippdübel KD 4 K mit Gewindestange (2 ST)
Welche Materialien eignen sich für die Montage des Fischer Kippdübels KD 4 K?
Der Fischer Kippdübel KD 4 K ist speziell für den Einsatz in Hohlraumwänden und -decken konzipiert. Dazu zählen insbesondere Gipskartonplatten, Gipsfaserplatten, Spanplatten, Holzplatten und leichte Hohlraumdeckenkonstruktionen. Wichtig ist, dass ein ausreichender Hohlraum hinter der Platte vorhanden ist, damit der Kippmechanismus seine volle Wirkung entfalten kann.
Wie ermittle ich die benötigte Hohlraumtiefe für den KD 4 K?
Die Mindesthohlraumtiefe für den Fischer Kippdübel KD 4 K beträgt 46 mm. Sie sollten die tatsächliche Tiefe des Hohlraums in Ihrer Wand oder Decke prüfen, um sicherzustellen, dass diese ausreicht. Falls Sie unsicher sind, können Sie dies beispielsweise durch ein kleines Probebohrloch ermitteln.
Kann der Fischer Kippdübel KD 4 K auch für schwere Lasten verwendet werden?
Der Fischer Kippdübel KD 4 K ist für die Befestigung von mittelschweren Lasten ausgelegt. Für sehr schwere Objekte oder sicherheitsrelevante Anwendungen, wie beispielsweise die Befestigung von Heizkörpern oder schweren Schränken, sollten Sie auf speziell dafür entwickelte Schwerlastdübel zurückgreifen, die höhere Auszugswerte bieten.
Ist der Fischer Kippdübel KD 4 K rostfrei?
Der Dübelkörper und die Gewindestange des Fischer Kippdübels KD 4 K sind aus verzinktem Stahl gefertigt. Diese Verzinkung bietet einen guten Korrosionsschutz für den Einsatz im Innenbereich. Für dauerhafte Anwendungen in Feuchträumen oder im Außenbereich sollten jedoch spezielle Edelstahl-Dübel in Betracht gezogen werden.
Welchen Durchmesser muss das Bohrloch für den Fischer Kippdübel KD 4 K haben?
Der empfohlene Bohrlochdurchmesser für den Fischer Kippdübel KD 4 K liegt zwischen 10 mm und 12 mm. Eine präzise Bohrung ist entscheidend für die korrekte Funktion des Kippmechanismus und die Gewährleistung der maximalen Tragfähigkeit.
Kann ich die Gewindestange später wieder lösen oder muss sie fest montiert bleiben?
Die Gewindestange ist integraler Bestandteil des Befestigungssystems. Sie dient dazu, den Dübel im Hohlraum zu spreizen und zu fixieren. Nach der Montage und dem Anziehen der Mutter ist die Gewindestange fest mit dem Dübel verbunden. Ein späteres Lösen des Dübels erfordert in der Regel das Herausbrechen oder Herausbohren des gesamten Dübels.
Was ist der Unterschied zwischen einem Kippdübel und einem Spreizdübel?
Ein Kippdübel wie der KD 4 K funktioniert durch einen Kippmechanismus, bei dem ein Hebel hinter der Hohlraumplatte greift und so eine formschlüssige Verankerung erzeugt. Ein Spreizdübel hingegen spreizt sich meist durch das Eindrehen einer Schraube oder eines Bolzens radial gegen die Hohlraumwand und erzeugt so eine kraftschlüssige Verbindung. Kippdübel sind oft besser geeignet für dünne Hohlraumplatten, da sie die Last auf eine größere Fläche verteilen.
