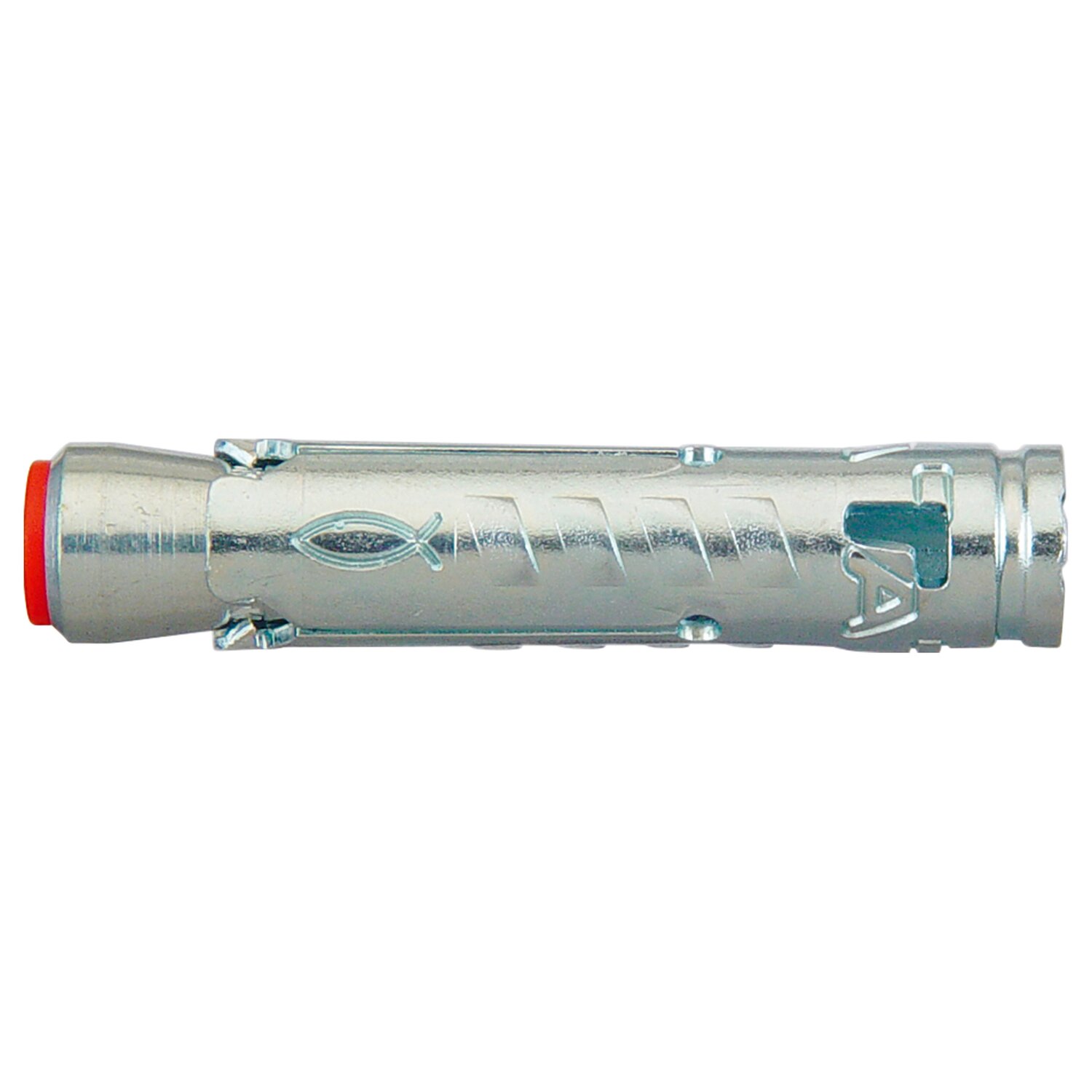

Fischer Schwerlastanker TA M10 (1 ST): Maximale Tragkraft für Ihre anspruchsvollen Projekte
Sie suchen nach einer zuverlässigen Lösung für höchste Beanspruchungen im Bauwesen oder bei anspruchsvollen Montagearbeiten? Der Fischer Schwerlastanker TA M10 ist Ihr idealer Partner, wenn es um sichere und dauerhafte Befestigungen in Beton geht. Ob für Maschinenfundamente, schwere Anlagentechnik oder tragende Konstruktionen – dieser Anker garantiert höchste Sicherheit und Langlebigkeit, auf die Sie sich verlassen können.
Präzision und Sicherheit für höchste Ansprüche
Der Fischer Schwerlastanker TA M10 steht für Ingenieurskunst auf höchstem Niveau. Entwickelt für den professionellen Einsatz, ermöglicht er die Montage von höchsten Lasten mit minimalem Aufwand und maximaler Sicherheit. Seine innovative Konstruktion sorgt für eine optimale Lastenverteilung im Untergrund und minimiert Spannungsspitzen, was ihn zur ersten Wahl für kritische Anwendungen macht.
Die Vorteile des Fischer Schwerlastankers TA M10 im Überblick
- Höchste Tragfähigkeiten: Ermöglicht die Befestigung von extrem schweren Lasten in Beton, dank seiner robusten Ausführung und des durchdachten Designs.
- Vielseitigkeit: Geeignet für eine breite Palette von Anwendungen, von industriellen Anlagen bis hin zu Bauvorhaben, bei denen es auf maximale Stabilität ankommt.
- Einfache Montage: Die durchdachte Konstruktion erlaubt eine schnelle und präzise Installation, selbst unter schwierigen Bedingungen.
- Langlebigkeit und Korrosionsbeständigkeit: Gefertigt aus hochwertigen Materialien, widersteht der Anker Umwelteinflüssen und gewährleistet eine dauerhafte Funktion über viele Jahre hinweg.
- Hohe Auszugswerte: Bietet exzellente Widerstandskraft gegen Auszugskräfte, was für die Sicherheit Ihrer Konstruktionen unerlässlich ist.
- Sicherheit durch Qualität: Fischer steht für geprüfte Qualität und Zuverlässigkeit. Verlassen Sie sich auf einen Anker, der den höchsten Industriestandards entspricht.
Technische Spezifikationen und Merkmale
Um Ihnen einen detaillierten Einblick in die Leistungsfähigkeit des Fischer Schwerlastankers TA M10 zu geben, finden Sie hier eine Aufschlüsselung der wichtigsten technischen Merkmale:
| Merkmal | Beschreibung / Wert |
|---|---|
| Produkttyp | Schwerlast-Betonanker mit Gewindestange (TA M) |
| Gewinde-Nennmaß | M10 |
| Material des Ankers | Hochfester Stahl, verzinkt für optimalen Korrosionsschutz |
| Einsatzbereich | Vollbeton (mind. C20/25), gerissener und ungerissener Beton |
| Montagetyp | Durchsteckmontage, Vorsteckmontage |
| Zulassungen | ETA-Zulassung (Europäische Technische Bewertung) für erhöhte Sicherheit und Planbarkeit |
| Befestigungselemente | Inklusive passender Sechskantmutter und Unterlegscheibe |
| Tragfähigkeit | Hohe Auszug- und Scherlastwerte, je nach Betonqualität und Einbindetiefe (siehe Zulassungsdokumente) |
| Korrosionsbeständigkeit | Hohe Beständigkeit durch galvanische Verzinkung, geeignet für anspruchsvolle Umgebungsbedingungen |
| Anwendungsbeispiele | Maschinenbefestigungen, Stahlkonstruktionen, Geländer, Fassaden, schwere Rohrleitungen, Anlagenbau |
Tiefergehende Einblicke in Material und Technologie
Der Fischer Schwerlastanker TA M10 ist nicht nur ein einfacher Bolzen, sondern ein hochentwickeltes Befestigungselement, das auf jahrzehntelanger Erfahrung und innovativer Forschung basiert. Das verwendete Material ist ein hochfester Stahl, der sorgfältig ausgewählt wurde, um den extremen Belastungen standzuhalten, denen Schwerlastanker ausgesetzt sind. Die galvanische Verzinkung bietet einen robusten und langlebigen Schutz gegen Korrosion. Dies ist besonders wichtig in Umgebungen, die Feuchtigkeit oder aggressiven Substanzen ausgesetzt sind, wie beispielsweise in Industrieanlagen oder im Außenbereich. Die Oberfläche des Ankers ist präzise gefertigt, um eine optimale Verzahnung mit dem Beton zu gewährleisten. Der kegelförmige Spreizkörper, der sich beim Anziehen der Mutter in den Ankerkörper hineinbewegt, sorgt für eine formschlüssige und kraftschlüssige Verbindung. Diese Kombination aus form- und kraftschlüssiger Verankerung garantiert die außergewöhnlich hohen Tragfähigkeiten, die für den Einsatz mit dem TA M10 Anker charakteristisch sind. Die Gewindegröße M10 ist ein Standardmaß, das eine breite Kompatibilität mit verschiedensten Anbauteilen und Werkzeugen gewährleistet.
Anwendungsbereiche: Wo der Fischer Schwerlastanker TA M10 glänzt
Die Einsatzmöglichkeiten des Fischer Schwerlastankers TA M10 sind nahezu unbegrenzt, wenn es um schwere und sicherheitsrelevante Befestigungen geht. Im Industrie- und Anlagenbau ist er unverzichtbar für die Verankerung von schweren Maschinen, Produktionsanlagen und Fördertechnik. Ob es sich um große Werkzeugmaschinen, Prüfstände oder komplexe Fertigungsstraßen handelt – der TA M10 sorgt für einen sicheren Stand und schützt vor ungewollten Verschiebungen. Auch im Maschinenbau spielt er eine entscheidende Rolle, wenn es darum geht, schwere Aggregate, Motoren oder Getriebe sicher auf Fundamenten zu befestigen. Die hohe Auszugskraft ist hier essenziell, um Vibrationen und dynamische Lasten aufzufangen. Im Bauwesen kommt der Anker bei der Montage von Stahlkonstruktionen wie Trägern, Stützen und Brückenteilen zum Einsatz. Seine Fähigkeit, hohe Scher- und Auszugskräfte aufzunehmen, macht ihn zur idealen Wahl für tragende Bauteile. Ebenso bewährt er sich bei der Befestigung von schweren Geländern, Absturzsicherungen und Fassadenelementen, wo Sicherheit oberste Priorität hat. Selbst bei der Installation von schweren Rohrleitungen, Lüftungssystemen oder Kabeltrassen in anspruchsvollen Umgebungen bietet der Fischer Schwerlastanker TA M10 eine zuverlässige und langlebige Lösung.
Die Bedeutung von Zulassungen und Normen
Für sicherheitsrelevante Befestigungen ist die Einhaltung von Normen und die Verfügbarkeit von Zulassungen von entscheidender Bedeutung. Der Fischer Schwerlastanker TA M10 verfügt über eine ETA-Zulassung (Europäische Technische Bewertung). Diese Zulassung ist ein strenger Nachweis der Leistungsfähigkeit und Sicherheit des Produkts für den Einsatz in gerissenem und ungerissenem Beton. Sie beinhaltet umfassende Prüfungen zur Tragfähigkeit unter verschiedenen Lastfällen und Umgebungsbedingungen. Mit dieser Zulassung können Sie sicher sein, dass der Anker die geforderten Standards erfüllt und für die geplante Anwendung geeignet ist. Dies erleichtert Ihnen die Planung und reduziert das Risiko von Haftungsproblemen. Die Dokumentation der Zulassung ist für Ingenieure und Planer ein unverzichtbares Werkzeug zur Nachweisführung.
Montage: So gelingt die fachgerechte Anbringung
Die fachgerechte Montage des Fischer Schwerlastankers TA M10 ist entscheidend für seine volle Leistungsfähigkeit. Die durchdachte Konstruktion ermöglicht sowohl die Durchsteckmontage als auch die Vorsteckmontage. Bei der Durchsteckmontage wird der Anker durch das anzubringende Bauteil gesteckt und anschließend im Bohrloch versenkt. Dies ist oft die bevorzugte Methode, da sie eine exakte Positionierung des Bauteils ermöglicht. Bei der Vorsteckmontage wird der Anker zuerst im Bohrloch befestigt und anschließend das Bauteil darauf montiert. Der Bohrdurchmesser und die Bohrtiefe sind genau in den Zulassungsdokumenten festgelegt und müssen unbedingt eingehalten werden, um die volle Tragfähigkeit zu gewährleisten. Das Setzen des Ankers erfolgt einfach durch das Eindrehen der Sechskantmutter, wodurch sich der Spreizkörper im Bohrloch verkantet und den Anker sicher verankert. Ein Drehmomentschlüssel kann zur präzisen Einhaltung des empfohlenen Anzugsdrehmoments verwendet werden, um eine optimale Verankerung zu erzielen, ohne das Material zu überlasten.
FAQ – Häufig gestellte Fragen zu Fischer Schwerlastanker TA M10 (1 ST)
Für welche Betonarten ist der Fischer Schwerlastanker TA M10 geeignet?
Der Fischer Schwerlastanker TA M10 ist für den Einsatz in Vollbeton mit einer Mindestdruckfestigkeit von C20/25 zugelassen. Dies schließt sowohl gerissenen als auch ungerissenen Beton ein, was seine Vielseitigkeit unterstreicht.
Welche Lasten kann der Fischer Schwerlastanker TA M10 tragen?
Die genauen Tragfähigkeiten (Auszug- und Scherlasten) des Fischer Schwerlastankers TA M10 hängen von der Betonqualität, der Einbindetiefe und dem spezifischen Anwendungsfall ab. Detaillierte Angaben hierzu finden Sie in den Zulassungsdokumenten und technischen Merkblättern von Fischer.
Ist der Fischer Schwerlastanker TA M10 für den Außeneinsatz geeignet?
Ja, dank seiner galvanischen Verzinkung bietet der Fischer Schwerlastanker TA M10 eine hohe Korrosionsbeständigkeit und ist somit gut für den Außeneinsatz geeignet, sofern keine extrem aggressiven Umgebungsbedingungen vorliegen.
Welches Werkzeug benötige ich für die Montage des Ankers?
Für die Montage benötigen Sie in der Regel einen Hammerbohrer für das Bohrloch, einen Hammer zum Entfernen von Bohrstaub, einen passenden Schraubenschlüssel oder Steckschlüssel für die Sechskantmutter und gegebenenfalls einen Drehmomentschlüssel zur Kontrolle des Anzugsdrehmoments. Ein Bohrer mit dem korrekten Durchmesser für das Bohrloch ist ebenfalls erforderlich.
Wie stelle ich sicher, dass der Anker sicher sitzt?
Die Sicherheit des Ankers wird durch die Einhaltung der vorgegebenen Bohrdurchmesser und Bohrtiefen, die korrekte Montage der Mutter und Unterlegscheibe sowie das Erreichen des empfohlenen Anzugsdrehmoments gewährleistet. Die ETA-Zulassung gibt hierfür klare Richtlinien vor.
Was bedeutet die ETA-Zulassung für den Anwender?
Die ETA-Zulassung (Europäische Technische Bewertung) ist ein Nachweis für die geprüfte Leistungsfähigkeit und Sicherheit des Fischer Schwerlastankers TA M10. Sie gibt Ihnen die Gewissheit, dass das Produkt den europäischen Normen entspricht und für den vorgesehenen Einsatzbereich geeignet ist.
Ist der Anker wiederverwendbar nach der Demontage?
Schwerlastanker wie der Fischer TA M10 sind in der Regel für eine einmalige, dauerhafte Verankerung konzipiert. Eine Demontage und Wiederverwendung kann die Integrität des Ankers beeinträchtigen und wird daher nicht empfohlen.
