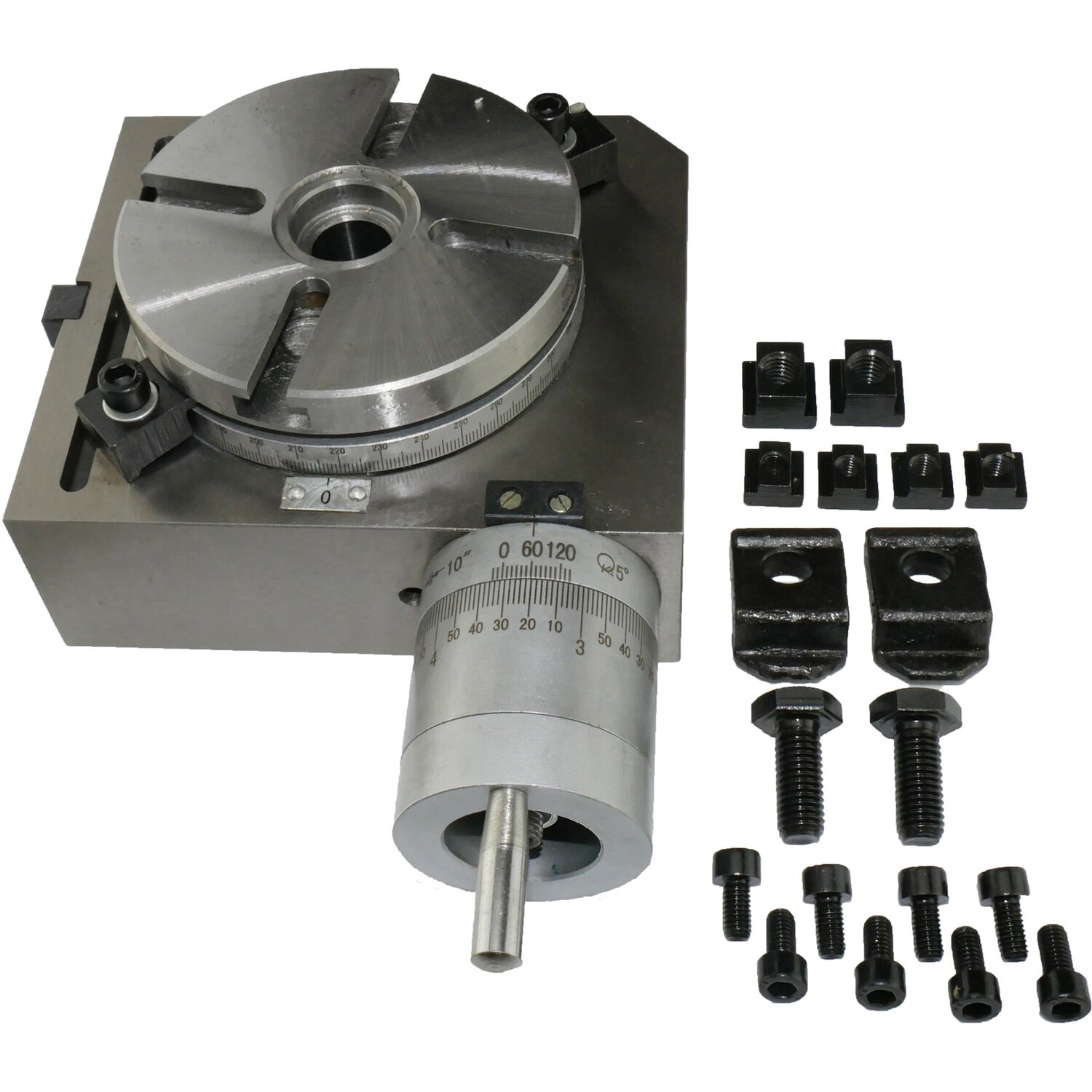

Rotwerk Teilapparat T 100 für Rundtisch

Der Rotwerk Teilapparat T 100 wird eingesetzt, wenn am Werkstück verteilte An- oder Ausfräsungen angebracht werden müssen wie z.B. Fräsen von Kreisen, Kreisnuten, Zahnrädern, Keilwellen Wendelnuten etc. Mit Hilfe des Lochscheibensatzes kann der Teilapparat auch zum indirekten Teilen eingesetzt werden. Ein 8 cm Backenfutter kann mittels eines Adapterflansches auf den Rundtisch aufgespannt werden. Er ist für die Rotwerk Fräsmaschine EFM 200 DS/BL, andere Maschinen ab einem Maschinentisch von 10 cm Breite und zur vertikalen und horizontalen Montage geeignet. Technische Daten: Durchmesser: 10 cm Übersetzungsverhältnis: 1:72 Modul des Schneckentriebes: 1 mit Direktteilung 360° 1° Teilung: 2 je Teilstrich Teilung mit Nonius: 10 Zentrische Mittenbohrung mit MK2 (zur Aufnahme von Kegeldorn oder Spitze) Spitzenhöhe: 68 mm (Zentrum bei vertikaler Montage) Höhe bei horizontaler Montage: 73 mm Rundtisch Ø 10 cm mit 8 mm T-Nuten Nutensteine für vertikale Montage: 12 mm x 10 mm
