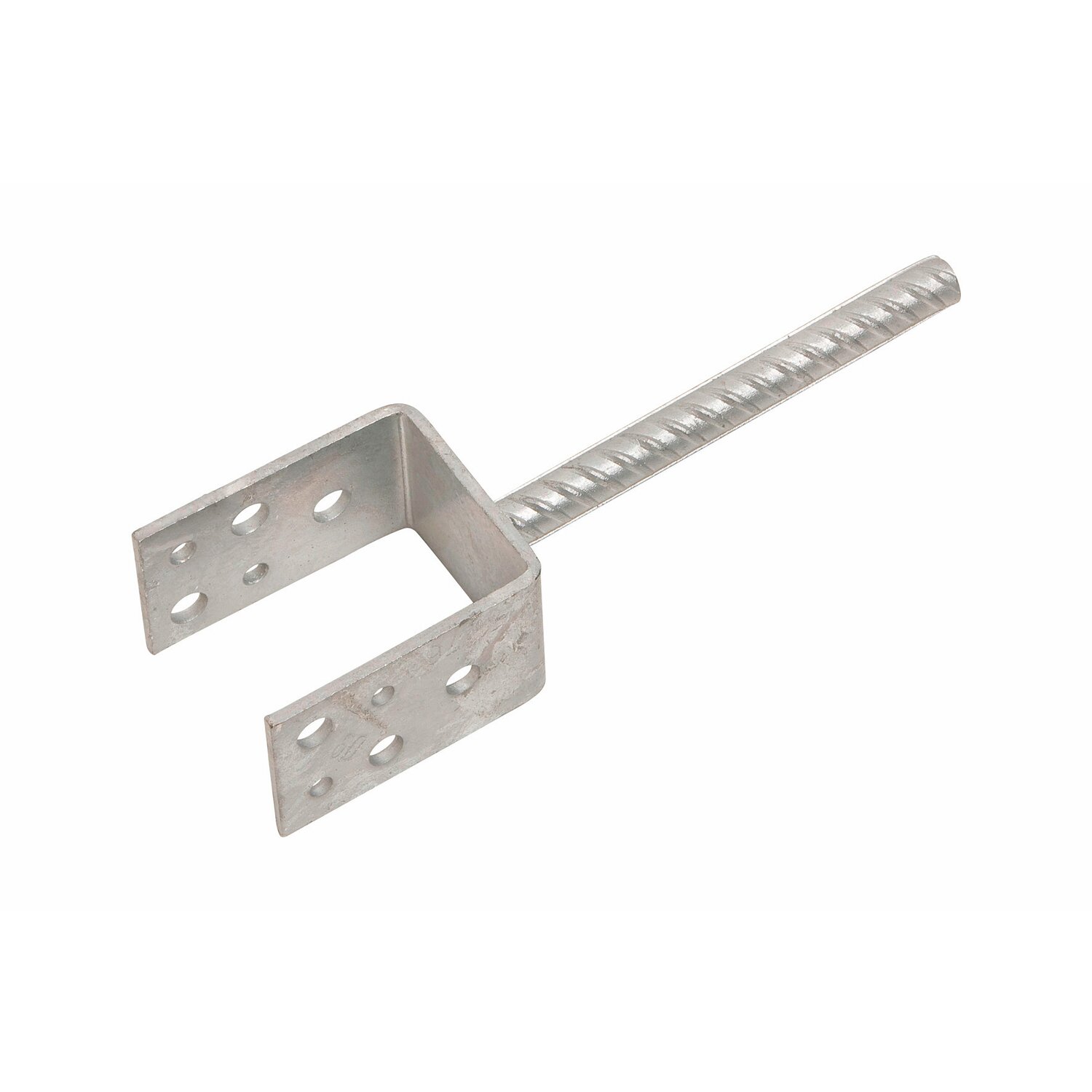

Sicherer Halt für tragende Holzbalken: Ihr Stützenschuh U-Form zum Einbetonieren
Sie suchen nach einer äußerst stabilen und langlebigen Lösung, um Holzbalken sicher und zuverlässig in Betonfundamenten zu verankern? Unser Stützenschuh U-Form zum Einbetonieren mit einer Breite von 61 mm und integrierter Riffeldolle ist die ideale Wahl für professionelle Bauvorhaben, bei denen höchste Anforderungen an Stabilität und Sicherheit gestellt werden. Egal ob im privaten Hausbau, bei gewerblichen Projekten oder im anspruchsvollen Ingenieurbau – dieser Pfostenträger bietet Ihnen die Gewissheit, dass Ihre tragenden Holzkonstruktionen fest und sicher stehen.
Konstruktionssicherheit und Langlebigkeit für Ihre Projekte
Ein tragender Balken muss nicht nur perfekt ausgerichtet, sondern auch gegen Abrutschen und Verrottung geschützt sein. Unser Stützenschuh U-Form wurde speziell dafür entwickelt, Holzbalken präzise aufzunehmen und sicher in Beton zu integrieren. Die U-Form sorgt für einen umfassenden Halt des Balkens, während die Riffeldolle eine zusätzliche mechanische Verbindung im Beton schafft. Dies verhindert nicht nur unerwünschte Bewegungen, sondern schützt auch den Holzfuß vor direkter Feuchtigkeitseinwirkung aus dem Erdreich, was die Lebensdauer Ihrer Holzkonstruktion signifikant verlängert.
Vorteile, die überzeugen
- Maximale Stabilität: Die U-Formige Aufnahme des Holzbalkens bietet einen sicheren und festen Halt, der Wind- und Lastschwankungen effektiv widersteht.
- Optimale Verankerung: Die integrierte Riffeldolle sorgt für eine exzellente Verzahnung mit dem Beton, was ein Ausreißen oder Verschieben des Stützenschuhs unter Last verhindert.
- Verbesserte Langlebigkeit des Holzes: Durch die Anhebung des Holzbalkens vom Boden wird Staunässe vermieden und die Gefahr von Fäulnis und Insektenbefall reduziert.
- Einfache und präzise Montage: Der Stützenschuh lässt sich unkompliziert positionieren und fixieren, bevor der Beton vergossen wird.
- Korrosionsbeständigkeit: Hochwertige Materialien gewährleisten eine lange Lebensdauer des Stützenschuhs, auch unter widrigen Umgebungsbedingungen.
- Vielseitige Anwendung: Geeignet für Carports, Terrassenüberdachungen, Pergolen, Gartenschuppen und jegliche tragenden Holzkonstruktionen im Außen- und Innenbereich.
Produktdetails im Überblick
Die präzise Fertigung und die durchdachte Konstruktion unseres Stützenschuhs U-Form garantieren Ihnen eine zuverlässige und sichere Verbindung für Ihre Holzkonstruktionen. Die Wahl des richtigen Pfostenträgers ist entscheidend für die Stabilität und Sicherheit Ihres gesamten Bauwerks. Mit diesem Modell investieren Sie in eine Lösung, die auf Langlebigkeit und Funktionalität ausgelegt ist.
| Merkmal | Beschreibung |
|---|---|
| Typ | Stützenschuh zum Einbetonieren |
| Form | U-Form |
| Aufnahmebreite für Holzbalken | 61 mm |
| Verankerung im Beton | Integrierte Riffeldolle |
| Material | Hochwertiger Stahl, verzinkt für optimalen Korrosionsschutz |
| Oberflächenbehandlung | Galvanische Verzinkung nach relevanten Normen |
| Einsatzbereich | Tragende Holzkonstruktionen im Außen- und Innenbereich, Fundamente, Gründung |
| Montage | Vor dem Betonieren im Fundament positionieren und ausrichten |
| Tragfähigkeit | Konzipiert für die Aufnahme von üblichen Lasten tragender Holzbalken im Wohnungs- und Gewerbebau (statische Nachweise je nach Anwendung erforderlich) |
Die technische Raffinesse für Ihre Stabilität
Der Stützenschuh U-Form zum Einbetonieren zeichnet sich durch seine sorgfältige Konstruktion aus, die auf maximale Funktionalität und Sicherheit ausgelegt ist. Die Hauptkomponente, die U-förmige Aufnahme, ist präzise gefertigt, um Holzbalken mit einer Breite von 61 mm sicher und ohne Verrutschen aufzunehmen. Diese Form bietet nicht nur eine optimale Auflagefläche, sondern schützt auch die Kanten des Holzes. Die Innenmaße der U-Form sind so gewählt, dass ein gängiger Holzbalkenquerschnitt ohne übermäßiges Spiel passt, was eine wackelfreie Montage ermöglicht. Die Stärke des Materials und die exakte Winkligkeit der U-Schenkel sind entscheidend für die Lastverteilung und die Vermeidung von Verformungen unter Belastung.
Ein zentrales Element für die Verankerung ist die Riffeldolle. Diese ist fest mit dem Bodenblech des Stützenschuhs verbunden und ragt senkrecht nach unten in das Betonfundament hinein. Die Rippen auf der Oberfläche der Riffeldolle sind entscheidend für die Kraftübertragung. Sie erzeugen eine starke mechanische Verbindung mit dem Beton, ähnlich einer Rippenstahlbewehrung. Wenn der Beton aushärtet, umschließt er die Riffeldolle fest und bildet eine untrennbare Einheit. Dies verhindert, dass Zug- oder Scherkräfte den Stützenschuh aus dem Beton herausziehen oder verschieben können. Die Riffeldolle ist so dimensioniert, dass sie eine ausreichende Haftung und Schubfestigkeit im Beton gewährleistet und somit die Gesamttragfähigkeit der Verbindung maßgeblich erhöht. Die Länge der Riffeldolle ist auf eine ausreichende Einbindetiefe in das Fundament ausgelegt, um eine zuverlässige Verankerung zu garantieren.
Das Material des Stützenschuhs ist entscheidend für seine Langlebigkeit, insbesondere im Außenbereich. Wir verwenden hierfür hochwertigen Stahl, der durch eine galvanische Verzinkung geschützt wird. Diese Zinkschicht bildet eine Barriere zwischen dem Stahl und der Umgebung und schützt ihn effektiv vor Korrosion, Rost und Witterungseinflüssen. Die Verzinkung ist eine bewährte Methode, um die Lebensdauer von Metallteilen im Bauwesen zu maximieren und sicherzustellen, dass der Stützenschuh auch nach Jahren der Nutzung seine volle Funktion erfüllt. Die Oberfläche ist so behandelt, dass sie eine gute Haftung für eventuelle weitere Beschichtungen bietet, obwohl die Verzinkung in den meisten Fällen ausreichend Schutz bietet. Die Nahtstellen und Schweißpunkte sind sorgfältig ausgeführt und ebenfalls verzinkt, um Schwachstellen zu vermeiden.
Die Montage ist bewusst einfach gehalten. Vor dem Gießen des Betonfundaments wird der Stützenschuh an der gewünschten Position platziert. Durch seine stabile Bodenplatte und die Riffeldolle kann er leicht justiert und ausgerichtet werden. Oftmals wird er während des Betonierens mit Abstandshaltern fixiert, um seine Lage exakt beizubehalten. Nach dem Aushärten des Betons kann der Holzbalken einfach in die U-Form eingelegt und dort mit geeigneten Schrauben oder Nägeln befestigt werden. Die präzise Passform und die Stabilität des Stützenschuhs gewährleisten, dass der Balken korrekt und sicher in seiner Position gehalten wird. Diese einfache, aber effektive Montage spart Zeit und reduziert Fehlerquellen auf der Baustelle.
Einsatzmöglichkeiten, die beeindrucken
Die Einsatzmöglichkeiten dieses Stützenschuhs sind vielfältig und erstrecken sich über zahlreiche Bauprojekte. Im Hausbau wird er häufig zur Fundamentierung von tragenden Balken für Terrassen, Balkone, Vordächer oder Dachterrassen eingesetzt. Er sorgt dafür, dass die Holzkonstruktion sicher über dem Boden steht und vor Feuchtigkeit geschützt ist. Auch bei der Errichtung von Gartenhäusern und Schuppen spielt er eine wichtige Rolle, um die Bodenbalken sicher auf dem Fundament zu verankern und so die Stabilität des gesamten Gebäudes zu gewährleisten.
Für den Bau von Carports bietet der Stützenschuh eine ideale Lösung, um die Pfosten sicher im Beton zu fixieren und die Überdachungskonstruktion stabil und langlebig zu gestalten. Ingenieurtechnische Anwendungen, wie z.B. der Bau von Brückenbelägen, Stegen oder Aussichtsplattformen, profitieren ebenfalls von der hohen Stabilität und Verankerungssicherheit, die unser Stützenschuh bietet. Selbst bei anspruchsvollen Landschaftsbauprojekten, wo Holzkonstruktionen Wind und Wetter ausgesetzt sind, leistet dieser Stützenschuh wertvolle Dienste.
Die Breite von 61 mm ist auf eine Vielzahl gängiger Holzbalkenquerschnitte abgestimmt, was ihn zu einem universellen Helfer für viele Bauvorhaben macht. Wenn Sie Wert auf eine langfristige, stabile und sichere Holzkonstruktion legen, ist dieser Stützenschuh die richtige Wahl.
FAQ – Häufig gestellte Fragen zu Stützenschuh U-Form zum Einbetonieren 61 mm Breite mit Riffeldolle
Was ist die Hauptfunktion eines Stützenschuhs zum Einbetonieren?
Die Hauptfunktion eines Stützenschuhs zum Einbetonieren ist die sichere und stabile Verankerung von Holzbalken in einem Betonfundament. Er hebt den Holzbalken vom Erdreich ab, schützt ihn vor Feuchtigkeit und Fäulnis und sorgt für eine feste Verbindung, die Lasten zuverlässig aufnimmt.
Ist der Stützenschuh für den Außenbereich geeignet?
Ja, unser Stützenschuh U-Form ist speziell für den Einsatz im Außenbereich konzipiert. Er ist aus hochwertigem Stahl gefertigt und galvanisch verzinkt, was ihn beständig gegen Korrosion und Witterungseinflüsse macht.
Welche Holzbalkenbreite passt in diesen Stützenschuh?
Dieser Stützenschuh ist für Holzbalken mit einer Breite von 61 mm ausgelegt. Es ist wichtig, dass der Querschnitt des Holzbalkens zu den Innenmaßen des Stützenschuhs passt, um eine optimale Auflage und sicheren Halt zu gewährleisten.
Wie wird der Stützenschuh im Beton befestigt?
Die Befestigung erfolgt durch die integrierte Riffeldolle. Diese wird beim Betonieren des Fundaments in den noch flüssigen Beton eingebracht und sorgt nach dem Aushärten durch ihre Rippenstruktur für eine starke mechanische Verzahnung und somit für eine sehr gute Verankerung.
Muss ich zusätzliche Schrauben oder Dübel für die Verankerung im Beton verwenden?
Nein, die Riffeldolle ist dazu konzipiert, allein durch ihre Form und Struktur für eine ausreichende Verankerung im Beton zu sorgen. Zusätzliche Schrauben oder Dübel sind für die Verankerung des Stützenschuhs im Beton normalerweise nicht erforderlich.
Wie befestige ich den Holzbalken im Stützenschuh?
Nachdem der Beton ausgehärtet ist und der Stützenschuh fest verankert ist, legen Sie den Holzbalken einfach in die U-Form ein. Anschließend befestigen Sie den Balken im Stützenschuh mit geeigneten Holzschrauben oder Nägeln, die durch die vorgesehenen Löcher oder auf den Seiten des Stützenschuhs angebracht werden.
Welche Lasten kann ein solcher Stützenschuh aufnehmen?
Die Tragfähigkeit hängt von verschiedenen Faktoren ab, wie der Qualität des Betons, der korrekten Montage und der Art der auf den Holzbalken wirkenden Lasten. Dieser Stützenschuh ist für übliche Lasten tragender Holzbalken im Wohnungs- und Gewerbebau ausgelegt. Für spezifische oder besonders hohe Lasten empfehlen wir stets eine statische Berechnung durch einen Fachmann.
