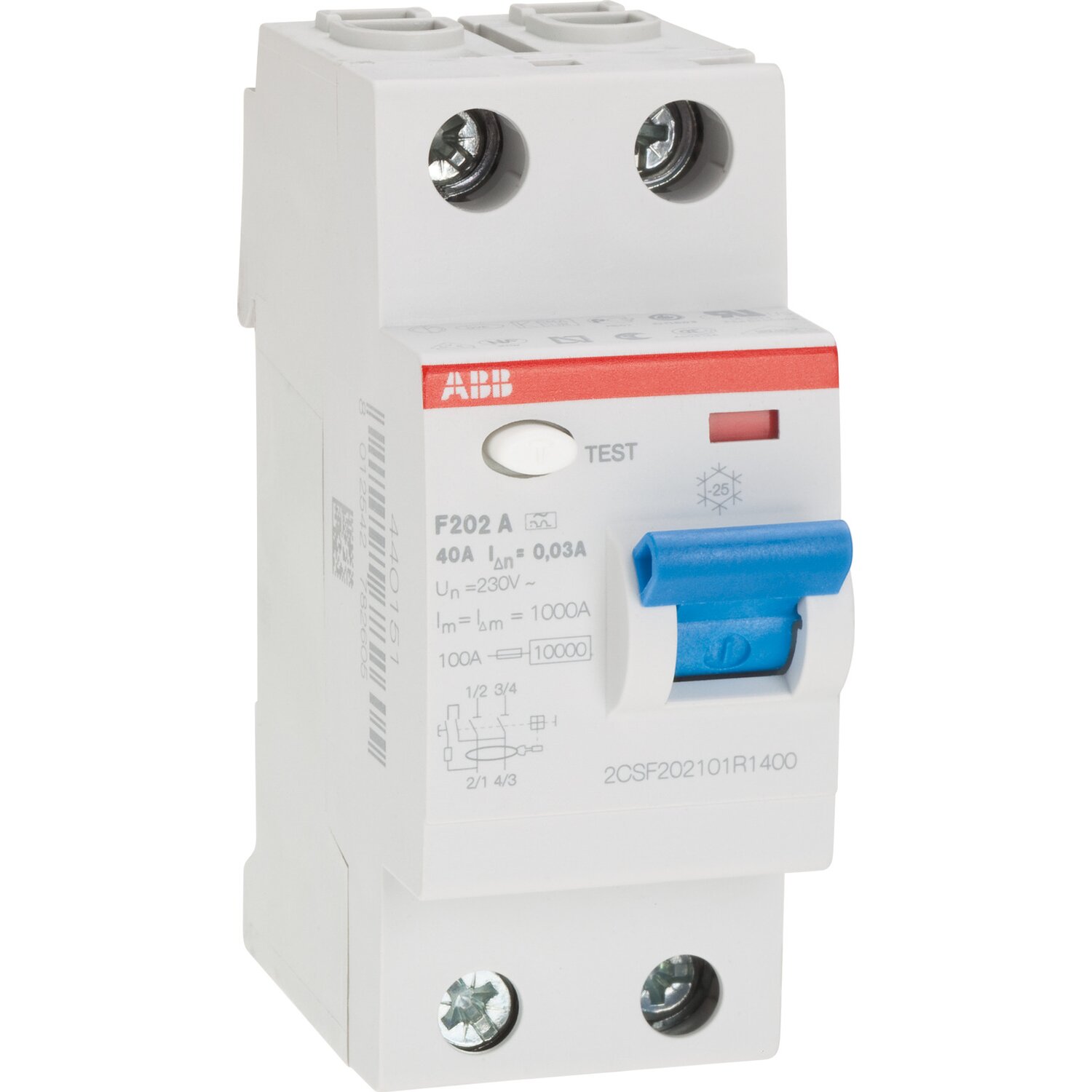

ABB FI-Schalter 2-polig 40 A: Ihr Schutzschild für elektrische Anlagen
Sie suchen nach einer zuverlässigen Lösung, um Ihre elektrischen Installationen vor gefährlichen Fehlerströmen zu schützen? Der ABB FI-Schalter 2-polig 40 A ist die Antwort für jeden qualitätsbewussten Elektriker und Heimwerker, der Wert auf Sicherheit und Langlebigkeit legt. Dieses essentielle Bauteil schützt Sie und Ihre Anlagen effektiv vor Personen- und Sachschäden.
Warum ein FI-Schalter (RCD) unverzichtbar ist
Fehlerströme können durch beschädigte Isolierungen, fehlerhafte Geräte oder menschliches Versagen entstehen. Ein FI-Schalter, auch bekannt als Fehlerstrom-Schutzeinrichtung (RCD – Residual Current Device), erkennt diese gefährlichen Stromunregelmäßigkeiten in Bruchteilen von Sekunden und unterbricht die Stromzufuhr. Dies verhindert lebensgefährliche Stromschläge und schützt vor Brandgefahren, die durch Fehlerströme ausgelöst werden können.
Hervorragende Leistung und Zuverlässigkeit von ABB
ABB ist weltweit bekannt für seine hochwertigen Elektrokomponenten, und der FI-Schalter 2-polig 40 A bildet hier keine Ausnahme. Dieses Gerät wurde entwickelt, um höchste Sicherheitsstandards zu erfüllen und eine langanhaltende, zuverlässige Funktion zu gewährleisten. Die präzise Auslösecharakteristik sorgt dafür, dass der Schutz nur dann greift, wenn er wirklich benötigt wird, und vermeidet unnötige Abschaltungen.
Die Vorteile des ABB FI-Schalter 2-polig 40 A auf einen Blick
- Höchste Sicherheit: Bietet zuverlässigen Schutz vor gefährlichen Fehlerströmen und reduziert das Risiko von Stromschlägen und Bränden erheblich.
- Hohe Belastbarkeit: Mit einer Nennstromstärke von 40 A ist dieser FI-Schalter für eine Vielzahl von Stromkreisen geeignet, von Haushaltsinstallationen bis hin zu gewerblichen Anwendungen.
- Präzise Auslösung: Sorgt für eine schnelle und zuverlässige Unterbrechung der Stromzufuhr bei Auftreten eines Fehlerstroms, minimiert dabei aber unnötige Auslösungen.
- Langlebige Qualität: Gefertigt nach strengen Qualitätsstandards von ABB, garantiert dieser FI-Schalter eine lange Lebensdauer und beständige Leistung.
- Einfache Installation: Das 2-polige Design und die klaren Anschlussklemmen ermöglichen eine unkomplizierte Montage in Ihrer Elektroinstallation.
- Zulassungsstandards: Erfüllt die relevanten Normen und Vorschriften für elektrische Sicherheit, was Ihnen zusätzliche Sicherheit gibt.
Detaillierte Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Hersteller | ABB |
| Typ | FI-Schutzschalter (RCD) |
| Polanzahl | 2-polig |
| Nennstromstärke (In) | 40 A |
| Nenn-Fehlerstrom (IΔn) | 30 mA (Standard für Personenschutz) |
| Auslösecharakteristik | Typ AC (Standard für Wechselströme) |
| Spannung (Ue) | 230/240 V AC |
| Frequenz | 50/60 Hz |
| Schutzart (IP-Schutz) | IP20 (Schutz gegen Eindringen von Fremdkörpern größer 12,5 mm und Berührungsschutz) |
| Montageart | Tragschienenmontage (DIN-Schiene) |
| Anschlussart | Schraubklemmen für flexible und starre Leiter |
| Elektrische Lebensdauer | Bis zu 10.000 Schaltspiele (typische Angabe für hochwertige Schalter) |
| Mechanische Lebensdauer | Bis zu 20.000 Schaltspiele (typische Angabe für hochwertige Schalter) |
| Umgebungstemperatur | -25 °C bis +55 °C (bei Nennstromverringerung) |
| Konformität | Entspricht IEC/EN 61008-1 und weiteren relevanten Normen |
Anwendungsbereiche und Einsatzmöglichkeiten
Der ABB FI-Schalter 2-polig 40 A ist ein vielseitiges Schutzgerät, das sich für eine breite Palette von Anwendungen eignet. Er ist ideal für den Einsatz in:
- Wohngebäuden: Zum Schutz von Stromkreisen in Küche, Bad, Schlafzimmern und Wohnbereichen.
- Gewerblichen Installationen: In Büros, Werkstätten oder kleinen Betrieben, wo ein hoher Sicherheitsstandard gefordert ist.
- Industriellen Umgebungen: Als Teil von Schutzsystemen in Produktionsstätten und Maschinenparks.
- Außenbereichen: Bei der Absicherung von Stromkreisen für Gartenbeleuchtung, Pumpen oder Terrassenheizungen (in Verbindung mit geeigneten Gehäusen und Schutzmaßnahmen).
- Feuchträumen: Badezimmer, Schwimmbäder oder Waschküchen, wo das Risiko eines Stromschlags durch Wasser erhöht ist.
Die 40 A Nennstromstärke macht ihn besonders geeignet für Hauptstromkreise oder für Anlagen mit einem höheren Energiebedarf, wie z.B. den Schutz einer gesamten Etage oder eines größeren Bereichs.
Hochwertige Materialien und Verarbeitung für maximale Sicherheit
Bei der Herstellung des ABB FI-Schalter 2-polig 40 A kommen ausschließlich robuste und alterungsbeständige Materialien zum Einsatz. Das Gehäuse besteht aus hochwertigem, flammhemmendem Kunststoff, der auch unter anspruchsvollen Bedingungen eine zuverlässige Funktion und Sicherheit gewährleistet. Die internen Kontakte und Komponenten sind präzise gefertigt, um eine optimale Leitfähigkeit und eine lange Lebensdauer zu garantieren. Diese sorgfältige Verarbeitung minimiert das Risiko von Defekten und sorgt dafür, dass Sie sich auf den Schutz Ihres FI-Schalters verlassen können.
Einfache Integration in Ihre bestehende Elektroinstallation
Die Montage des ABB FI-Schalter 2-polig 40 A erfolgt denkbar einfach. Dank der Standardisierung für die Montage auf einer DIN-Hutschiene (Tragschiene) passt er nahtlos in jeden gängigen Sicherungskasten oder Verteiler. Die klar gekennzeichneten Schraubklemmen für die Leiteranschlüsse ermöglichen eine schnelle und sichere Verdrahtung, selbst für Elektriker, die nicht täglich mit FI-Schaltern arbeiten. Die 2-polige Ausführung ist dabei ideal für die Absicherung von einphasigen Stromkreisen.
Was bedeutet ein Auslösestrom von 30 mA?
Der Nenn-Fehlerstrom (IΔn) von 30 Milliampere (mA) ist der Wert, bei dem der FI-Schalter auslöst. Dieser Wert ist international als optimaler Wert für den Personenschutz festgelegt. Bei einem Fehlerstrom, der diesen Wert überschreitet, unterbricht der Schalter die Stromzufuhr innerhalb weniger Millisekunden. Diese schnelle Reaktion ist entscheidend, um schwere gesundheitliche Schäden oder sogar tödliche Stromschläge zu verhindern.
Wichtige Hinweise zur Installation und Wartung
Die Installation von FI-Schutzschaltern darf ausschließlich von qualifiziertem Fachpersonal durchgeführt werden. Achten Sie darauf, dass die Anschlussleitungen korrekt und fest mit den Klemmen verbunden sind. Regelmäßige Tests des FI-Schalters sind essenziell, um dessen Funktionsfähigkeit zu gewährleisten. Die meisten FI-Schalter verfügen über einen Testknopf, mit dem Sie die Auslösung manuell simulieren können. Führen Sie diesen Test mindestens einmal im Jahr durch, um sicherzustellen, dass der Schutz im Notfall greift.
FAQ – Häufig gestellte Fragen zu ABB FI-Schalter 2-polig 40 A
Was ist der Unterschied zwischen einem FI-Schalter und einem Leitungsschutzschalter (LS-Schalter)?
Ein FI-Schalter (Fehlerstrom-Schutzschalter) schützt vor gefährlichen Fehlerströmen und verhindert Stromschläge und Brandgefahren. Ein Leitungsschutzschalter (LS-Schalter) hingegen schützt vor Überlastung und Kurzschluss, indem er den Stromkreis bei zu hoher Stromstärke unterbricht. Für umfassenden Schutz sind beide Arten von Schaltern in einer Elektroinstallation unerlässlich.
Muss ich in jedem Stromkreis einen FI-Schalter installieren?
In Deutschland und vielen anderen Ländern gibt es Vorschriften, die den Einsatz von FI-Schutzschaltern in bestimmten Bereichen vorschreiben. Dazu gehören typischerweise alle Steckdosenstromkreise in Wohngebäuden, Bädern, Küchen, Außenbereichen und gewerblichen Bereichen, in denen eine erhöhte Gefahr durch Feuchtigkeit oder den Anschluss verschiedenster Geräte besteht. Es ist ratsam, sich hierzu von einem Elektrofachbetrieb beraten zu lassen.
Was bedeutet die Auslösecharakteristik Typ AC?
Die Auslösecharakteristik Typ AC (oder auch Typ A) gibt an, welche Arten von Fehlerströmen der FI-Schalter erkennen kann. Typ AC ist für die Erkennung von sinusförmigen Wechselströmen ausgelegt und eignet sich für die meisten gängigen Anwendungen in Haushalten und Büros. Für spezielle Anwendungen, bei denen Gleichfehlerströme auftreten können (z.B. durch elektronische Geräte mit Gleichrichtern), sind FI-Schalter vom Typ A oder Typ F erforderlich.
Ist der ABB FI-Schalter 2-polig 40 A für den Einsatz im Freien geeignet?
Der FI-Schalter selbst ist für den Innenbereich konzipiert. Für den Einsatz im Freien muss er in einem geeigneten, witterungsbeständigen Gehäuse (Schutzart mindestens IP54) untergebracht werden, um ihn vor Feuchtigkeit, Staub und direkter Sonneneinstrahlung zu schützen.
Was passiert, wenn der FI-Schalter auslöst?
Wenn der FI-Schalter auslöst, unterbricht er die Stromzufuhr zu dem geschützten Stromkreis. Dies geschieht, um Sie vor einem gefährlichen Fehlerstrom zu schützen. Um die Stromversorgung wiederherzustellen, müssen Sie die Ursache des Fehlerstroms identifizieren und beheben (z.B. defektes Gerät austauschen, Isolierung prüfen). Danach können Sie den FI-Schalter über den Schalterhebel wieder einschalten. Wenn er wiederholt auslöst, ist dringend die Überprüfung durch einen Elektriker notwendig.
Wie wird die richtige Nennstromstärke des FI-Schalters gewählt?
Die Nennstromstärke des FI-Schalters (hier 40 A) muss mindestens der Summe der Nennströme aller Verbraucher im geschützten Stromkreis entsprechen und sollte die zulässige Strombelastbarkeit des Leitungsquerschnitts nicht überschreiten. Bei der Auswahl der richtigen Größe ist es ratsam, die Leistungsaufnahme Ihrer angeschlossenen Geräte zu berücksichtigen und im Zweifelsfall einen Elektriker zu konsultieren.
Kann ich den FI-Schalter selbst installieren?
Die Installation von elektrischen Schutzgeräten wie FI-Schaltern ist in vielen Ländern nur durch qualifiziertes Fachpersonal erlaubt. Unsachgemäße Installationen können nicht nur die Sicherheit gefährden, sondern auch zu rechtlichen Problemen führen. Wir empfehlen daher dringend, die Installation von einem zertifizierten Elektriker durchführen zu lassen.
