Kabel & Leitungen: Die Adern Ihrer elektrischen Installation
Ob für das Eigenheim, das professionelle Bauprojekt oder die Industrieanlage – bei Handwerker-profishop.de finden Sie eine umfassende Auswahl an hochwertigen Kabeln und Leitungen, die für Sicherheit, Effizienz und Langlebigkeit Ihrer elektrischen Infrastruktur unerlässlich sind. Unser Sortiment deckt ein breites Spektrum an Anwendungen ab, von flexiblen Anschlussleitungen für Haushaltsgeräte über robuste Installationskabel für Neubauten bis hin zu spezialisierten Energieführungsketten und Datenleitungen für anspruchsvolle industrielle Umgebungen. Wir haben diese Auswahl gezielt getroffen, um Elektrikern, Heimwerkern und Facility Managern die passenden Lösungen für jede Herausforderung zu bieten.
Worauf Kunden beim Kauf von Kabeln & Leitungen achten müssen
Die Auswahl des richtigen Kabels oder der passenden Leitung ist entscheidend für die Sicherheit und Funktionalität einer elektrischen Anlage. Mehrere Faktoren gilt es zu berücksichtigen, um eine optimale und gesetzeskonforme Installation zu gewährleisten:
- Anwendungsbereich und Umgebungseinflüsse: Ist das Kabel für den Innen- oder Außenbereich bestimmt? Muss es UV-beständig, ölfest, flammwidrig oder feuchtigkeitsresistent sein? Berücksichtigen Sie Temperaturen, mechanische Belastungen und chemische Einwirkungen.
- Strombelastbarkeit (Stromtragfähigkeit): Jede Leitung hat eine maximale Belastbarkeit, angegeben in Ampere (A). Diese hängt vom Leiterquerschnitt, der Verlegeart und der Umgebungstemperatur ab. Eine Unterdimensionierung kann zu Überhitzung und Brandgefahr führen.
- Spannungsfestigkeit: Das Kabel muss für die vorgesehene Netzspannung (z.B. 230V, 400V) ausgelegt sein. Für spezielle Anwendungen können höhere Spannungsfestigkeiten erforderlich sein.
- Leitermaterial und Querschnitt: Kupfer ist aufgrund seiner hervorragenden Leitfähigkeit das Standardmaterial. Der Querschnitt (gemessen in Quadratmillimetern, mm²) bestimmt die Stromtragfähigkeit und den Spannungsabfall über die Leitungslänge.
- Isolationsmaterial: Die Isolierung schützt vor elektrischem Schlag und Umwelteinflüssen. Gängige Materialien sind PVC, Gummi, Silikon oder halogenfreie Kunststoffe (LSZH – Low Smoke Zero Halogen), die im Brandfall weniger toxische Gase freisetzen.
- Schutzklasse und Zertifizierungen: Achten Sie auf relevante Normen (z.B. VDE, DIN, IEC) und Prüfzeichen, die die Konformität und Sicherheit des Produkts belegen.
- Flexibilität: Für bewegliche Anschlüsse sind flexible Leitungen mit vielen feinen Litzen erforderlich. Starre Leitungen eignen sich für feste Installationen.
- Abschirmung: Bei Datenleitungen oder in Umgebungen mit starken elektromagnetischen Störungen kann eine Abschirmung notwendig sein, um Signalintegrität zu gewährleisten.
Arten von Kabeln & Leitungen im Überblick
Die Welt der Kabel und Leitungen ist vielfältig und spezialisiert. Hier sind einige der wichtigsten Kategorien, die Sie bei Handwerker-profishop.de finden:
Installationskabel für feste Verlegung
Diese Kabel sind für die feste Installation in Gebäuden konzipiert und zeichnen sich durch ihre Robustheit und Langlebigkeit aus. Sie werden typischerweise unter Putz, in Leerrohren oder Schächten verlegt. Gängige Typen sind:

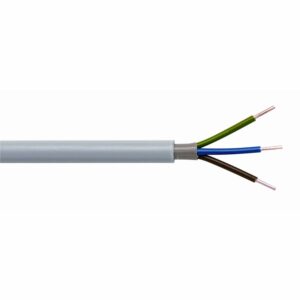

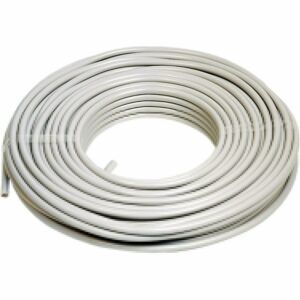

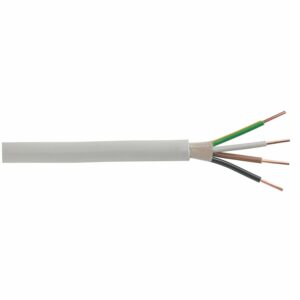

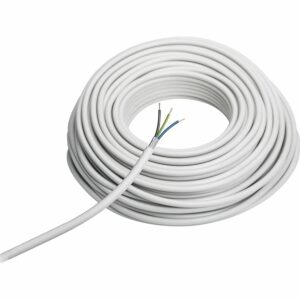

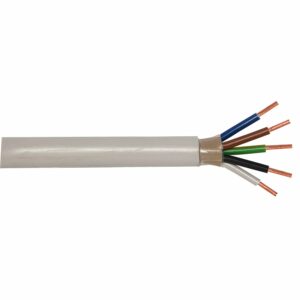

- NYM-J (nach DIN VDE 0250-204): Das Standard-Installationskabel für die Verlegung in trockenen, feuchten und nassen Räumen sowie im Freien (direkt eingegraben nur mit zusätzlichem Schutz). Es besteht aus Kupferleitern, einer Aderisolierung aus PVC und einer Außenmantel-Isolierung aus PVC. Die Bezeichnung „J“ steht für eine zusätzliche Schutz- oder Neutralleiterader.
- NYIF-J (Mantelleitung mit Brandschutzisolierung): Ähnlich wie NYM-J, jedoch mit einer nicht-brennbaren Isolierung, die im Brandfall einen gewissen Schutz bietet.
- NYCWY (Erdverlegekabel): Speziell für die direkte Erdverlegung oder Verlegung in Rohrkanälen konzipiert. Sie verfügen über eine Kupferleiterisolierung und einen Außenmantel aus PVC, oft ergänzt durch eine Bewehrung für zusätzlichen mechanischen Schutz.
Flexible Anschlussleitungen
Diese Leitungen sind für den Anschluss beweglicher Geräte an das Stromnetz oder zur Verlängerung von Stromkreisen gedacht. Sie sind flexibler als Installationskabel und oft robuster gegen mechanische Beanspruchung.
- H05VV-F (VV-F): Ein flexibles PVC-Kabel für mittlere mechanische Beanspruchung. Geeignet für den Anschluss von Haushaltsgeräten, Werkzeugen und Leuchten im Innenbereich.

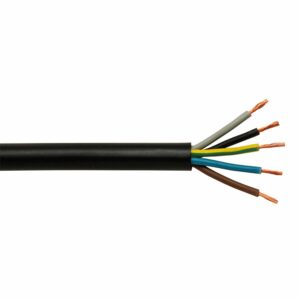

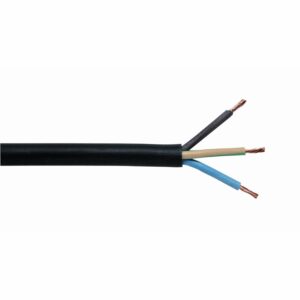

- H07RN-F (Gummi-Schlauchleitung): Eine sehr robuste und strapazierfähige Gummischlauchleitung für schwere mechanische Beanspruchung im Freien, auf Baustellen oder in industriellen Umgebungen. Sie ist öl-, witterungs- und UV-beständig.
- H05BQ-F (Polyurethan-Leitung): Bietet eine hohe Abriebfestigkeit und ist oft ölbeständiger als PVC-Leitungen. Eignet sich für anspruchsvolle industrielle Anwendungen.
Daten- und Netzwerk-Leitungen
Für die Übertragung von Daten sind spezielle Kabel mit bestimmten Eigenschaften erforderlich, um Signalintegrität und hohe Übertragungsraten zu gewährleisten.

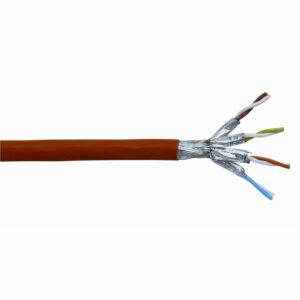

- Cat 6, Cat 6a, Cat 7 Ethernet-Kabel: Diese Kabel definieren die maximale Datenübertragungsrate und Bandbreite. Cat 6a und höher sind für 10-Gigabit-Ethernet geeignet und oft geschirmt (FTP, S/FTP) zum Schutz vor elektromagnetischen Störungen.
- Koaxialkabel: Werden für Antennenanlagen, Kabelfernsehen (BK) und Videoübertragung eingesetzt. Sie bieten eine gute Abschirmung gegen Störsignale.
Spezialkabel für besondere Anforderungen
Für spezifische Einsatzzwecke gibt es Kabel mit besonderen Eigenschaften:
- Solarkabel: Speziell für den Einsatz in Photovoltaikanlagen entwickelt. Sie sind UV-beständig, Ozon-resistent und für hohe Gleichspannungen ausgelegt.
- Schwerentflammbare und raucharme Kabel (LSZH): Im Brandfall setzen diese Kabel nur wenig Rauch frei und sind selbstverlöschend, was die Evakuierung erleichtert. Unverzichtbar in öffentlichen Gebäuden, Krankenhäusern und Serverräumen.
- Energieführungsketten-Kabel: Entwickelt für hohe dynamische Beanspruchung in beweglichen Systemen wie Robotern oder Werkzeugmaschinen. Sie sind extrem abriebfest und flexibel.
Tabelle: Vergleich gängiger Kabeltypen
| Kabeltyp | Typische Anwendung | Leitermaterial | Isolationsmaterial (Ader/Mantel) | Flexibilität | Besondere Eigenschaften | Typische Normen |
|---|---|---|---|---|---|---|
| NYM-J | Feste Elektroinstallation in Gebäuden (Innen/Außen) | Kupfer | PVC / PVC | Starr bis mäßig flexibel | UV-beständig (eingeschränkt), für Feuchträume geeignet | DIN VDE 0250-204 |
| H07RN-F | Schwere mechanische Beanspruchung, Baustellen, Industrie, im Freien | Kupfer | Gummi (EPDM) / Gummi (EPDM) | Sehr flexibel | Öl-, witterungs-, UV-, abrieb-, reißfest | DIN VDE 0282-4 |
| Cat 6a Ethernet | Netzwerkverkabelung (bis 10 Gbit/s) | Kupfer | PE (Ader), PVC/LSZH (Mantel) | Flexibel | Hohe Übertragungsrate, oft geschirmt (FTP, S/FTP) | ISO/IEC 11801, EN 50173 |
| Solarkabel | Photovoltaikanlagen (DC-Seite) | Kupfer | Polyolefin / Polyolefin | Flexibel | UV-beständig, Ozon-resistent, hohe Spannungsfestigkeit (DC) | DIN VDE 0282-10 |
| LSZH-Kabel (z.B. NYM-J LSZH) | Öffentliche Gebäude, Krankenhäuser, Serverräume | Kupfer | Spezielle halogenfreie Compounds | Je nach Typ (starr bis flexibel) | Schwerentflammbar, geringe Rauchentwicklung | IEC 60332-1, IEC 61034 |
| H05VV-F | Anschluss flexibler Geräte (Haushalt, Werkzeug) | Kupfer | PVC / PVC | Flexibel | Mittlere mechanische Beanspruchung, Innenbereich | DIN VDE 0281-5 |
Wichtige Normen und Zertifizierungen
Die Einhaltung von Normen und der Besitz von Zertifizierungen sind Indikatoren für Qualität und Sicherheit. In Deutschland sind vor allem die Normen des Verbands der Elektrotechnik Elektronik Informationstechnik e.V. (VDE) von zentraler Bedeutung. Produkte, die nach diesen Normen gefertigt sind und entsprechende Prüfzeichen tragen, erfüllen hohe Sicherheitsstandards.
Beispiele:
- VDE-Zeichen: Bestätigt, dass das Produkt die anerkannten Regeln der Technik entspricht und sicher ist.
- IEC-Normen (International Electrotechnical Commission): Internationale Standards, die oft als Grundlage für nationale Normen dienen.
- CE-Kennzeichnung: Zeigt die Konformität mit den relevanten EU-Richtlinien (z.B. Niederspannungsrichtlinie, EMV-Richtlinie).
- REACH und RoHS: Verordnungen zur Chemikalienregistrierung und zur Beschränkung gefährlicher Stoffe, die auch für Kabel und Leitungen relevant sind.
Umweltaspekte und Nachhaltigkeit
Bei der Herstellung und Auswahl von Kabeln und Leitungen gewinnen Umweltaspekte zunehmend an Bedeutung. Handwerker-profishop.de legt Wert darauf, Produkte anzubieten, die:
- Recyclingfähig sind: Kupfer und viele Kunststoffe können wiederverwertet werden.
- Langlebig konstruiert sind: Eine lange Lebensdauer reduziert den Bedarf an Ersatz und somit Ressourcenverbrauch.
- Aus halogenfreien Materialien bestehen: Die Vermeidung von Halogenen (wie Chlor und Brom) in Kunststoffen reduziert die Umweltbelastung bei der Herstellung und im Brandfall.
- Energieeffiziente Leitungen ermöglichen: Ein geringer Spannungsabfall über die Leitungslänge bedeutet weniger Energieverlust.
FAQ – Häufig gestellte Fragen zu Kabel & Leitungen
Welchen Querschnitt benötige ich für eine Steckdose?
Für eine Standard-Steckdose in einem Wohnbereich, die an einen Leitungsschutzschalter (Sicherung) mit 16 Ampere angeschlossen wird, ist in der Regel ein Leitungsquerschnitt von 1,5 mm² ausreichend. Bei höheren Belastungen oder längeren Leitungsstrecken kann ein Querschnitt von 2,5 mm² empfehlenswert sein, um den Spannungsabfall gering zu halten und die Sicherheit zu erhöhen. Beachten Sie immer die örtlichen Vorschriften und die Empfehlungen des Elektroinstallateurs.
Was bedeutet die Abkürzung „NYM-J“?
NYM-J ist eine deutsche Bezeichnung für ein Installationskabel. „N“ steht für Normalausführung, „Y“ für PVC-Isolierung, „M“ für Mantelleitung. Der Zusatz „J“ kennzeichnet, dass das Kabel eine grüngelbe Schutzleiterader (PE) enthält.
Sind alle Kabel für den Außeneinsatz geeignet?
Nein, nicht alle Kabel sind für den Außeneinsatz geeignet. Kabel wie NYM-J sind bedingt UV-beständig und können im Außenbereich verlegt werden, sofern sie vor direkter Sonneneinstrahlung und mechanischer Beschädigung geschützt sind. Für direkte Erdverlegung oder stark beanspruchte Außenbereiche sind spezielle Kabel wie NYCWY oder robuste Gummischlauchleitungen (H07RN-F) erforderlich, die witterungs-, UV- und ölbeständig sind.
Was ist der Unterschied zwischen H05VV-F und H07RN-F?
H05VV-F ist eine flexible Leitung mit PVC-Isolierung für mittlere mechanische Beanspruchung, primär für den Innenbereich oder den Anschluss von Geräten mit geringer Mobilität. H07RN-F hingegen ist eine flexible Gummischlauchleitung, die für schwere mechanische Beanspruchung, auch im Freien, auf Baustellen oder in industriellen Umgebungen konzipiert ist. Sie ist deutlich robuster, öl- und witterungsbeständiger.
Wann sollte ich ein halogenfreies Kabel (LSZH) verwenden?
Halogenfreie Kabel (LSZH – Low Smoke Zero Halogen) sollten immer dann eingesetzt werden, wenn im Brandfall die Sicherheit von Personen höchste Priorität hat. Dies ist in öffentlichen Gebäuden (Schulen, Krankenhäuser, Bahnhöfe), Flughäfen, Einkaufszentren sowie in Serverräumen und Rechenzentren vorgeschrieben oder dringend empfohlen. Sie minimieren die Gefahr durch toxische und korrosive Brandgase.
Was bedeutet „Stromtragfähigkeit“ und wie wähle ich sie richtig aus?
Die Stromtragfähigkeit gibt an, wie viel Strom ein Kabel bei einer bestimmten Verlegeart und Umgebungstemperatur maximal und dauerhaft führen kann, ohne sich unzulässige zu erwärmen. Sie wird in Ampere (A) angegeben. Die Auswahl richtet sich nach der Leistung des angeschlossenen Geräts und der Absicherung (Sicherung/Schutzschalter). Fachgerechte Planung unter Berücksichtigung von Normen wie der DIN VDE 0298-4 ist hierbei unerlässlich.
