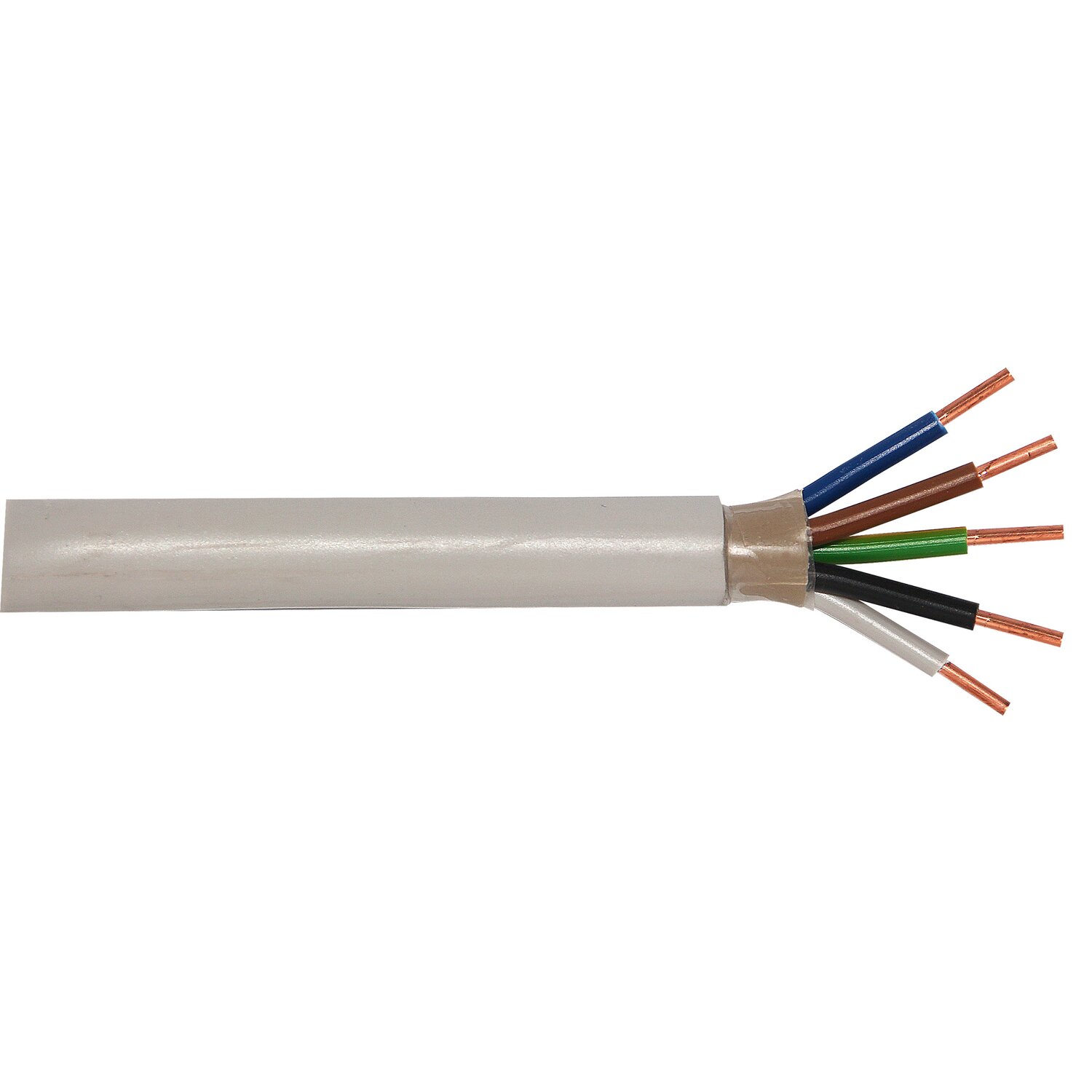

Mantelleitung NYM-J 5 x 2,5 Grau 10 m: Ihr zuverlässiger Partner für sichere Elektroinstallationen
Sie sind auf der Suche nach einer robusten und flexiblen Leitung für Ihre Elektroinstallationen? Die Mantelleitung NYM-J 5 x 2,5 Grau in der praktischen 10-Meter-Rolle ist die ideale Wahl für professionelle Handwerker und ambitionierte Heimwerker, die Wert auf Sicherheit, Langlebigkeit und einfache Verarbeitung legen. Diese Leitung ist speziell für die feste Verlegung in trockenen, feuchten und nassen Räumen sowie im Freien konzipiert und bietet Ihnen die nötige Zuverlässigkeit für vielfältige Einsatzbereiche.
Anwendungsgebiete und Einsatzmöglichkeiten
Die Mantelleitung NYM-J 5 x 2,5 Grau ist ein wahres Allroundtalent in der Elektroinstallation. Ihre vielseitigen Einsatzmöglichkeiten machen sie zu einem unverzichtbaren Bestandteil bei zahlreichen Projekten. Ob in privaten Haushalten, gewerblichen Objekten oder industriellen Anlagen – diese Leitung meistert jede Herausforderung mit Bravour.
- Installation in Gebäuden: Die NYM-J Leitung eignet sich hervorragend für die Auf-, Unter- oder Putzverlegung in trockenen, feuchten und nassen Räumen. Dies umfasst Wohnräume, Keller, Garagen, Werkstätten, aber auch Küchen und Bäder, wo eine hohe Feuchtigkeitsbeständigkeit gefordert ist.
- Im Freien: Dank ihrer robusten und wetterbeständigen Außenhülle kann die Mantelleitung auch sicher im Freien verlegt werden, beispielsweise zur Stromversorgung von Gartenhäusern, Außenbeleuchtung oder Pumpenanlagen. Hierbei ist jedoch auf einen ausreichenden mechanischen Schutz zu achten, um Beschädigungen zu vermeiden.
- Industrielle Anwendungen: Auch in anspruchsvollen industriellen Umgebungen findet die NYM-J Leitung ihren Einsatz. Sie kann zur Verdrahtung von Maschinen, Anlagen und Verteilerschränken genutzt werden, wo Zuverlässigkeit und Langlebigkeit oberste Priorität haben.
- Unterverteilungen: Die 5-adrige Ausführung mit einem Leiterquerschnitt von 2,5 mm² ist ideal für die Anbindung von Maschinen, Geräten mit Drehstromanschluss oder zur Verlegung von Stromkreisen, die eine Neutralleiter- und Schutzleiterverbindung über mehrere Punkte erfordern.
Qualität und Sicherheit, auf die Sie sich verlassen können
Wenn es um elektrische Installationen geht, ist Sicherheit das A und O. Die Mantelleitung NYM-J 5 x 2,5 Grau erfüllt höchste Sicherheitsstandards und ist nach VDE-Normen zertifiziert. Sie können sich darauf verlassen, dass diese Leitung Ihre Elektroinstallationen zuverlässig und sicher macht.
- Hohe elektrische Sicherheit: Die Konstruktion der Mantelleitung gewährleistet eine sichere Stromübertragung und minimiert das Risiko von Kurzschlüssen oder Bränden.
- Robustheit gegen Umwelteinflüsse: Die graue PVC-Außenhülle schützt die Innenleiter effektiv vor mechanischer Beanspruchung, Feuchtigkeit und anderen Umwelteinflüssen, was eine lange Lebensdauer garantiert.
- Flexibilität und einfache Verarbeitung: Trotz ihrer Robustheit ist die Leitung relativ flexibel, was die Verlegung und Anpassung an verschiedene Installationsbedingungen erleichtert. Dies spart Ihnen wertvolle Zeit auf der Baustelle.
- Geprüfte Qualität: Die Einhaltung von VDE-Normen gibt Ihnen die Gewissheit, ein Produkt zu verwenden, das strengen Qualitätskontrollen unterliegt und den geltenden Sicherheitsvorschriften entspricht.
Technische Spezifikationen im Detail
Die Mantelleitung NYM-J 5 x 2,5 Grau zeichnet sich durch ihre präzisen technischen Merkmale aus, die sie für eine Vielzahl von Anwendungen prädestinieren. Der Leiterquerschnitt von 2,5 mm² bietet ausreichende Kapazität für gängige Stromkreise, während die 5 Leiter (Phase, Neutralleiter, Schutzleiter und zwei weitere Leiter, z.B. für Schaltsignale oder weitere Phasen) Flexibilität für komplexere Installationen ermöglichen.
| Eigenschaft | Detail |
|---|---|
| Leitertyp | Massiver Kupferleiter, eindrähtig |
| Leiterquerschnitt | 2,5 mm² |
| Anzahl der Leiter | 5 Adern |
| Aderisolierung | PVC (Polyvinylchlorid) |
| Mantelmaterial | PVC (Polyvinylchlorid) |
| Farbe | Grau |
| Nennspannung | 300/500 V |
| Temperaturbereich (fest verlegt) | -40 °C bis +70 °C |
| Temperaturbereich (bewegt) | -5 °C bis +70 °C |
| Flammwidrigkeit | Nach EN 60332-1-2 |
| Halogenfrei | Nein |
| Schutzleiter | Ja, grün-gelbe Ader |
| Länge pro Rolle | 10 Meter |
Warum die 5 x 2,5 mm² Ausführung wählen?
Die Entscheidung für eine 5-adrige Leitung mit einem Querschnitt von 2,5 mm² ist oft eine strategische Wahl, die Ihnen langfristige Vorteile bietet. Gerade in modernen Installationen, wo Flexibilität und zukünftige Erweiterungen bedacht werden müssen, ist diese Konfiguration eine hervorragende Option. Der Querschnitt von 2,5 mm² ist ein gängiger Standard für viele Stromkreise, insbesondere für Steckdosen- und Beleuchtungsinstallationen, und bietet ausreichend Dimensionierung, um auch bei höherer Last sicher zu arbeiten.
- Vorbereitet für Drehstrom: Wenn Sie Geräte mit Drehstromanschluss installieren oder planen, ist die 5-adrige Ausführung unerlässlich. Sie ermöglicht die Führung von drei Phasen, einem Neutralleiter und dem Schutzleiter, was für die korrekte Funktion von Drehstrommotoren und -geräten notwendig ist.
- Zukünftige Flexibilität: Selbst wenn Sie derzeit keine Drehstromanwendungen haben, schafft die 5-adrige Leitung Reserven für zukünftige Erweiterungen. Vielleicht planen Sie die Installation einer Wärmepumpe, eines leistungsstarken Kompressors oder eines anderen Geräts, das eine 5-adrige Zuleitung benötigt. Mit dieser Leitung sind Sie bereits vorbereitet.
- Datenübertragung und Steuerung: In einigen Fällen können die zusätzlichen Leiter für Steuerungsaufgaben oder die Übertragung von Datensignalen genutzt werden, beispielsweise in Hausautomationssystemen oder bei der Ansteuerung von Relais.
- Sicherheit durch Schutzleiter: Der integrierte Schutzleiter ist ein entscheidendes Sicherheitsmerkmal. Er leitet im Fehlerfall gefährliche Ströme sicher zur Erde ab und schützt so vor Stromschlägen.
- Standardisierte Installation: Der Querschnitt von 2,5 mm² ist in vielen Elektroinstallationen der Standard. Dies erleichtert die Auswahl von passenden Schutzeinrichtungen wie Sicherungsautomaten und die Kompatibilität mit anderen Komponenten in Ihrer Elektroinstallation.
Verarbeitungstipps für professionelle Ergebnisse
Die erfolgreiche Installation einer Mantelleitung hängt von sorgfältiger Planung und fachmännischer Ausführung ab. Beachten Sie die folgenden Tipps, um ein sicheres und langlebiges Ergebnis zu erzielen:
- Professionelle Werkzeuge: Verwenden Sie stets scharfes und geeignetes Werkzeug wie Abisolierzangen mit Längenanschlag, um die Isolierung der Leiter nicht zu beschädigen.
- Mechanischer Schutz: Achten Sie darauf, dass die Leitung im verlegten Zustand vor übermäßiger mechanischer Beanspruchung geschützt ist. Dies kann durch geeignete Leerrohre, Kabelkanäle oder durch eine fachgerechte Putzverlegung erfolgen.
- Temperaturbedingungen: Verlegen Sie die Leitung nicht bei extremen Temperaturen. Die Herstellerangaben für den Temperaturbereich bei der Verlegung sollten unbedingt beachtet werden.
- Biegeradien: Vermeiden Sie scharfe Knicke. Die Mantelleitung sollte nicht mit einem Radius verlegt werden, der kleiner ist als der vom Hersteller angegebene Mindestbiegeradius. Dies vermeidet Spannungen und Beschädigungen im Mantel und den Isoliermaterialien.
- Verbindungen: Verwenden Sie für Verbindungen ausschließlich dafür zugelassene und fachgerechte Klemmen oder Verbindungsmuffen. Achten Sie auf festen Sitz und korrekte Anschlussreihenfolge.
- VDE-Vorschriften: Halten Sie sich strikt an die geltenden VDE-Vorschriften und örtlichen Installationsvorschriften. Im Zweifelsfall ziehen Sie immer einen qualifizierten Elektriker hinzu.
FAQ – Häufig gestellte Fragen zu Mantelleitung NYM-J 5 x 2,5 Grau 10 m
Was bedeutet die Bezeichnung NYM-J?
Die Bezeichnung NYM-J setzt sich wie folgt zusammen: ‚N‘ steht für die Normalspannung, ‚Y‘ für die PVC-Isolierung der Adern, ‚M‘ für den PVC-Mantel und ‚J‘ für die Ausführung mit einem grün-gelben Schutzleiter. Diese Kennzeichnung ist ein etablierter Standard in Deutschland.
Ist diese Leitung für den Einsatz im Außenbereich geeignet?
Ja, die Mantelleitung NYM-J ist dank ihrer robusten PVC-Außenhülle für die Verlegung im Freien geeignet. Allerdings sollte die Leitung dabei ausreichend vor direkter Sonneneinstrahlung und mechanischer Beschädigung geschützt werden, beispielsweise durch die Verlegung in einem UV-beständigen Kabelkanal oder Rohr.
Kann ich die Leitung auch in Feuchträumen wie dem Badezimmer verlegen?
Absolut. Die NYM-J Leitung ist ausdrücklich für die Verlegung in trockenen, feuchten und nassen Räumen zugelassen. Dies macht sie zur perfekten Wahl für Bäder, Waschküchen und andere Bereiche mit erhöhter Feuchtigkeitsbelastung.
Welche maximale Strombelastbarkeit hat eine 5×2,5 mm² Leitung?
Die maximale Strombelastbarkeit hängt von verschiedenen Faktoren ab, wie der Verlegeart, der Umgebungstemperatur und der Häufung mit anderen Leitungen. Grundsätzlich ist eine 5×2,5 mm² Leitung für Stromstärken bis zu 20-25 Ampere (je nach Anwendung und Absicherung) ausgelegt. Die genaue Dimensionierung sollte stets von einem qualifizierten Elektriker gemäß den geltenden Normen und Vorschriften vorgenommen werden.
Warum werden 5 Leiter benötigt, wenn ich nur einen Stromkreis anschließe?
Die 5 Leiter bieten Ihnen Flexibilität für verschiedene Anwendungen. Neben der üblichen Phase (L), dem Neutralleiter (N) und dem Schutzleiter (PE) stehen Ihnen zwei weitere Leiter zur Verfügung. Diese können beispielsweise für Drehstromanschlüsse (drei Phasen L1, L2, L3, N, PE) oder für Steuerungsaufgaben und die Anbindung von Schalter- oder Meldeleitungen genutzt werden, was zukünftige Erweiterungen oder komplexere Installationen ermöglicht.
Wie lange ist die Lebensdauer dieser Mantelleitung?
Bei fachgerechter Verlegung und Einhaltung der Installationsvorschriften kann eine Mantelleitung NYM-J eine sehr lange Lebensdauer von mehreren Jahrzehnten haben. Die hochwertigen Materialien wie Kupfer und PVC gewährleisten eine hohe Beständigkeit gegen Alterung und Umwelteinflüsse.
Ist diese Leitung flammhemmend?
Ja, die Mantelleitung NYM-J ist nach der Norm EN 60332-1-2 flammhemmend und reduziert die Ausbreitung von Feuer im Brandfall. Sie ist jedoch nicht als halogenfrei klassifiziert, was bedeutet, dass bei einem Brand potenziell reizende Gase freigesetzt werden können.
