Hochwertige Mantelleitung NYM-J 4 x 1,5 mm² Grau – Zuverlässigkeit für Ihre Elektroinstallation
Sie suchen eine robuste und normkonforme Leitung für Ihre Elektroinstallationen, sei es im Neubau, bei Renovierungen oder in gewerblichen Objekten? Die Mantelleitung NYM-J 4 x 1,5 mm² in Grau ist die ideale Wahl für Elektriker und ambitionierte Heimwerker, die Wert auf Sicherheit, Langlebigkeit und einfache Verarbeitung legen. Diese Kabeltype ist speziell für die feste Verlegung in trockenen, feuchten und nassen Räumen sowie im Freien (unter Putz und in Rohren) konzipiert und erfüllt höchste Qualitätsstandards.
Der Allrounder für vielfältige Einsatzbereiche
Die NYM-J Mantelleitung ist aufgrund ihrer besonderen Eigenschaften ein echter Allrounder in der Elektrotechnik. Ihre vielseitigen Anwendungsmöglichkeiten machen sie zur bevorzugten Wahl für eine breite Palette von Projekten:
- Errichter von Elektroinstallationen: Ideal für die Verlegung in Wohnhäusern, Bürogebäuden, Werkstätten und industriellen Anlagen.
- Erneuerung von Stromnetzen: Perfekt geeignet für die Nachrüstung und den Austausch alter Leitungen, um höchste Sicherheitsstandards zu gewährleisten.
- Feuchträume und Außenbereiche: Dank ihres robusten Aufbaus kann die Leitung sicher in Badezimmern, Kellern und geschützten Außenbereichen verlegt werden.
- Unterputz- und Unterrohrverlegung: Die flexible und doch widerstandsfähige Beschaffenheit ermöglicht eine problemlose Installation in Installationsrohren oder direkt im Putz.
Eigenschaften, die überzeugen – Qualität und Sicherheit
Die Mantelleitung NYM-J 4 x 1,5 mm² Grau zeichnet sich durch ihre herausragende Materialqualität und durchdachte Konstruktion aus, die höchste Sicherheit und Langlebigkeit garantiert:
- Leiter: Die Leiter bestehen aus feindrähtigem Kupfer, was eine hohe elektrische Leitfähigkeit und Flexibilität ermöglicht. Dies erleichtert die Verarbeitung und sorgt für eine optimale Stromübertragung.
- Isolierung: Die Innenisolierung der einzelnen Adern besteht aus PVC (Polyvinylchlorid), einem bewährten und robusten Isoliermaterial, das die Leiter zuverlässig schützt und Spannungsüberschläge verhindert.
- Außenmantel: Der widerstandsfähige Außenmantel aus PVC bietet zusätzlichen Schutz gegen mechanische Beschädigungen, Feuchtigkeit und chemische Einflüsse. Das graue Design fügt sich dezent in die meisten Umgebungen ein und erleichtert die Kennzeichnung von Installationen.
- Normenkonformität: Die Leitung entspricht den relevanten VDE-Normen (z.B. VDE 0250-2-21), was Ihnen die Gewissheit gibt, ein Produkt von höchster Qualität und Sicherheit zu verwenden.
- UV-Beständigkeit: Obwohl die Leitung primär für den Innenbereich konzipiert ist, bietet der PVC-Mantel eine gewisse Beständigkeit gegenüber UV-Strahlung, was bei kurzzeitiger oder teilweiser Exposition von Vorteil sein kann.
Technische Spezifikationen im Detail
Um Ihnen einen klaren Überblick über die technischen Daten dieser Mantelleitung zu geben, haben wir die wichtigsten Spezifikationen in der folgenden Tabelle zusammengefasst:
| Merkmal | Spezifikation |
|---|---|
| Leitungstyp | Mantelleitung NYM-J |
| Anzahl der Leiter | 4 Adern |
| Nennquerschnitt der Leiter | 1,5 mm² |
| Leitermaterial | Kupfer, blank, feindrähtig |
| Ader-Isolierung | PVC |
| Mantelmaterial | PVC |
| Farbe des Mantels | Grau |
| Nennspannung | 450/750 V |
| Temperaturbereich bei Verlegung | -5 °C bis +70 °C |
| Max. Betriebstemperatur (Leiter) | +70 °C |
| Außendurchmesser (ca.) | 10,5 mm (variiert je nach Hersteller) |
| Rauchgasentwicklung (bei Brand) | Nicht-brennbar gemäß VDE 0482-60332-1-2, IEC 60332-1-2 |
| Halogenfreiheit | Nein (PVC ist halogenhaltig) |
Die Vorteile für Ihre Installation – Warum NYM-J?
Die Wahl der richtigen Leitung ist entscheidend für die Sicherheit und Funktionalität Ihrer elektrischen Anlagen. Die Mantelleitung NYM-J 4 x 1,5 mm² Grau bietet Ihnen entscheidende Vorteile:
- Hohe Sicherheit: Die Leitung erfüllt strenge deutsche und europäische Normen, was Ihnen ein Höchstmaß an elektrischer Sicherheit garantiert. Die robuste Isolierung schützt zuverlässig vor Stromschlägen.
- Langlebigkeit: Hochwertige Materialien und die widerstandsfähige Konstruktion sorgen für eine lange Lebensdauer der Installation, auch unter anspruchsvollen Bedingungen.
- Einfache Verarbeitung: Der feindrähtige Kupferleiter und der flexible PVC-Mantel erleichtern das Abisolieren und Anschließen der Adern. Die Leitung lässt sich gut in Kabelkanälen und Rohren verlegen.
- Vielseitigkeit: Ob im Wohnbereich, in Feuchträumen oder im Außenbereich – diese Leitung ist für eine breite Palette von Anwendungen geeignet und minimiert die Notwendigkeit, unterschiedliche Leitungsarten für verschiedene Bereiche zu beschaffen.
- Kosteneffizienz: Im Vergleich zu speziellen Installationsleitungen bietet die NYM-J ein hervorragendes Preis-Leistungs-Verhältnis für Standardinstallationen, ohne Kompromisse bei der Qualität einzugehen.
- Standardisierung: Die weit verbreitete Verfügbarkeit und die Einhaltung von Normen machen die NYM-J-Leitung zu einem etablierten und gut verstandenen Produkt für Fachleute.

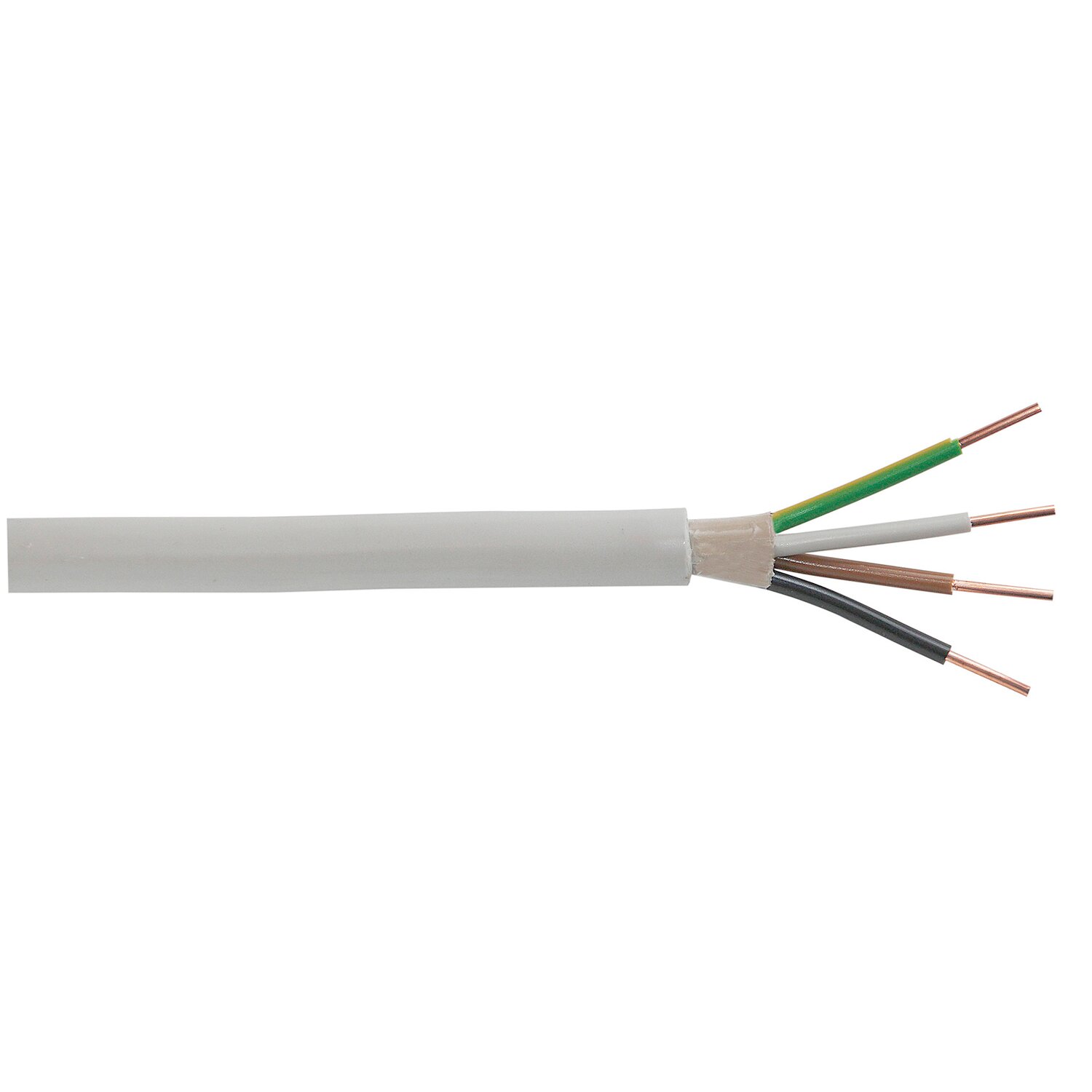

Der Aufbau der Mantelleitung – Was steckt dahinter?
Um die Leistungsfähigkeit und Sicherheit der NYM-J Mantelleitung zu verstehen, lohnt sich ein Blick auf ihren inneren Aufbau. Jede Komponente spielt eine entscheidende Rolle für die Gesamtperformance und Zuverlässigkeit des Kabels.
Im Kern jeder der vier Adern befindet sich ein Leiter aus blankem Kupfer. Die Bezeichnung „feindrähtig“ (oft mit „f“ gekennzeichnet, hier aber durch die Norm für NYM-J als Standard angenommen) bedeutet, dass der Leiter aus mehreren dünnen Einzeldrähten besteht. Dies verleiht der Leitung eine ausgezeichnete Flexibilität, was die Verlegung in engen Räumen, Biegungen und das Einführen in Installationsrohre erheblich erleichtert. Die hohe Reinheit des Kupfers gewährleistet dabei eine optimale elektrische Leitfähigkeit und minimiert Energieverluste.
Um diesen Kupferleiter schützt eine Isolierung aus PVC (Polyvinylchlorid). Diese Isolierschicht ist entscheidend für die elektrische Sicherheit. Sie verhindert, dass der Strom die Ader verlässt und ungewollt in Berührung kommt. PVC ist ein robustes Material, das gute Isolationseigenschaften aufweist und mechanischen Beanspruchungen standhält. Die Farbe der Einzeladern (typischerweise braun, schwarz, grau und blau für die Schutzleiteradern, wobei die exakte Farbgebung gemäß den aktuellen Normen zu prüfen ist) dient der eindeutigen Kennzeichnung und erleichtert die korrekte Verdrahtung.
Der äußere Abschluss bildet ein ebenfalls aus PVC gefertigter Mantel. Dieser Außenmantel ist die erste Verteidigungslinie gegen äußere Einflüsse. Er schützt die darunterliegenden isolierten Adern vor mechanischer Beschädigung wie Kratzern, Schnitten oder Quetschungen, die bei der Installation oder im späteren Betrieb auftreten können. Zudem bietet er einen gewissen Schutz gegen Umwelteinflüsse wie Staub und Feuchtigkeit, was die Verlegung in verschiedenen Umgebungen ermöglicht. Die graue Farbe des Mantels ist ein gängiges Merkmal von Installationskabeln und lässt sich gut mit anderen Baustoffen und Installationselementen kombinieren.
Zusammen bilden diese Schichten ein robustes und sicheres Installationskabel, das für den Einsatz in einer Vielzahl von Anwendungen bestens geeignet ist. Die Kombination aus flexiblem Kupferleiter, schützender PVC-Isolierung und widerstandsfähigem PVC-Mantel macht die NYM-J-Leitung zu einem Eckpfeiler moderner Elektroinstallationen.
Sicherheit geht vor – Beachten Sie die Verlegehinweise
Obwohl die NYM-J Mantelleitung für vielfältige Einsatzbereiche konzipiert ist, ist die Einhaltung der korrekten Verlegevorschriften unerlässlich, um die Sicherheit und Langlebigkeit Ihrer Installation zu gewährleisten. Beachten Sie stets die aktuellen Normen und Herstellerangaben.
- Maximale Betriebstemperatur: Die maximale Betriebstemperatur für die Leiter der NYM-J Leitung liegt bei +70 °C. Achten Sie darauf, dass die Leitungstemperatur auch unter Last diesen Wert nicht überschreitet. Eine Überhitzung kann die Isolierung beschädigen und zu gefährlichen Situationen führen.
- Umgebungs- und Verlegetemperaturen: Während der Verlegung sollte die Umgebungstemperatur nicht unter -5 °C fallen. Bei niedrigeren Temperaturen kann das PVC spröde werden und bei Biegungen brechen.
- Mechanische Belastung: Vermeiden Sie übermäßige Zug- und Druckbelastungen während der Verlegung. Obwohl die Leitung robust ist, können extreme mechanische Kräfte die Isolation beschädigen.
- UV-Schutz bei Außenverlegung: Bei der Verlegung im Freien sollte die Leitung vor direkter und dauerhafter Sonneneinstrahlung geschützt werden, beispielsweise durch Verlegung in einem UV-beständigen Rohr. Der PVC-Mantel bietet zwar eine gewisse Beständigkeit, ist aber nicht für eine ungeschützte Langzeitexposition ausgelegt.
- Feuchtigkeitsbeständigkeit: Die NYM-J Leitung ist für die Verlegung in trockenen, feuchten und nassen Räumen geeignet. Direkte und dauerhafte Einwirkung von Wasser, beispielsweise im Erdreich ohne zusätzlichen Schutz, ist jedoch zu vermeiden.
FAQ – Häufig gestellte Fragen zu Mantelleitung NYM-J 4 x 1,5 Grau 10 m
Was bedeutet die Bezeichnung NYM-J genau?
NYM-J ist eine standardisierte Bezeichnung für eine flexible Mantelleitung nach deutscher Norm. „NY“ steht für Kupferleiter, „M“ für PVC-Isolierung und Mantel. Der Buchstabe „J“ kennzeichnet die Leitung als ausgeführt mit einem grün-gelben Schutzleiter. Die NYM-J Leitung ist für die feste Verlegung in trockenen, feuchten und nassen Räumen sowie im Freien (unter Putz) vorgesehen.
Ist diese Leitung für den Einsatz in Feuchträumen geeignet?
Ja, die Mantelleitung NYM-J ist explizit für die Verlegung in trockenen, feuchten und nassen Räumen zugelassen. Ihr robuster PVC-Mantel bietet Schutz vor Feuchtigkeit. Dennoch sollte die Leitung nicht dauerhaft direkt im Wasser liegen.
Kann ich die Leitung auch im Außenbereich verwenden?
Die NYM-J Leitung ist für die Verlegung im Freien unter Putz zugelassen. Eine direkte, ungeschützte Verlegung im Freien, die UV-Strahlung und extremen Witterungsbedingungen ausgesetzt ist, wird nicht empfohlen. In solchen Fällen sind speziell dafür ausgelegte Kabeltypen zu verwenden oder die NYM-J Leitung muss durch geeignete Schutzrohre geschützt werden.
Welche Leiterfarben sind in dieser 4-adrigen Leitung üblich?
Gemäß den aktuellen Normen sind die üblichen Farben für eine 4-adrige Leitung wie folgt: Braun und Schwarz für die Außenleiter, Grau für den Neutralleiter und Grün-Gelb für den Schutzleiter. Die exakte Farbgebung kann je nach Hersteller leicht variieren, sollte aber stets den gültigen Installationsvorschriften entsprechen.
Wie schneide und abisoliere ich die NYM-J Leitung am besten?
Für das Abisolieren des Außenmantels empfiehlt sich ein Kabelmesser oder ein spezieller Kabelabisolierer, der so eingestellt ist, dass nur der Mantel durchtrennt und nicht die darunterliegende Isolierung der Adern beschädigt wird. Anschließend kann die Isolierung der einzelnen Adern mit einem Seitenschneider oder einem geeigneten Abisolierwerkzeug entfernt werden.
Was ist der Unterschied zwischen NYM-J und NYM-O?
Der Hauptunterschied liegt in der Ausführung des Schutzleiters. NYM-J bedeutet, dass die Leitung einen grün-gelben Schutzleiter enthält. NYM-O bedeutet, dass die Leitung keinen Schutzleiter enthält. Für die meisten Installationen, bei denen ein Schutzleiter erforderlich ist, ist NYM-J die korrekte Wahl.
Kann ich die Leitung auch über die angegebene Länge hinaus verlängern?
Ja, Sie können die Leitung über die 10 Meter hinaus verlängern. Dies geschieht üblicherweise durch eine fachgerechte Verbindung mittels geeigneter Klemmen oder Lötverbindungen, die in einer Anschlussdose oder einem Verteiler untergebracht sind. Achten Sie darauf, dass die Verbindungsstelle den gleichen oder einen höheren Schutzgrad aufweist und alle einschlägigen elektrotechnischen Vorschriften eingehalten werden.
