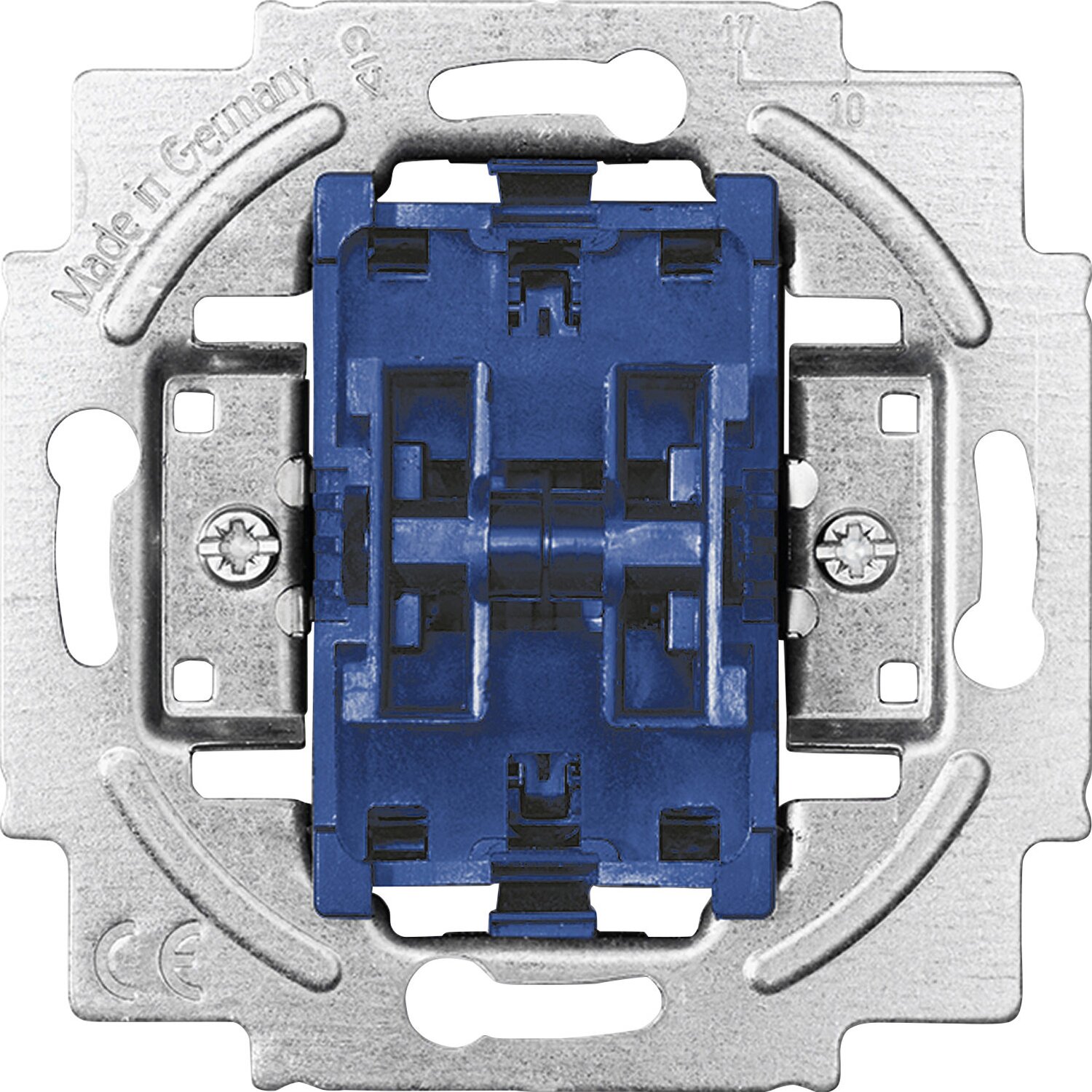

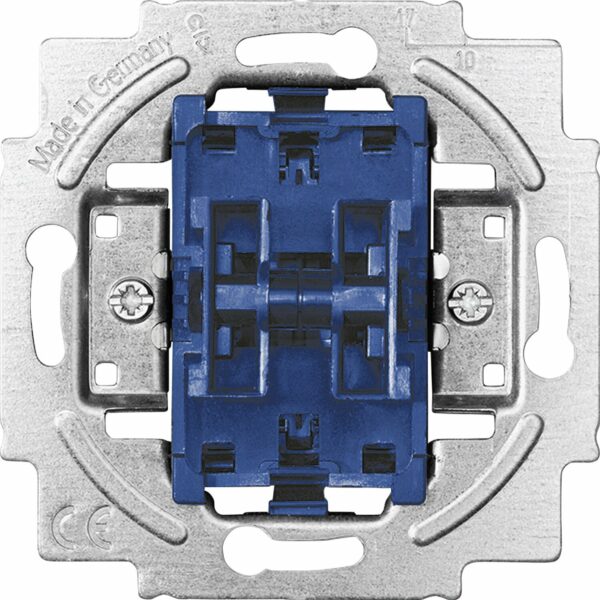

Busch-Jaeger Schaltereinsatz Wechsel/Wechsel: Präzise Steuerung für Ihre Elektrik
Der Busch-Jaeger Schaltereinsatz Wechsel/Wechsel ist die ideale Lösung für alle, die eine zuverlässige und präzise Steuerung von Lichtkreisen oder anderen elektrischen Verbrauchern wünschen, die von zwei unterschiedlichen Orten aus geschaltet werden müssen. Ob im Flur, im Treppenhaus oder in größeren Räumen – dieser Schaltereinsatz bietet Ihnen die Flexibilität und Sicherheit, die Sie für Ihre Elektroinstallation benötigen. Busch-Jaeger steht seit Jahrzehnten für Qualität und Langlebigkeit, und dieser Schaltereinsatz bildet da keine Ausnahme.
Die Vorteile des Busch-Jaeger Schaltereinsatzes Wechsel/Wechsel
- Zwei-Wege-Schaltung: Ermöglicht das Schalten eines Stromkreises von zwei unterschiedlichen Positionen aus. Dies erhöht den Komfort und die Sicherheit erheblich, beispielsweise im Treppenhaus, wo Sie das Licht von unten und von oben steuern können.
- Hohe Zuverlässigkeit: Busch-Jaeger verbaut ausschließlich hochwertige Materialien und Komponenten, um eine lange Lebensdauer und eine störungsfreie Funktion zu gewährleisten. Verlassen Sie sich auf einen Schalter, der auch nach Jahren des Gebrauchs zuverlässig arbeitet.
- Einfache Installation: Der Schaltereinsatz ist für die gängigen Installationsmethoden konzipiert und lässt sich von erfahrenen Elektrofachkräften unkompliziert in bestehende oder neue Unterputzdosen integrieren.
- Vielseitige Anwendungsmöglichkeiten: Neben der klassischen Beleuchtungssteuerung eignet sich dieser Schaltereinsatz auch für die Steuerung anderer Verbraucher, die von zwei Orten aus bedient werden sollen, wie beispielsweise Lüftungsanlagen oder Rollladenmotoren (mit entsprechender Absicherung).
- Deutsche Ingenieurskunst: Profitieren Sie von der Präzision und dem Qualitätsbewusstsein, das Busch-Jaeger als traditionsreichen deutschen Hersteller auszeichnet.
Technische Spezifikationen und Eigenschaften
Der Busch-Jaeger Schaltereinsatz Wechsel/Wechsel zeichnet sich durch seine solide Bauweise und seine durchdachte Funktionalität aus. Er ist für den Einsatz in 230V Wechselstromnetzen konzipiert und bietet eine Nennbelastbarkeit, die für die meisten gängigen Anwendungen im Wohn- und Objektbereich ausreichend ist.
| Merkmal | Beschreibung |
|---|---|
| Schaltfunktion | Wechselschaltung (Kreuzschaltung nicht möglich mit diesem Einsatz allein) |
| Nennspannung | 230 V ~ |
| Nennstrom | 10 AX (entspricht einer maximalen Belastung von 10 Ampere bei induktiver Last) |
| Anschlussart | Schraubklemmen für eine sichere und dauerhafte Verbindung |
| Material | Hochwertiger, bruchfester Thermoplast, der auch bei intensiver Nutzung beständig ist. Die Oberfläche ist pflegeleicht und unempfindlich gegenüber Fingerabdrücken. |
| Einsatzbereich | Unterputzinstallation in Standard-Gerätedosen; geeignet für den Einsatz in Wohnräumen, Büros und öffentlichen Gebäuden. |
| Schutzart (bei entsprechender Abdeckung) | IP20 (Schutz gegen Fremdkörper und Berührung, aber nicht gegen Wasser) |
| Farbe | Typischerweise in reinweiß (RAL 9010) oder ähnlichen neutralen Tönen erhältlich, die sich harmonisch in jede Wandgestaltung einfügen. |
Die Technik hinter der Wechselschaltung
Die Wechselschaltung ist eine der grundlegendsten und nützlichsten Schaltungsvarianten in der Elektroinstallation. Sie ermöglicht es Ihnen, einen Verbraucher – in der Regel eine Lampe – von zwei verschiedenen Punkten aus ein- und auszuschalten. Dies geschieht durch die Verwendung von zwei Wechselschaltern, die miteinander verbunden sind. Der Schaltereinsatz von Busch-Jaeger ist das Herzstück dieser Schaltung. Er verfügt über drei Anschlusspunkte: einen gemeinsamen Anschluss (L oder L1) und zwei Schaltausgänge (1 und 2). Wenn Sie den Schalter betätigen, wird der Stromkreis entweder über den einen oder den anderen Schaltausgang zum Verbraucher geleitet. Wenn der zweite Wechselschalter betätigt wird, ändert sich ebenfalls der Strompfad, sodass der Verbraucher ein- oder ausgeschaltet wird, unabhängig vom Zustand des ersten Schalters. Diese Logik ist essentiell für den Komfort und die Funktionalität in vielen Bereichen Ihres Zuhauses.
Installation und Kompatibilität
Für die korrekte Installation des Busch-Jaeger Schaltereinsatzes Wechsel/Wechsel ist die Beauftragung einer qualifizierten Elektrofachkraft unerlässlich. Dies gewährleistet nicht nur Ihre Sicherheit, sondern auch die Einhaltung der geltenden Normen und Vorschriften. Der Schaltereinsatz ist so konzipiert, dass er in die meisten gängigen Unterputzdosen passt, die in der deutschen Elektroinstallation verwendet werden. Sie benötigen für die komplette Funktion zusätzlich einen zweiten Wechselschalter und passende Abdeckungen aus einer Busch-Jaeger Schalterserie (z.B. futura, alpha, Carat, etc.), um ein einheitliches Design zu erzielen. Achten Sie bei der Auswahl der Abdeckungen auf die Kompatibilität mit dem entsprechenden Schalterprogramm und der Anzahl der benötigten Schalter.
Busch-Jaeger: Ein Name für Vertrauen und Qualität
Wenn es um Elektroinstallationen geht, ist der Name Busch-Jaeger seit über 100 Jahren ein Synonym für deutsche Ingenieurskunst, höchste Qualität und herausragende Zuverlässigkeit. Das Unternehmen hat sich über Generationen hinweg einen Namen gemacht, indem es innovative Produkte entwickelt, die sowohl funktional als auch ästhetisch überzeugen. Der Schaltereinsatz Wechsel/Wechsel ist ein Paradebeispiel für diese Philosophie. Er ist robust gebaut, einfach zu bedienen und fügt sich nahtlos in die vielfältigen Schalterprogramme von Busch-Jaeger ein, sodass Sie ein stimmiges Gesamtbild in Ihren Räumen schaffen können. Mit Busch-Jaeger investieren Sie in die Langlebigkeit und Sicherheit Ihrer Elektroinstallation.
FAQ – Häufig gestellte Fragen zu Busch-Jaeger Schaltereinsatz Wechsel/Wechsel
Was genau bedeutet Wechselschaltung und wann wird sie benötigt?
Eine Wechselschaltung ermöglicht es Ihnen, ein Licht oder einen anderen elektrischen Verbraucher von zwei unterschiedlichen Orten aus ein- und auszuschalten. Dies ist besonders praktisch in Bereichen wie Treppenhäusern, langen Fluren oder großen Räumen, wo Sie den Schalter an beiden Enden des Bereichs bedienen möchten, um beispielsweise das Licht ein- oder auszuschalten, ohne zurückgehen zu müssen.
Kann ich diesen Schaltereinsatz auch für eine Kreuzschaltung verwenden?
Nein, dieser Schaltereinsatz ist ausschließlich für die Wechselschaltung konzipiert. Für eine Kreuzschaltung, bei der ein Verbraucher von drei oder mehr Orten gesteuert werden soll, benötigen Sie zusätzlich einen Kreuzschalter und müssen die entsprechenden Schaltpläne beachten.
Benötige ich spezielles Werkzeug für die Installation?
Die Installation des Schaltereinsatzes selbst erfordert Standardwerkzeuge für Elektroinstallationen wie Schraubendreher. Wichtiger ist jedoch, dass die Installation von einer qualifizierten Elektrofachkraft durchgeführt wird, um die Sicherheit zu gewährleisten und Normen einzuhalten.
Welche Art von Abdeckung benötige ich für diesen Schaltereinsatz?
Sie benötigen eine passende Abdeckplatte aus einer Busch-Jaeger Schalterserie. Diese Abdeckungen sind in verschiedenen Designs und Farben erhältlich und werden auf den Schaltereinsatz aufgesteckt oder geschraubt. Achten Sie darauf, eine Abdeckung zu wählen, die für die Wechselschaltung und die gewünschte Anzahl von Schaltern ausgelegt ist.
Wie viele Adern muss ich zum Anschluss des Schaltereinsatzes führen?
Für eine Wechselschaltung benötigen Sie im Allgemeinen drei Anschlussdrähte zwischen den beiden Schalterdosen, zuzüglich der Zuführungs- und Abgangsleitungen. Eine Elektrofachkraft wird Ihnen genau sagen können, welche Leitungen Sie benötigen und wie diese korrekt anzuschließen sind.
Ist der Schaltereinsatz auch für den Einsatz im Außenbereich geeignet?
Der Schaltereinsatz selbst ist für die Unterputzinstallation konzipiert und hat die Schutzart IP20. Für den Außenbereich oder Feuchträume benötigen Sie spezielle Schalterprogramme mit höherer Schutzart (z.B. IP44 oder höher) und entsprechend geeignete Einsätze.
Was bedeutet die Angabe „10 AX“ bei der Nennstromstärke?
Die Angabe „10 AX“ bezieht sich auf die Nennstromstärke bei induktiven Lasten, was bei Lampen mit Transformatoren oder elektronischen Vorschaltgeräten relevant ist. Dies bedeutet, dass der Schalter für eine Belastung von bis zu 10 Ampere bei solchen Verbrauchern ausgelegt ist. Für rein ohmsche Lasten wie Glühlampen ist die Kapazität oft höher.
