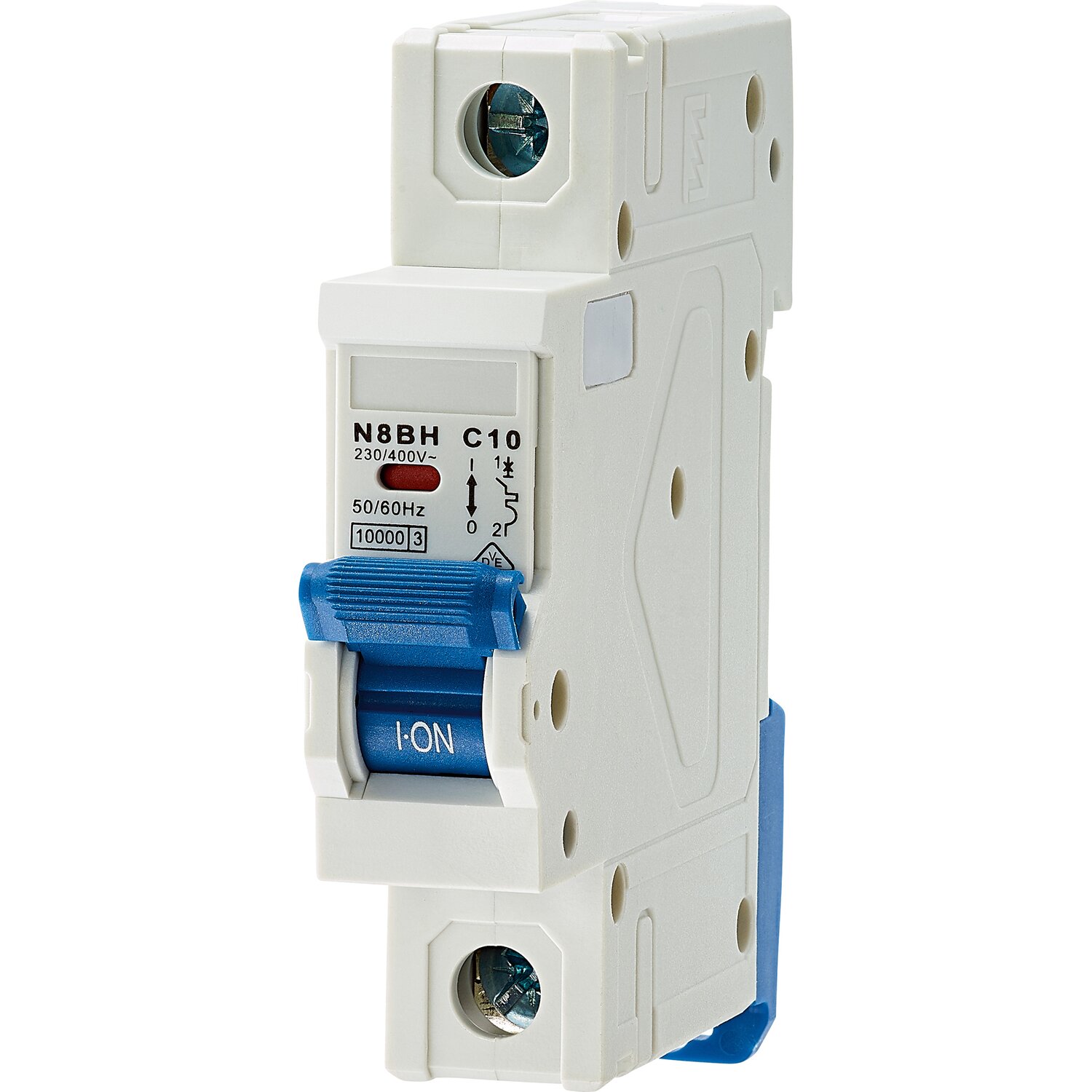

Sicherheit und Kontrolle für Ihre Elektroinstallation: Einbauautomat 1-polig 10 A Charakteristik C
Sie suchen nach einer zuverlässigen und leistungsstarken Lösung zur Absicherung Ihrer elektrischen Kreise? Dieser Einbauautomat 1-polig mit 10 Ampere Nennstrom und Charakteristik C ist die ideale Wahl für anspruchsvolle Heimwerker und professionelle Elektriker, die Wert auf höchste Sicherheit, präzise Auslösecharakteristik und langlebige Qualität legen. Er schützt empfindliche Geräte vor Überlastung und Kurzschluss und sorgt so für einen reibungslosen Betrieb Ihrer elektrischen Anlagen.
Präzise Auslösung für vielfältige Anwendungen
Die Charakteristik C ist speziell dafür konzipiert, auch kurzzeitige Überstromspitzen, wie sie beim Einschalten von Geräten mit Motoren auftreten (z.B. Pumpen, Lüfter, Werkzeugmaschinen), sicher zu tolerieren, ohne vorschnell auszulösen. Gleichzeitig bietet sie einen schnellen Schutz bei Kurzschlüssen. Dies macht den Einbauautomaten 1-polig 10 A Charakteristik C zur perfekten Absicherung für Stromkreise mit wechselnder und höherer Anlaufstrombelastung. Ob in Werkstätten, Garagen, Heizungsräumen oder für den Anschluss von leistungsstarken Haushaltsgeräten – dieser Automat gewährleistet einen sicheren und unterbrechungsfreien Betrieb.
Herausragende Vorteile für Ihre Sicherheit und Ihren Komfort
Höchste Ausfallsicherheit: Durch die präzise und zuverlässige Auslösecharakteristik C werden Ihre Geräte effektiv vor Schäden durch Überlastung und Kurzschluss geschützt.
Robuste Bauweise: Gefertigt aus hochwertigen Materialien, garantiert dieser Einbauautomat eine lange Lebensdauer und Beständigkeit gegenüber den Anforderungen im Elektroinstallationsbereich.
Einfache Montage: Der Automat ist für die einfache Montage auf einer Standard-Hutschiene (DIN-Schiene) in jeder gängigen Verteilerdose ausgelegt, was den Installationsprozess beschleunigt.
Kompaktes Design: Mit seiner kompakten Bauform benötigt der Automat nur wenig Platz im Verteilerkasten und ermöglicht so eine effiziente Raumnutzung.
Verschleißfeste Kontakte: Die hochwertigen Kontakte sorgen für eine zuverlässige Stromleitung über viele Schaltzyklen hinweg.
Klare Kennzeichnung: Alle wichtigen Informationen wie Nennstrom, Charakteristik und Spannung sind deutlich auf dem Gehäuse angebracht, was eine einfache Identifikation und Wartung ermöglicht.
Sicherer Betrieb auch bei Temperaturschwankungen: Der Automat ist für einen breiten Temperaturbereich ausgelegt und gewährleistet so auch unter wechselnden Umgebungsbedingungen eine zuverlässige Funktion.
Detaillierte Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Nennstrom | 10 Ampere (A) – Optimal für viele typische Anwendungen im Haushalt und Handwerk. |
| Auslösecharakteristik | C – Geeignet für Verbraucher mit höheren Anlaufströmen wie Elektromotoren, Transformatoren und einige Leuchtmittel. Schützt zuverlässig vor Überlast und Kurzschluss. |
| Schutzart | IP20 – Bietet Schutz gegen das Eindringen von Fremdkörpern und Berührungsschutz für exponierte Teile. |
| Anzahl der Pole | 1-polig – Absicherung eines einzelnen Außenleiters (Phase). |
| Bemessungsspannung | Bis zu 400V AC – Universell einsetzbar in den gängigen Stromnetzen. |
| Schaltvermögen | 6 kA – Hohe Kapazität zur sicheren Abschaltung bei Kurzschlussströmen, schützt die weiterführenden Stromkreise. |
| Montageart | Hutschiene (DIN-Schiene) – Standardisierte Montage für einfache Integration in Schaltschränke und Verteiler. |
| Betriebstemperatur | -25°C bis +45°C – Zuverlässige Funktion auch unter extremen Temperaturbedingungen. |
Umfassende Einsatzmöglichkeiten für Profis und Heimwerker
Dieser Einbauautomat 1-polig 10 A Charakteristik C ist ein unverzichtbares Bauteil für jede moderne Elektroinstallation. Seine Vielseitigkeit und die präzise Auslösecharakteristik machen ihn zur ersten Wahl für eine breite Palette von Anwendungen.
In der Werkstatt leistet er hervorragende Dienste beim Schutz von Stromkreisen, die Maschinen mit Elektromotoren versorgen. Denken Sie an Ihre Tischkreissäge, die Standbohrmaschine oder den Kompressor. Diese Geräte ziehen beim Start kurzzeitig deutlich mehr Strom, als sie im Dauerbetrieb benötigen. Die Charakteristik C dieses Automaten ist genau dafür ausgelegt und vermeidet unnötige Auslösungen, während sie dennoch den nötigen Schutz bei einem Kurzschluss bietet.
Auch im Heizungsraum ist dieser Automat ein wichtiger Bestandteil. Pumpen für Heizungs- und Warmwassersysteme, Lüfter für kontrollierte Wohnraumlüftungsanlagen oder auch Zirkulationspumpen fallen unter die Kategorie der Verbraucher mit höherem Anlaufstrom. Eine zuverlässige Absicherung ist hier unerlässlich, um den Komfort Ihres Zuhauses zu gewährleisten.
Im eigenen Zuhause finden sich ebenfalls zahlreiche Einsatzgebiete. Die Absicherung von Waschmaschinen, Trocknern oder auch leistungsstarken Kühlsystemen profitiert von der Charakteristik C. Auch für die Stromversorgung von Garagen, wo oft Werkzeuge mit Elektromotoren zum Einsatz kommen, ist dieser Automat ideal geeignet.
Selbst in gewerblichen Umgebungen, wo spezielle Maschinen und Anlagen zum Einsatz kommen, wo der Anlaufstrom eine entscheidende Rolle spielt, ist dieser 1-polige Einbauautomat mit Charakteristik C eine sichere Wahl. Er integriert sich nahtlos in bestehende oder neue Verteilersysteme und bietet ein hohes Maß an Sicherheit und Zuverlässigkeit.
FAQ – Häufig gestellte Fragen zu Einbauautomat 1-polig 10 A Charakteristik C
Was bedeutet die Auslösecharakteristik „C“ genau?
Die Auslösecharakteristik „C“ gibt an, bei welchem Vielfachen des Nennstroms der Automat auslöst. Bei Charakteristik C löst der Automat bei einem 5- bis 10-fachen des Nennstroms aus. Das bedeutet, er toleriert kurzzeitige Überstromspitzen, die beim Einschalten von Geräten mit Motoren, Transformatoren oder Kondensatorbänken auftreten können, ohne sofort auszulösen. Bei einem Kurzschluss hingegen löst er sehr schnell aus, um die Anlage zu schützen.
Für welche Geräte ist ein Einbauautomat mit Charakteristik C am besten geeignet?
Ein Automaten mit Charakteristik C ist ideal für Geräte, die beim Starten einen höheren Einschaltstrom benötigen. Dazu gehören typischerweise Geräte mit Elektromotoren wie Pumpen, Lüfter, Kompressoren, aber auch bestimmte Lampen (wie Leuchtstofflampen mit Vorschaltgeräten) und Transformatoren. Er ist somit eine gute Wahl für Werkstattausrüstung, Haushaltsgroßgeräte und industrielle Anwendungen.
Wie unterscheidet sich die Charakteristik C von Charakteristik B oder D?
Charakteristik B löst bereits bei 3- bis 5-fachem Nennstrom aus und ist für rein ohmsche Verbraucher oder Geräte mit sehr geringem Anlaufstrom gedacht. Charakteristik D löst erst bei 10- bis 20-fachem Nennstrom aus und ist für Geräte mit extrem hohen Anlaufströmen, wie z.B. Schweißgeräte oder große Industriemotoren, konzipiert. Charakteristik C liegt somit dazwischen und deckt einen breiten Bereich von Anwendungen ab.
Ist dieser Automat für den Einsatz in Wohngebäuden geeignet?
Ja, absolut. Die Charakteristik C ist auch in Wohngebäuden sehr gebräuchlich, insbesondere für Stromkreise, die Geräte mit Motoren oder höheren Anlaufströmen versorgen. Typische Anwendungen sind hier Waschmaschinen, Trockner, Kühlschränke, Klimaanlagen oder auch Garagenanschlüsse. Er bietet eine sichere und zuverlässige Absicherung.
Was bedeutet „1-polig“ bei diesem Einbauautomaten?
„1-polig“ bedeutet, dass der Automat nur einen Leiter (üblicherweise den Außenleiter, auch Phase genannt) absichert und schaltet. Der Neutralleiter bleibt in der Regel durchgeschleift. Dies ist die Standardkonfiguration für die Absicherung einzelner Stromkreise in vielen Installationen. Für bestimmte Anwendungen oder in älteren Installationen können auch 2-polige Automaten (die Außen- und Neutralleiter gleichzeitig schalten) erforderlich sein.
Welche Spannung ist mit diesem Automaten abgesichert?
Dieser Einbauautomat ist für eine Bemessungsspannung von bis zu 400V AC ausgelegt. Dies deckt die gängigen einphasigen (230V) und dreiphasigen (400V) Netzspannungen ab, die in Europa üblich sind. Es ist wichtig, die Spannung des zu schützenden Stromkreises mit der Bemessungsspannung des Automaten abzugleichen.
Wie installiere ich diesen Einbauautomaten sicher?
Die Installation von elektrischen Komponenten sollte stets von einer qualifizierten Elektrofachkraft durchgeführt werden. Grundsätzlich wird der Automat auf einer Standard-Hutschiene (DIN-Schiene) in einem Verteilerkasten montiert. Der Leiter, der abgesichert werden soll, wird an den Eingang des Automaten angeschlossen, und der Ausgang wird dann zum nachgeschalteten Stromkreis geführt. Beachten Sie stets die geltenden VDE-Vorschriften und die Herstellerangaben.
