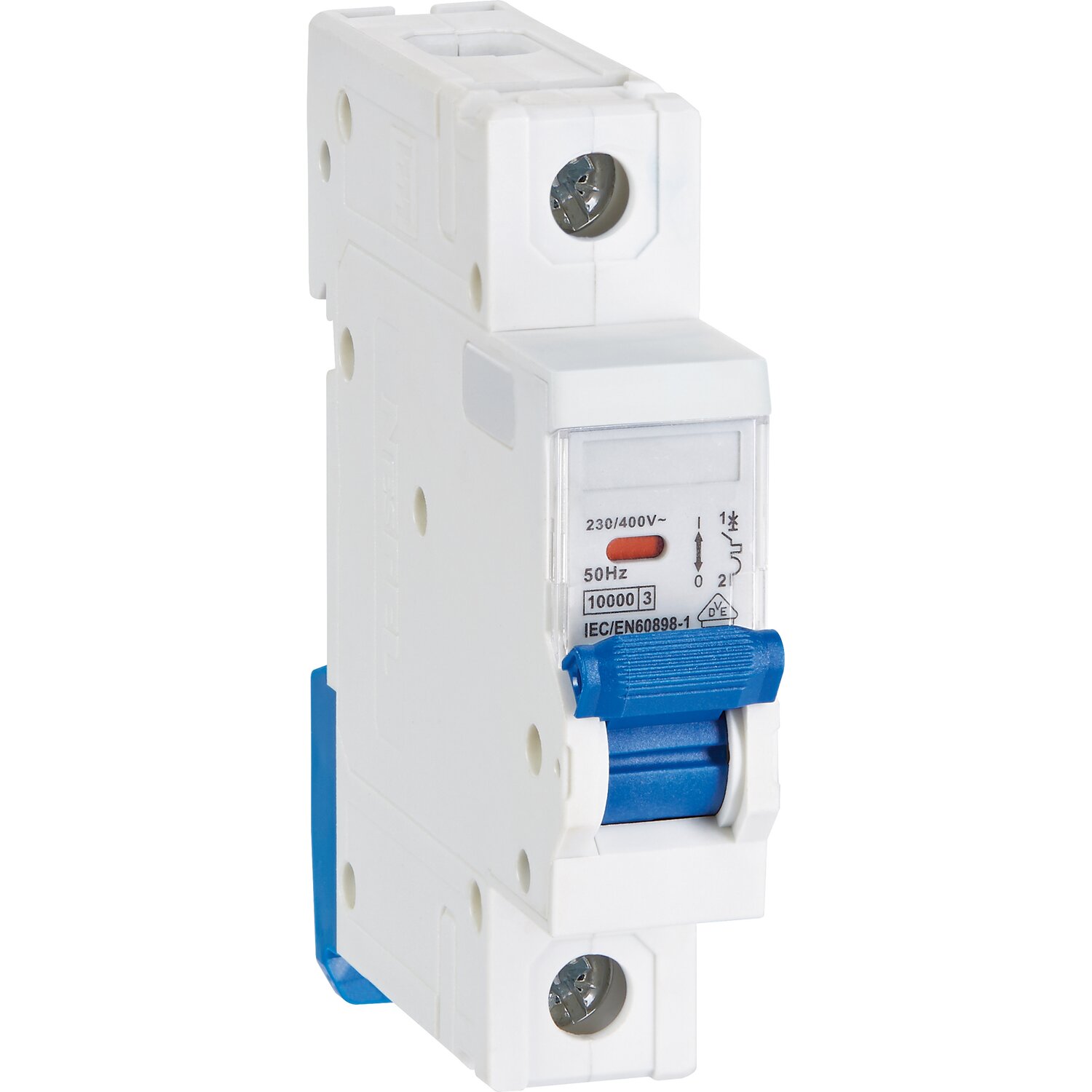

Schutz und Sicherheit in Ihrer Elektroinstallation: Der Einbauautomat 1-polig 16 A
Für eine zuverlässige und sichere Stromversorgung in Ihrem Zuhause oder Betrieb ist die Wahl der richtigen Absicherung entscheidend. Der Einbauautomat 1-polig 16 A ist eine essenzielle Komponente für jeden qualitätsbewussten Elektriker und Heimwerker, der Wert auf Langlebigkeit und höchste Sicherheitsstandards legt. Dieses präzise gefertigte Schutzorgan schützt Ihre elektrischen Geräte und Leitungen effektiv vor Überlastung und Kurzschluss. Er ist die ideale Lösung für die Absicherung einzelner Stromkreise in Wohngebäuden, Werkstätten oder Büros.
Zuverlässiger Schutz vor Überlastung und Kurzschluss
Die Hauptfunktion eines Einbauautomaten ist der Schutz Ihrer elektrischen Anlagen vor schädlichen elektrischen Einwirkungen. Der hier angebotene Einbauautomat 1-polig 16 A gewährleistet dies durch zwei integrierte Schutzeinrichtungen:
- Thermischer Überlastungsschutz: Dieser Mechanismus reagiert auf lang anhaltende, moderate Stromanstiege, wie sie beispielsweise durch das Einschalten vieler Geräte gleichzeitig entstehen können. Ein Bimetallstreifen erwärmt sich mit dem Stromfluss und löst bei Erreichen einer bestimmten Temperatur den Stromkreis aus, bevor die Leitungen Schaden nehmen. Dies schützt Ihre Verkabelung vor Überhitzung und potenziellen Brandgefahren.
- Elektromagnetischer Kurzschlussschutz: Bei einem plötzlichen, extrem hohen Stromanstieg, wie er bei einem Kurzschluss auftritt, greift die magnetische Auslösespule. Diese reagiert augenblicklich und unterbricht den Stromkreis in Millisekunden, um Schäden an Geräten und Leitungen sowie gefährliche Funkenbildung zu verhindern.
Präzise Leistung und einfache Handhabung
Mit einer Nennstromstärke von 16 Ampere und einer Auslösecharakteristik, die für den allgemeinen Einsatz im Wohn- und Gewerbebereich optimiert ist, bietet dieser Einbauautomat ein hohes Maß an Sicherheit und Flexibilität. Die einpolige Ausführung bedeutet, dass nur der Außenleiter (L) unterbrochen wird, während der Neutralleiter (N) dauerhaft verbunden bleibt. Dies ist der Standard für die meisten Stromkreise in modernen Elektroinstallationen.
- Einfache Installation: Der Automat ist für die Montage auf einer Standard-Hutschiene (DIN-Schiene) konzipiert, was eine schnelle und unkomplizierte Integration in bestehende oder neue Verteilungen ermöglicht.
- Klare Kennzeichnung: Eine deutliche Beschriftung des Automaten mit seiner Nennstromstärke und Typbezeichnung erleichtert die Planung und Wartung Ihrer Elektroinstallation.
- Langlebige Konstruktion: Hochwertige Materialien und eine solide Verarbeitung garantieren eine lange Lebensdauer und zuverlässige Funktion auch unter anspruchsvollen Bedingungen.
Technische Spezifikationen im Detail
Die technischen Merkmale dieses Einbauautomaten sind entscheidend für seine Leistungsfähigkeit und Sicherheit. Hier finden Sie eine detaillierte Übersicht:
| Eigenschaft | Spezifikation |
|---|---|
| Polzahl | 1-polig |
| Nennstromstärke (In) | 16 A |
| Auslösecharakteristik | Typ B (Standardcharakteristik für Wohn- und Gewerbebereiche, Ansprechstrom bei Kurzschluss 3-5 x In) |
| Nennschaltvermögen (Icn) | 6 kA (Geeignet für die meisten privaten und kleineren gewerblichen Installationen) |
| Nennspannung (Un) | 230/400 V AC (Geeignet für Wechselstrominstallationen) |
| Frequenz | 50/60 Hz |
| Schutzart | IP20 (Schutz gegen Fremdkörper ab 12,5 mm und Tropfwasser) |
| Betriebstemperatur | -25°C bis +45°C (Zuverlässiger Betrieb in einem breiten Temperaturbereich) |
| Montageart | Hutschiene (DIN EN 60715) |
| Material (Gehäuse) | Hochwertiger, flammhemmender Thermoplast (Gewährleistet Sicherheit und Langlebigkeit) |
| Anschlussquerschnitt (flexibel/starr) | 0,2-4 mm² / 0,2-6 mm² (Ermöglicht vielseitige Anschlussmöglichkeiten) |
Anwendungsbereiche: Wo der Einbauautomat seine Stärken ausspielt
Der Einbauautomat 1-polig 16 A ist ein wahres Multitalent und findet in einer Vielzahl von elektrischen Installationen Anwendung:
- Wohngebäude: Perfekt zur Absicherung von Steckdosenkreisen für Haushaltsgeräte wie Kühlschränke, Waschmaschinen oder Unterhaltungselektronik. Auch für Beleuchtungskreise geeignet.
- Büros und Arbeitsplätze: Zuverlässiger Schutz für Computer, Monitore, Drucker und andere Bürogeräte, um Datenverlust durch Stromschwankungen oder Kurzschlüsse zu vermeiden.
- Werkstätten und Garagen: Einsatz zur Absicherung von Stromkreisen für Werkzeuge, Ladegeräte oder Beleuchtung in Werkstätten, wo höhere Belastungen auftreten können.
- Gewerbliche Kleininstallationen: Geeignet für den Schutz von einzelnen Stromkreisen in kleineren Geschäften, Praxen oder Büros.
- Spezialkreise: Absicherung von spezifischen Geräten, die eine eigene Stromversorgung benötigen und deren Nennstromstärke im Bereich von 16 A liegt.
Die Vorteile für Ihre Elektroinstallation im Überblick
Investieren Sie in Sicherheit und Qualität. Die Vorteile dieses Einbauautomaten sprechen für sich:
- Höchste Sicherheit: Schützt Sie und Ihre Installation zuverlässig vor Überlastung und Kurzschluss.
- Langlebigkeit: Gefertigt aus robusten, hochwertigen Materialien für eine lange Lebensdauer.
- Einfache Integration: Passt perfekt auf Standard-Hutschienen in jeder Verteilerdose.
- Vielseitigkeit: Geeignet für eine breite Palette von Anwendungen in Wohn-, Büro- und Werkstattbereichen.
- Kostenersparnis: Vermeidet teure Schäden an Geräten und Leitungen, reduziert das Risiko von Bränden.
- Einfache Identifikation: Klare Beschriftung erleichtert die Übersicht in Ihrer Elektroinstallation.
- Konforme Normen: Erfüllt die relevanten Sicherheitsstandards und Normen für elektrische Bauteile.
FAQ – Häufig gestellte Fragen zu Einbauautomat 1-polig 16 A
Was bedeutet die Auslösecharakteristik Typ B?
Die Auslösecharakteristik Typ B gibt an, bei welchem Stromverhältnis der Automat im Falle eines Kurzschlusses auslöst. Bei Typ B erfolgt die Auslösung bei einem Strom von 3- bis 5-mal der Nennstromstärke (In). Dies ist die gängigste Charakteristik für Wohngebäude und Büros, da sie für die typischen Anlaufströme von Haushaltsgeräten und Beleuchtungssystemen optimiert ist und dennoch einen schnellen Schutz bei Kurzschlüssen bietet.
Ist dieser Einbauautomat für den Einsatz in feuchten Umgebungen geeignet?
Nein, dieser Einbauautomat ist mit der Schutzart IP20 klassifiziert. Dies bedeutet, dass er gegen feste Fremdkörper mit einem Durchmesser von mehr als 12,5 mm geschützt ist, aber keinen Schutz gegen Wasser bietet. Für feuchte oder nasse Umgebungen sind spezielle, entsprechend gekennzeichnete Schutzschalter mit höherer Schutzart (z.B. IP44 oder höher) erforderlich.
Kann ich diesen Automaten für die Absicherung einer Waschmaschine verwenden?
Ja, ein Einbauautomat mit 16 Ampere und der Charakteristik Typ B ist in der Regel für die Absicherung eines einzelnen Stromkreises für eine Waschmaschine gut geeignet, sofern die Anschlussleistung der Waschmaschine dies zulässt und keine weiteren Geräte an diesem Stromkreis angeschlossen sind, die die 16 Ampere Grenze überschreiten könnten. Es ist immer ratsam, die spezifischen Anforderungen des Gerätherstellers zu prüfen.
Welche Kabelquerschnitte kann ich an diesen Automaten anschließen?
Dieser Einbauautomat ist für den Anschluss von flexiblen Kabeln mit einem Querschnitt von 0,2 bis 4 mm² und von starren Kabeln mit einem Querschnitt von 0,2 bis 6 mm² ausgelegt. Dies deckt die gängigen Kabelquerschnitte für Wohn- und Gewerbeinstallationen ab. Achten Sie auf eine korrekte Abisolierung und eine sichere Befestigung der Anschlussklemmen.
Warum ist die Nennschaltvermögen (Icn) von 6 kA wichtig?
Das Nennschaltvermögen (Icn) gibt die maximale Stromstärke an, die der Automat im Fehlerfall sicher abschalten kann, ohne selbst beschädigt zu werden. Ein Wert von 6 kA ist für die meisten privaten und kleineren gewerblichen Installationen ausreichend. In Installationen mit höherem Kurzschlussstrompotenzial, wie in größeren Industrieanlagen, sind Automaten mit höherem Nennschaltvermögen erforderlich.
Wie unterscheidet sich ein 1-poliger von einem 2-poligen Einbauautomaten?
Ein 1-poliger Einbauautomat schaltet nur den Außenleiter (L) ab, während der Neutralleiter (N) dauerhaft verbunden bleibt. Ein 2-poliger Einbauautomat schaltet sowohl den Außenleiter als auch den Neutralleiter ab. In vielen modernen Installationen ist die 1-polige Absicherung Standard für einzelne Stromkreise, es sei denn, spezielle Anforderungen oder nationale Vorschriften eine 2-polige Trennung vorschreiben.
Muss die Installation von einem qualifizierten Elektriker durchgeführt werden?
Ja, elektrische Installationen und der Anschluss von Schutzorganen wie Einbauautomaten sollten immer von einem qualifizierten Elektriker durchgeführt werden. Dies gewährleistet die Sicherheit, die Einhaltung von Normen und die ordnungsgemäße Funktion Ihrer Elektroanlage.
