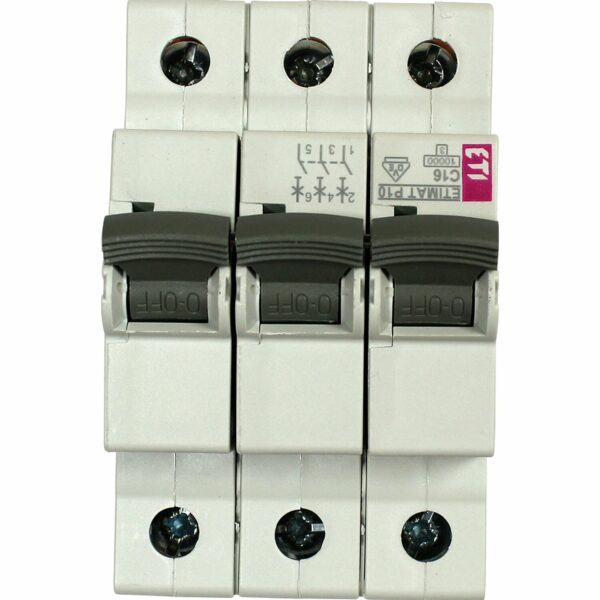

ETIMAT Leitungsschutzschalter 3-polig C 16 A: Zuverlässiger Schutz für Ihre Elektroinstallation
Sie sind auf der Suche nach einem robusten und zuverlässigen Schutz für Ihre elektrischen Anlagen? Dann ist der ETIMAT Leitungsschutzschalter 3-polig mit Charakteristik C und einem Bemessungsstrom von 16 Ampere die ideale Wahl für anspruchsvolle Anwendungen in Gewerbe und Industrie. Dieses Schutzorgan gewährleistet eine sichere Trennung im Fehlerfall und schützt Ihre Leitungen und Geräte vor Überlast und Kurzschluss.
Umfassender Schutz für Ihre Elektroinstallation
Der ETIMAT Leitungsschutzschalter 3-polig C 16 A ist ein essenzielles Bauteil für jede moderne Elektroinstallation. Er dient dazu, Ihre Stromkreise vor den schädlichen Auswirkungen von Überströmen zu schützen, seien es Überlastungen durch zu viele angeschlossene Geräte oder plötzliche Kurzschlüsse. Durch die 3-polige Ausführung ist er besonders geeignet für Drehstromkreise, bei denen alle drei Außenleiter sicher und gleichzeitig getrennt werden müssen. Die Charakteristik C ist dabei auf die Anforderungen von Verbrauchern mit normalen Einschaltströmen ausgelegt, wie sie typischerweise bei Motoren oder Beleuchtungsanlagen vorkommen.
Die Vorteile des ETIMAT Leitungsschutzschalter 3-polig C 16 A auf einen Blick
- Sicherheit geht vor: Bietet zuverlässigen Schutz vor Überlast und Kurzschluss, um Geräte und Leitungen zu schonen und Brandgefahren zu minimieren.
- Vielseitige Anwendung: Ideal für Drehstromkreise in gewerblichen und industriellen Umgebungen, wo eine gleichzeitige Abschaltung aller Außenleiter erforderlich ist.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien für Langlebigkeit und Beständigkeit unter anspruchsvollen Bedingungen.
- Präzise Auslösecharakteristik: Die Charakteristik C ist optimiert für Verbraucher mit normalen Einschaltströmen und vermeidet unnötige Auslösungen bei kurzzeitigen Stromspitzen.
- Einfache Installation: Konzipiert für eine schnelle und unkomplizierte Montage auf Standard-Hutschienen in Verteilungen.
- Hohe Schaltleistung: Gewährleistet eine sichere Trennung auch bei hohen Fehlerströmen.
Technische Spezifikationen und Eigenschaften
Um Ihnen die Entscheidung zu erleichtern und Transparenz zu schaffen, haben wir die wichtigsten technischen Daten und Eigenschaften des ETIMAT Leitungsschutzschalter 3-polig C 16 A für Sie übersichtlich zusammengefasst. Wir legen Wert auf Präzision und Nachvollziehbarkeit, damit Sie genau wissen, welche Leistung Sie von diesem Schutzorgan erwarten können.
| Eigenschaft | Detail |
|---|---|
| Produktbezeichnung | ETIMAT Leitungsschutzschalter |
| Polanzahl | 3-polig |
| Auslösecharakteristik | C |
| Bemessungsstrom | 16 A |
| Nennspannung | 230/400 V AC |
| Schaltvermögen | 6 kA gemäß EN 60898-1 |
| Schutzart | IP20 (nach Montage) |
| Montageart | Hutschiene (35 mm) |
| Umgebungstemperatur | -25 °C bis +45 °C |
| Isolationsspannung | 500 V |
| Frequenz | 50/60 Hz |
| Normen | IEC/EN 60898-1, IEC/EN 60947-2 |
| Anschlusstechnik | Schraubklemmen für Leiterquerschnitte von 0,5 bis 25 mm² (flexibel und starr) |
| Anzeigen | Statusanzeige (Ein/Aus) |
| Sicherheitsmerkmale | Integrierter Berührungsschutz der Klemmen |
Einsatzmöglichkeiten: Wo der ETIMAT Leitungsschutzschalter seine Stärken ausspielt
Die Vielseitigkeit des ETIMAT Leitungsschutzschalter 3-polig C 16 A macht ihn zu einem unverzichtbaren Element in einer breiten Palette von Anwendungen. Ob im privaten Haushalt, in gewerblichen Betrieben oder in industriellen Anlagen – die zuverlässige Absicherung von Drehstromkreisen ist überall von höchster Bedeutung. Die Charakteristik C ist hierbei besonders vorteilhaft.
Denken Sie an Industrieumgebungen: Hier werden häufig Maschinen mit Elektromotoren eingesetzt. Beim Anlaufen von Motoren entstehen kurzzeitig hohe Einschaltströme, die über der Nennstromaufnahme liegen. Die Charakteristik C ist so gewählt, dass sie diese kurzzeitigen Stromspitzen toleriert und ein Auslösen des Schutzschalters verhindert. Erst bei einer Überlastung, die länger andauert, oder bei einem tatsächlichen Kurzschluss greift der Schutzmechanismus sicher ein. Dies ist entscheidend, um die kontinuierliche Verfügbarkeit Ihrer Produktionsprozesse zu gewährleisten und gleichzeitig die teuren Maschinen vor Beschädigung zu schützen.
Auch in Gewerbeobjekten wie Werkstätten, Büros oder Geschäften spielt dieser Leitungsschutzschalter seine Stärken aus. Hier sind oft leistungsstarke Geräte im Einsatz, die über Drehstrom angeschlossen sind. Die Absicherung von Heizungsanlagen, Klimaanlagen, größeren Lüftungssystemen oder auch Werkzeugmaschinen profitiert von der robusten und präzisen Auslösecharakteristik. Die 3-polige Ausführung sorgt für eine gleichzeitige Abschaltung aller Phasen, was für die Sicherheit bei Wartungsarbeiten oder im Störungsfall unerlässlich ist.
Im privaten Sektor findet der ETIMAT Leitungsschutzschalter 3-polig C 16 A Anwendung in Hausverteilungen, insbesondere dort, wo Drehstromanschlüsse benötigt werden. Dies kann beispielsweise für größere Elektroherde, Wärmepumpen, Ladeinfrastrukturen für Elektrofahrzeuge oder auch für leistungsstarke Werkstattausrüstung im Keller oder in der Garage der Fall sein. Die Gewährleistung der Sicherheit Ihrer Familie und Ihres Eigentums steht hierbei an erster Stelle.
Die einfache Montage auf der Standard-Hutschiene ermöglicht eine schnelle Integration in bestehende oder neue Schaltschränke. Die klare Kennzeichnung und die robusten Klemmen sorgen für eine sichere und dauerhafte Verbindung. Mit diesem Schutzschalter investieren Sie in die Langlebigkeit und Sicherheit Ihrer elektrischen Anlagen.
Installation und Handhabung: Sicherheit und Einfachheit für Profis
Die Installation des ETIMAT Leitungsschutzschalter 3-polig C 16 A ist für Fachpersonal konzipiert und zeichnet sich durch Klarheit und Effizienz aus. Achten Sie stets auf die geltenden Normen und Vorschriften bei der Elektroinstallation. Vor der Montage ist zwingend die Spannungsfreiheit aller beteiligten Stromkreise sicherzustellen. Der Leitungsschutzschalter wird einfach auf eine Standard-Hutschiene (35 mm) in Ihrem Verteilerkasten aufgerastet. Die Anschlüsse sind für Leiterquerschnitte von 0,5 mm² bis 25 mm² ausgelegt, sowohl für massive als auch für flexible Kabel, und werden mittels Schraubklemmen sicher und fest verbunden. Diese hohe Flexibilität bei der Kabelwahl erleichtert die Anpassung an unterschiedliche Anforderungen.
Die gut zugänglichen Klemmenbereiche sind mit einem Berührungsschutz versehen, was die Sicherheit während der Installation und im laufenden Betrieb erhöht. Die Statusanzeige gibt Ihnen auf einen Blick Auskunft über den Schaltzustand des Schalters. Der ETIMAT Leitungsschutzschalter 3-polig C 16 A ist für eine Umgebungstemperatur von -25 °C bis +45 °C ausgelegt und erfüllt die Schutzart IP20 nach fachgerechter Montage im Gehäuse, was ihn für eine Vielzahl von Umgebungsbedingungen qualifiziert.
FAQ – Häufig gestellte Fragen zu ETIMAT Leitungsschutzschalter 3-polig C 16 A
Was bedeutet die Auslösecharakteristik „C“ genau?
Die Auslösecharakteristik „C“ kennzeichnet Leitungsschutzschalter, die für den Schutz von Stromkreisen mit Verbrauchern konzipiert sind, die beim Einschalten kurzzeitig höhere Anlaufströme aufnehmen. Dazu gehören beispielsweise Motoren, Transformatoren oder Beleuchtungsanlagen. Der Schalter löst bei etwa 5-10 facher Nennstromstärke aus, was eine normale Anlaufstromspitze toleriert, aber dennoch bei einem Kurzschluss schnell und sicher auslöst.
Ist dieser Leitungsschutzschalter für den Einsatz in Wohngebäuden geeignet?
Ja, dieser 3-polige Leitungsschutzschalter mit Charakteristik C ist prinzipiell auch für den Einsatz in Wohngebäuden geeignet, insbesondere dort, wo Drehstromanschlüsse für leistungsstarke Geräte wie Wärmepumpen, Elektrofahrzeugladestationen oder bestimmte Küchengeräte benötigt werden. Die Hauptanwendungsgebiete liegen jedoch oft im gewerblichen und industriellen Bereich.
Wie unterscheidet sich ein 3-poliger von einem 1-poligen Leitungsschutzschalter?
Ein 1-poliger Leitungsschutzschalter schützt nur einen Außenleiter (Phase) und den Neutralleiter. Ein 3-poliger Leitungsschutzschalter schützt alle drei Außenleiter (Phasen) eines Drehstromkreises. Dies ist wichtig, um bei einem Fehler in einem beliebigen Leiter alle Phasen gleichzeitig zu trennen und somit eine sichere Abschaltung zu gewährleisten, was besonders bei Drehstrommotoren und bei Wartungsarbeiten entscheidend ist.
Welche Leiterquerschnitte können an den ETIMAT Leitungsschutzschalter angeschlossen werden?
Der ETIMAT Leitungsschutzschalter 3-polig C 16 A ist für den Anschluss von flexiblen und starren Leitern mit Querschnitten von 0,5 mm² bis 25 mm² ausgelegt. Dies ermöglicht eine hohe Flexibilität bei der Verdrahtung und Anpassung an unterschiedliche Anforderungen Ihrer Elektroinstallation.
Was passiert, wenn der Leitungsschutzschalter auslöst?
Wenn der Leitungsschutzschalter auslöst, bedeutet dies, dass ein Fehlerstrom (Überlastung oder Kurzschluss) erkannt wurde, der über dem zulässigen Grenzwert liegt. Der Schalter unterbricht dann automatisch den Stromkreis, um Leitungen und angeschlossene Geräte vor Beschädigung zu schützen und Brandgefahren vorzubeugen. Nach Behebung der Fehlerursache kann der Schalter durch Umlegen des Hebels wieder eingeschaltet werden.
Ist die Installation durch einen Laien möglich?
Die Installation von Leitungsschutzschaltern ist ausschließlich durch eine Elektrofachkraft durchzuführen. Dies liegt an den damit verbundenen Sicherheitsrisiken bei der Arbeit mit elektrischen Anlagen. Eine unsachgemäße Installation kann zu Stromschlägen, Bränden oder zur Beschädigung von Geräten führen.
Welche Normen erfüllt der ETIMAT Leitungsschutzschalter 3-polig C 16 A?
Der ETIMAT Leitungsschutzschalter 3-polig C 16 A erfüllt die wichtigen internationalen Normen IEC/EN 60898-1 und IEC/EN 60947-2. Diese Normen garantieren die Sicherheit, Zuverlässigkeit und Leistung des Produkts und stellen sicher, dass es den strengen Anforderungen für elektrische Schutzorgane entspricht.
