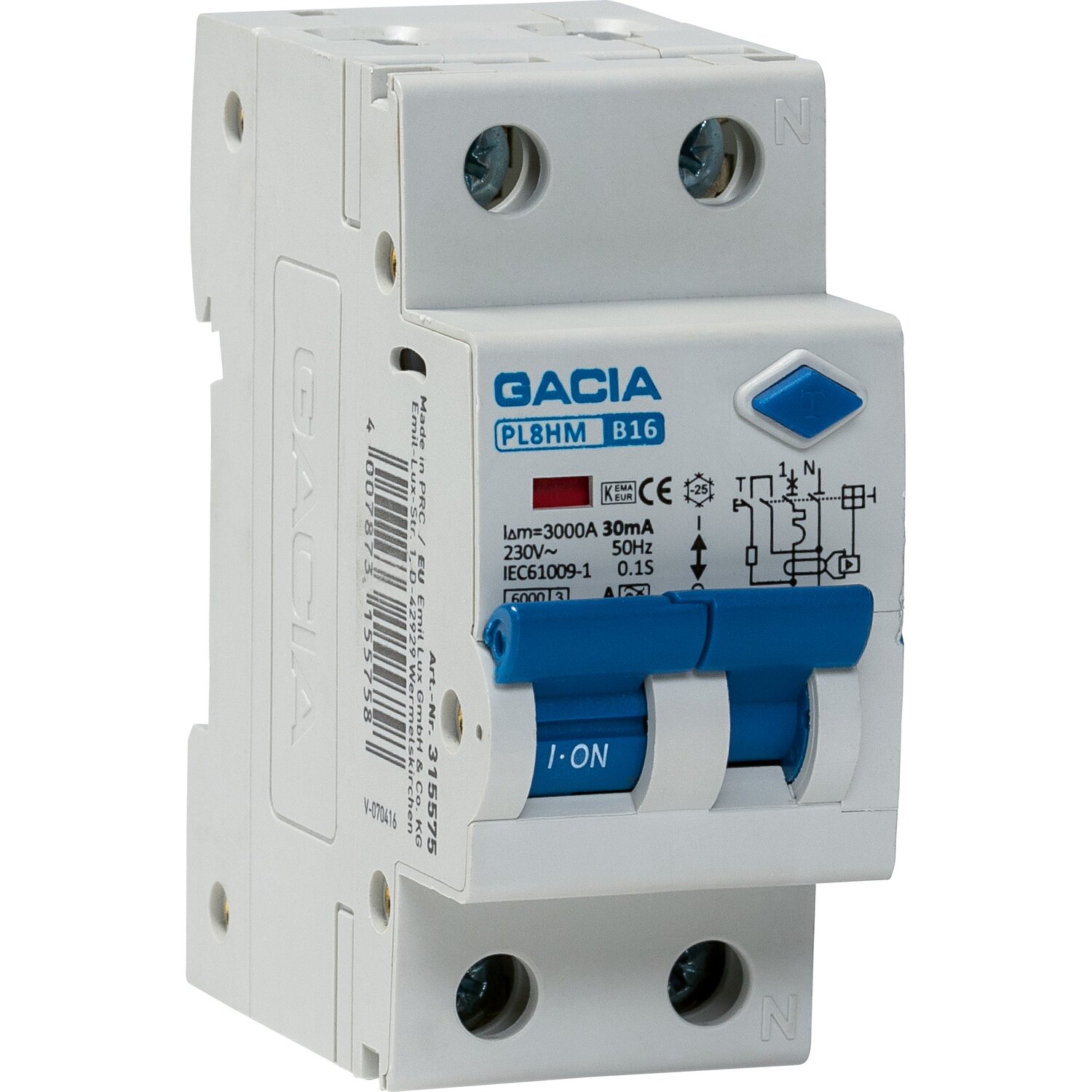

Sicherheit und Zuverlässigkeit für Ihre Elektroinstallation: Der Fehlerstrom-/Leitungsschutzschalter (FI/LS)
Ein moderner Haushalt und professionelle Arbeitsumgebung benötigen einen robusten Schutz gegen elektrische Gefahren. Der Fehlerstrom-/Leitungsschutzschalter (FI/LS) ist ein unverzichtbares Sicherheitselement, das Sie und Ihre Anlagen zuverlässig vor den Folgen von Kurzschlüssen, Überlastungen und gefährlichen Fehlerströmen schützt. Egal, ob Sie als Elektriker eine Anlage absichern, als Heimwerker Ihre heimische Installation erweitern oder als Bauherr auf höchste Sicherheit Wert legen – mit einem hochwertigen FI/LS-Schutzschalter treffen Sie die richtige Wahl.
Die unverzichtbare Doppelrolle: Schutz vor Fehlerströmen und Überlast
Der FI/LS-Schutzschalter vereint in einem kompakten Gerät zwei essentielle Schutzfunktionen, die traditionell von separaten Komponenten übernommen wurden. Einerseits überwacht der integrierte Fehlerstromschutz (FI-Schutz) kontinuierlich den Stromfluss. Sobald ein Fehlerstrom auftritt, der durch Körperkontakt mit einem defekten Gerät oder Leiter entstehen kann, unterbricht der FI-Schutz sofort die Stromzufuhr. Dies ist entscheidend, um lebensgefährliche Stromschläge zu verhindern. Andererseits schützt der Leitungsschutzschalter (LS-Schutz) die elektrische Leitung selbst vor den Auswirkungen von Überlastung und Kurzschluss. Ein zu hoher Stromfluss, verursacht beispielsweise durch zu viele angeschlossene Geräte oder einen direkten Kurzschluss, würde sonst Leitungen überhitzen und Brände auslösen. Der LS-Schutz löst in solchen Fällen zuverlässig aus und unterbricht den Stromkreis, bevor es zu Schäden kommt.
Vorteile, die überzeugen: Warum Sie auf einen FI/LS-Schutzschalter setzen sollten
- Umfassender Personenschutz: Der integrierte Fehlerstromschutz bietet Ihnen ein Höchstmaß an Sicherheit und schützt Sie und Ihre Familie zuverlässig vor gefährlichen Stromschlägen.
- Schutz für Ihre Elektrogeräte: Die Leitungsschutzfunktion verhindert Schäden an Ihren Geräten durch Überlastung und Kurzschluss, was die Lebensdauer Ihrer wertvollen Elektroinstallation verlängert.
- Platzersparnis und vereinfachte Installation: Durch die Kombination von FI- und LS-Schutz in einem einzigen Gerät benötigen Sie weniger Platz im Sicherungskasten und die Installation wird deutlich vereinfacht.
- Einhaltung von Normen und Vorschriften: FI/LS-Schutzschalter sind ein essenzieller Bestandteil moderner Elektroinstallationen und helfen Ihnen, alle relevanten Sicherheitsstandards und gesetzlichen Vorschriften zu erfüllen.
- Zuverlässige Auslösung im Ernstfall: Hochwertige FI/LS-Schutzschalter zeichnen sich durch eine präzise und schnelle Auslösung aus, um im kritischen Moment optimalen Schutz zu gewährleisten.
- Robustheit und Langlebigkeit: Gefertigt aus widerstandsfähigen Materialien, sind unsere FI/LS-Schutzschalter für den dauerhaften Einsatz unter anspruchsvollen Bedingungen konzipiert.
Technische Spezifikationen und Qualität im Detail
Die Leistungsfähigkeit und Sicherheit eines Fehlerstrom-/Leitungsschutzschalter (FI/LS) werden maßgeblich durch seine technischen Spezifikationen bestimmt. Bei Handwerker-Profishop.de legen wir größten Wert darauf, Ihnen Produkte anzubieten, die höchste Standards erfüllen und durch ihre Bauweise und Materialien überzeugen. Jedes Detail ist darauf ausgelegt, Ihnen maximale Zuverlässigkeit und Sicherheit zu bieten.
| Merkmal | Beschreibung |
|---|---|
| Typ | FI/LS-Schutzschalter (Kombinationsschalter FI und LS) |
| Ausführung | Typ A (erkennt pulsierende Gleichfehlerströme, zusätzlich zu Wechselstromfehlerströmen) |
| Bemessungsspannung | Üblicherweise 230V/400V AC, passend für Standard-Netzwerke |
| Bemessungsstrom (LS-Teil) | Verfügbar in verschiedenen Stärken (z.B. 6A, 10A, 16A, 20A, 25A, 32A) für individuelle Absicherung von Stromkreisen. |
| Charakteristik (LS-Teil) | Typ B, C oder D, je nach Anwendungsfall (z.B. Typ C für normale Wechselstromlasten mit Anlaufströmen). |
| Bemessungsfehlerstrom (FI-Teil) | Typischerweise 30mA für den Personenschutz in Wohnbereichen und 300mA für den Brandschutz in industriellen Umgebungen. |
| Polzahl | 2-polig (für einphasige Wechselstromkreise) oder 4-polig (für dreiphasige Wechselstromkreise). |
| Schaltvermögen | Hohes Schaltvermögen (z.B. 6 kA oder 10 kA) für sichere Abschaltung im Fehlerfall. |
| Schutzart | IP20 (Schutz gegen Fremdkörper und Berührungsschutz) im eingebauten Zustand. |
| Material und Haptik | Gehäuse aus hochwertigem, flammhemmendem Thermoplast für hohe mechanische und elektrische Beständigkeit. Klare Beschriftung und ergonomisch geformter Betätigungshebel für einfache Handhabung. |
| Einsatzmöglichkeiten | Geeignet für den Einsatz in Unterverteilungen, Hauptverteilungen und für die Absicherung einzelner Stromkreise in Wohngebäuden, Gewerbe und Industrie. |
Anwendungsbereiche: Wo der FI/LS-Schutzschalter unverzichtbar ist
Die Installation eines Fehlerstrom-/Leitungsschutzschalters ist nicht nur eine Empfehlung, sondern in vielen Bereichen gesetzlich vorgeschrieben und unerlässlich für die Sicherheit. Seine Anwendungsbreite deckt nahezu jeden elektrischen Einsatzbereich ab, von der heimischen Steckdose bis hin zu komplexen industriellen Anlagen.
- Wohngebäude: In jedem Haushalt ist der FI/LS-Schutzschalter vorgeschrieben, um die Bewohner vor den Gefahren elektrischer Energie zu schützen. Er sichert Steckdosenkreise, Beleuchtungskreise und auch Anschlüsse für Waschmaschinen oder Durchlauferhitzer ab.
- Büros und Geschäftsräume: Hier sorgt der FI/LS-Schutz für die Sicherheit von Mitarbeitern und Kunden, insbesondere dort, wo viele elektrische Geräte zum Einsatz kommen und ein erhöhtes Risiko besteht.
- Industrie und Gewerbe: In Produktionshallen, Werkstätten und Lagerbereichen bietet der FI/LS-Schutz die notwendige Sicherheit für Personal und Maschinen. Gerade dort, wo unter erschwerten Bedingungen oder in feuchten Umgebungen gearbeitet wird, ist der Schutz durch den FI/LS-Schalter unabdingbar.
- Landwirtschaftliche Betriebe: In Ställen, Scheunen und auf Freiflächen, wo elektrische Anlagen oft Feuchtigkeit und mechanischer Beanspruchung ausgesetzt sind, bietet der FI/LS-Schutz eine wichtige Absicherung.
- Öffentliche Einrichtungen: Schulen, Krankenhäuser und öffentliche Gebäude profitieren ebenfalls von der erhöhten Sicherheit, die ein FI/LS-Schutzschalter gewährleistet.
- Baustellen: Mobile Baustromverteiler und temporäre Anlagen sind ohne eine zuverlässige FI/LS-Absicherung nicht sicher zu betreiben.
FAQ – Häufig gestellte Fragen zu Fehlerstrom-/Leitungsschutzschalter (FI/LS)
Was ist der Unterschied zwischen einem FI-Schutzschalter und einem FI/LS-Schutzschalter?
Ein reiner FI-Schutzschalter (RCD) schützt ausschließlich vor Fehlerströmen, das heißt, er erkennt und unterbricht den Stromkreis, wenn Strom ungewollt zur Erde abfließt, z.B. durch Körperkontakt. Ein FI/LS-Schutzschalter (RCBO) kombiniert diese Funktion mit der eines Leitungsschutzschalters (Sicherungsautomat). Er schützt also zusätzlich vor Überlastung und Kurzschluss.
Welcher FI/LS-Schutzschalter ist für mein Zuhause der richtige?
Für den Personenschutz in Wohngebäuden sind FI/LS-Schutzschalter mit einem Bemessungsfehlerstrom von 30mA (Milliamper) und in der Regel Typ A (erkennt pulsierende Gleichfehlerströme) vorgeschrieben. Die Wahl des Bemessungsstroms (z.B. 16A, 20A) und der Charakteristik (z.B. Typ C) richtet sich nach dem Stromkreis, der abgesichert werden soll.
Wie oft muss ein FI/LS-Schutzschalter überprüft werden?
Es wird empfohlen, FI/LS-Schutzschalter regelmäßig, mindestens einmal im Jahr, auf ihre Funktion zu prüfen. Dies geschieht in der Regel über die eingebaute Prüftaste. Diese Prüfung dient dazu, sicherzustellen, dass der Schutz im Ernstfall gewährleistet ist. Im gewerblichen Bereich sind oft strengere Prüfintervalle und Dokumentationspflichten vorgeschrieben.
Was bedeutet die Charakteristik (z.B. B, C, D) bei einem Leitungsschutzschalter?
Die Charakteristik beschreibt, bei welcher Stromstärke der Leitungsschutzschalter auslöst, insbesondere in Bezug auf Anlaufströme. Typ B löst bei einem 3- bis 5-fachen Nennstrom aus und ist für reine ohmsche Lasten (wie Glühbirnen) geeignet. Typ C löst bei einem 5- bis 10-fachen Nennstrom aus und ist für Geräte mit höheren Anlaufströmen (wie Motoren, Haushaltsgeräte) gedacht. Typ D löst bei 10- bis 20-fachen Nennstrom aus und wird für Geräte mit sehr hohen Anlaufströmen (wie Schweißgeräte, Kräne) eingesetzt.
Kann ich einen FI/LS-Schutzschalter selbst installieren?
Die Installation von elektrischen Schutzvorrichtungen wie FI/LS-Schutzschaltern sollte grundsätzlich von einer qualifizierten Elektrofachkraft durchgeführt werden. Fehler bei der Installation können nicht nur die Sicherheit gefährden, sondern auch zum Erlöschen von Gewährleistungsansprüchen oder Versicherungsleistungen führen.
Was passiert, wenn der FI/LS-Schutzschalter auslöst?
Wenn ein FI/LS-Schutzschalter auslöst, bedeutet dies, dass ein Fehlerstrom (Schutz vor Personenschäden) oder eine Überlastung/ein Kurzschluss (Schutz der Leitungen und Geräte) erkannt wurde. Um die Stromversorgung wiederherzustellen, müssen Sie zunächst die Ursache des Auslösens ermitteln und beheben (z.B. defektes Gerät abschalten, Überlastung reduzieren). Danach können Sie den Schalter in der Regel durch Hochlegen des Hebels wieder einschalten.
Welche Vorteile bietet ein FI/LS-Schutzschalter gegenüber separaten FI- und LS-Schaltern?
Die Kombination in einem Gerät spart Platz im Sicherungskasten und vereinfacht die Installation, da nur noch eine Komponente montiert werden muss. Zudem reduziert sich die Anzahl der Verbindungsstellen, was potenzielle Fehlerquellen minimiert und die Zuverlässigkeit erhöht.
