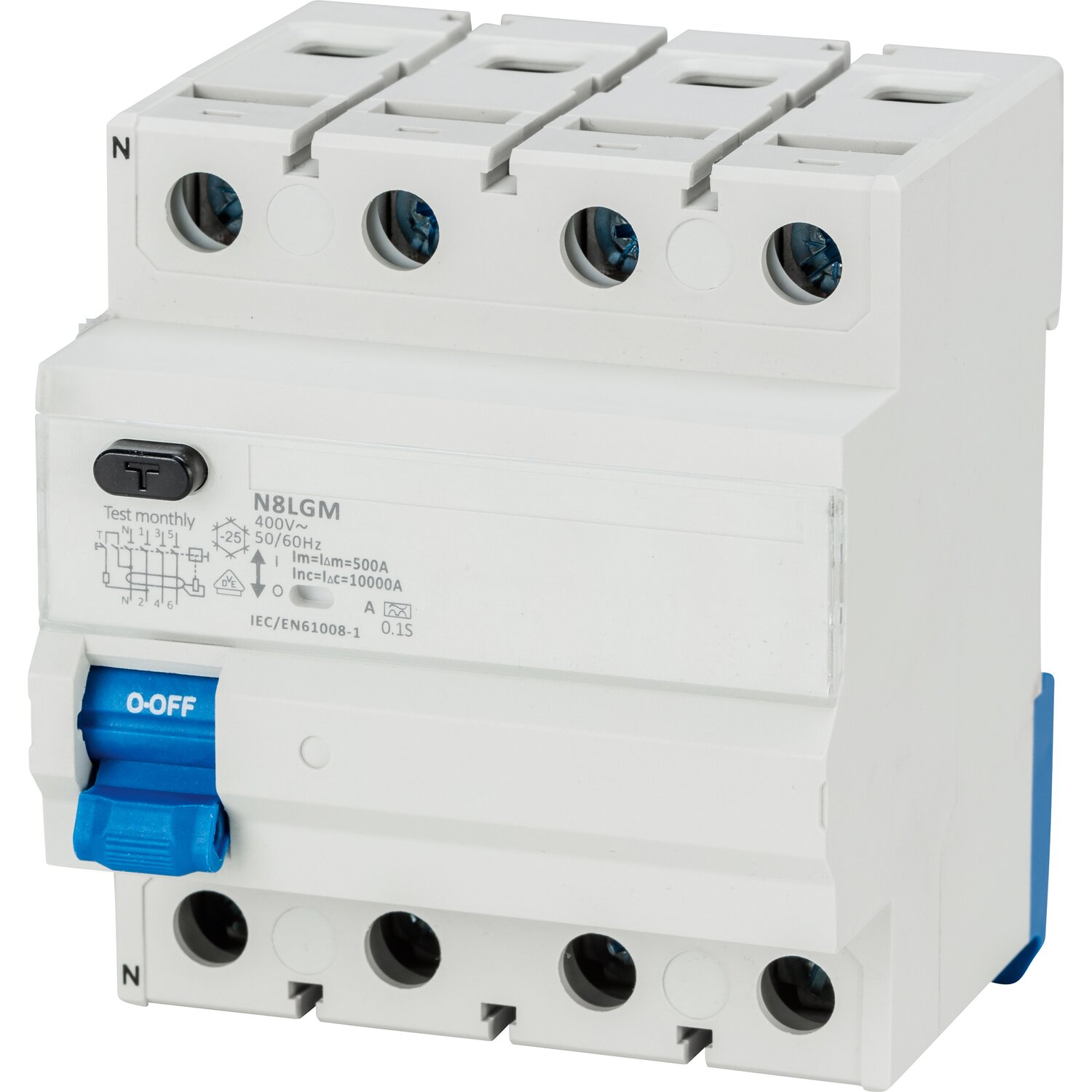

FI-Schalter 4-polig 25 A/0,3 A

FI-Schalter 4-polig 25 A/0,3 A: Ihr Schutzschild für sichere elektrische Anlagen

Sicherheit hat in jeder elektrischen Installation oberste Priorität. Unser FI-Schalter 4-polig 25 A/0,3 A ist die professionelle Lösung für zuverlässigen Schutz vor gefährlichen Fehlerströmen. Dieser Leistungsschutzschalter eignet sich ideal für Elektrofachbetriebe, Installateure und anspruchsvolle Heimwerker, die höchste Sicherheitsstandards für ihre Anlagen gewährleisten möchten. Verlassen Sie sich auf bewährte Technologie, die Ihr Leben und Ihr Eigentum schützt.

Maximale Sicherheit und Schutz für Ihre Elektroinstallationen

Ein FI-Schalter, auch bekannt als Fehlerstromschutzschalter (RCD – Residual Current Device), ist ein unverzichtbares Bauteil moderner Elektroinstallationen. Er überwacht kontinuierlich den Stromfluss in einem Stromkreis. Tritt ein Fehler auf, der dazu führt, dass Strom unkontrolliert abfließt – beispielsweise durch Berührung eines defekten Geräts oder durch einen Isolationsfehler – erkennt der FI-Schalter diese Differenz sofort. In Millisekunden unterbricht er die Stromzufuhr, wodurch das Risiko eines gefährlichen Stromschlags oder eines daraus resultierenden Brandes drastisch reduziert wird. Unser 4-poliger FI-Schalter mit einer Nennstromstärke von 25 Ampere und einer Auslöseschwelle von 0,3 Ampere (300 Milliampere) bietet einen umfassenden Schutz für eine Vielzahl von Anwendungen, insbesondere dort, wo höhere Ströme und erhöhte Schutzanforderungen bestehen.

Warum ein 4-poliger FI-Schalter die richtige Wahl ist

Die Wahl des richtigen FI-Schalters ist entscheidend für die Sicherheit und Funktionalität Ihrer elektrischen Anlage. Hier sind die Hauptvorteile, die unser 4-poliger FI-Schalter 25 A/0,3 A Ihnen bietet:

• Umfassender Schutz für Drehstromverbraucher: Im Gegensatz zu 2-poligen FI-Schaltern, die für einphasige Stromkreise ausgelegt sind, schützt der 4-polige Typ alle drei Außenleiter (L1, L2, L3) sowie den Neutralleiter (N). Dies ist unerlässlich für Anlagen, die Drehstromverbraucher wie leistungsstarke Motoren, Wärmepumpen, Industriemaschinen oder bestimmte Heizsysteme versorgen. Ohne einen 4-poligen Schutz könnten Fehlerströme in diesen komplexen Systemen unentdeckt bleiben.
• Erhöhte Sicherheit in anspruchsvollen Umgebungen: Mit einer Auslöseempfindlichkeit von 0,3 Ampere (300 mA) ist dieser FI-Schalter für den Schutz von Hauptverteilungen und größeren Anlagenteilen konzipiert. Diese höhere Auslöseschwelle im Vergleich zu 10 mA FI-Schaltern für den Personenschutz in Feuchträumen ist für den Brandschutz ausgelegt. Er schützt vor gefährlichen Fehlerströmen, die Brände verursachen könnten, und ist dennoch empfindlich genug, um ernste Gefahren zu erkennen.
• Zuverlässige Abschaltung bei Fehlerströmen: Die präzise Elektronik des FI-Schalters garantiert eine schnelle und zuverlässige Abschaltung, sobald ein Fehlerstrom die Schwelle von 0,3 Ampere überschreitet. Dies minimiert Schäden an Geräten und verhindert gefährliche Situationen für Personen.
• Konformität mit Normen und Vorschriften: Die Verwendung von FI-Schutzschaltern ist in vielen Ländern und für zahlreiche Anwendungen gesetzlich vorgeschrieben. Unser Produkt erfüllt die relevanten Normen und gewährleistet, dass Ihre Installationen den aktuellen Sicherheitsstandards entsprechen. Dies ist nicht nur eine Frage der Sicherheit, sondern auch der rechtlichen Absicherung.
• Robustheit und Langlebigkeit: Gefertigt aus hochwertigen Materialien, ist dieser FI-Schalter für den dauerhaften Einsatz in anspruchsvollen Umgebungen konzipiert. Er widersteht mechanischen Belastungen und Temperaturschwankungen, die in Verteilern vorkommen können, und garantiert so eine langfristige Funktionssicherheit.

Technische Spezifikationen und Produktmerkmale

Um Ihnen die bestmögliche Entscheidungsgrundlage zu bieten, haben wir die wichtigsten Eigenschaften unseres FI-Schalters 4-polig 25 A/0,3 A übersichtlich zusammengefasst. Diese Daten sind für jede fachgerechte Planung und Installation unerlässlich.

Merkmal	Spezifikation
Typ	FI-Schutzschalter (Fehlerstromschutzschalter, RCD)
Polanzahl	4-polig (3 x L + 1 x N)
Nennstromstärke (In)	25 A
Nenn-Fehlerstrom (IΔn)	0,3 A (300 mA)
Schutzfunktion	Schutz vor gefährlichen Körperdurchströmungen bei Fehlerströmen, Schutz vor Brandgefahr durch Fehlerströme
Bemessungsspannung (Ue)	AC 400 V (typisch für 4-polige Schalter)
Frequenz	50 Hz (Standard für Netzfrequenz)
Schaltvermögen (Icn)	Typischerweise 6 kA oder 10 kA (je nach Hersteller und Ausführung – wichtig für die Koordination mit anderen Schutzeinrichtungen)
Auslösecharakteristik	Typ A oder Typ AC (Typ A bietet zusätzlichen Schutz bei pulsierenden Gleichfehlerströmen, was in vielen modernen Installationen vorteilhaft ist.)
Einbauart	Hutschiene (Standardmontage in Verteilungen)
Klemme	Schraubklemmen (für sicheren und dauerhaften Anschluss)
Temperaturbereich	Betriebstemperatur typischerweise -25 °C bis +40 °C (umfassender Einsatzbereich)
Schutzart (Gehäuse)	IP20 (Grundschutz gegen unbeabsichtigtes Berühren mit Fingern)
Material und Verarbeitung	Hochwertige, flammhemmende Kunststoffe für maximale Sicherheit und Langlebigkeit. Die interne Mechanik ist auf hohe Schaltzyklen ausgelegt.

Einsatzgebiete: Wo unser FI-Schalter seinen vollen Wert entfaltet

Die Vielseitigkeit unseres 4-poligen FI-Schalters macht ihn zur idealen Wahl für eine breite Palette von elektrischen Installationen. Besonders dort, wo Drehstrom und ein hohes Maß an Sicherheit gefordert sind, spielt er seine Stärken aus:

• Industrieanlagen: Zur Absicherung von Maschinen, Produktionslinien und Arbeitsplätzen, an denen Drehstrommotoren und andere leistungsstarke Geräte zum Einsatz kommen. Dies schützt sowohl Personal als auch die wertvolle Anlagentechnik.
• Gewerbebetriebe: In Werkstätten, Produktionshallen oder größeren Büroräumen mit Drehstromanschlüssen für Maschinen, Kompressoren oder Klimaanlagen.
• Landwirtschaftliche Betriebe: Zur Absicherung von Stallanlagen, Pumpen, Melkmaschinen und anderen elektrischen Geräten, die für den landwirtschaftlichen Betrieb unerlässlich sind. Die erhöhte Auslöseschwelle ist hier oft für den Brandschutz relevant.
• Wohnungsbau und Mehrfamilienhäuser: Für die Hauptverteilung von Gebäuden, die über Drehstromanschlüsse verfügen (z.B. für Personenaufzüge, zentrale Heizsysteme, Wärmepumpen).
• Öffentliche Einrichtungen: In Schulen, Krankenhäusern oder Verwaltungsgebäuden, wo die elektrische Sicherheit absolute Priorität hat.
• Ladestationen für Elektrofahrzeuge: In installationsintensiven Umgebungen, in denen mehrere Ladesäulen oder leistungsstarke Einzelanschlüsse vorhanden sind.

Wichtige Hinweise zur Installation und Auswahl

Die Installation eines FI-Schalters darf ausschließlich durch eine Elektrofachkraft erfolgen. Nur so ist gewährleistet, dass die Anlage fachgerecht angeschlossen wird und die volle Schutzwirkung erzielt werden kann. Bei der Auswahl eines FI-Schalters sollten Sie stets die Anforderungen der relevanten Normen (wie z.B. DIN VDE 0100-410) und die spezifischen Gegebenheiten Ihrer Anlage berücksichtigen. Achten Sie auf die korrekte Nennstromstärke, die zur Absicherung der nachfolgenden Leitungen passt, und auf die passende Auslösecharakteristik (Typ A wird zunehmend zum Standard). Der 4-polige Aufbau ist unerlässlich, wenn Sie Drehstromverbraucher absichern möchten.

FAQ – Häufig gestellte Fragen zu FI-Schalter 4-polig 25 A/0,3 A

Was ist der Unterschied zwischen einem 2-poligen und einem 4-poligen FI-Schalter?

Ein 2-poliger FI-Schalter schützt einen einphasigen Stromkreis, indem er den Außenleiter (L) und den Neutralleiter (N) abschaltet. Ein 4-poliger FI-Schalter hingegen schützt einen Drehstromkreis und schaltet alle drei Außenleiter (L1, L2, L3) sowie den Neutralleiter (N) ab. Für die Absicherung von Drehstromverbrauchern ist daher zwingend ein 4-poliger FI-Schalter erforderlich.

Was bedeutet die Angabe 25 A / 0,3 A?

Die Angabe 25 A steht für die Nennstromstärke (In). Das bedeutet, dass der Schalter für Stromkreise ausgelegt ist, die bis zu 25 Ampere Nennstrom führen können, ohne auszulösen. Die Angabe 0,3 A (oder 300 mA) bezieht sich auf die Nenn-Fehlerstromstärke (IΔn). Dies ist die Stromstärke, bei der der FI-Schalter auslösen muss, um die Schutzfunktion zu erfüllen. Ein Wert von 300 mA wird primär für den Brandschutz und weniger für den direkten Personenschutz eingesetzt.

Ist ein FI-Schalter immer vorgeschrieben?

Die Vorschriften für die Installation von FI-Schutzschaltern variieren je nach Land und Anwendungsbereich. In vielen Ländern sind FI-Schalter jedoch in zahlreichen Installationen, insbesondere in feuchten Räumen, in der Nähe von Wasserquellen oder bei bestimmten Arten von Stromkreisen, gesetzlich vorgeschrieben. Für Drehstrominstallationen, die über eine bestimmte Leistung hinausgehen oder bestimmte Risiken bergen, ist ein 4-poliger FI-Schalter oft ebenfalls obligatorisch.

Was passiert, wenn der FI-Schalter auslöst?

Wenn der FI-Schalter auslöst, unterbricht er automatisch die Stromzufuhr zum geschützten Stromkreis. Dies geschieht in der Regel, weil ein Fehlerstrom erkannt wurde. Nach dem Auslösen müssen Sie die Ursache des Fehlers suchen und beheben, bevor Sie den Schalter wieder einschalten können. Ein wiederholtes Auslösen ohne erkennbaren Grund sollte von einer Elektrofachkraft überprüft werden.

Wie oft sollte ein FI-Schalter überprüft werden?

Es wird empfohlen, FI-Schutzschalter regelmäßig zu überprüfen, um ihre Funktionsfähigkeit sicherzustellen. Die meisten FI-Schalter verfügen über eine Test-Taste, mit der ein simulierter Fehlerstrom ausgelöst und die Abschaltung geprüft werden kann. Diese Prüfung sollte idealerweise alle sechs Monate durchgeführt werden. Eine professionelle Überprüfung durch eine Elektrofachkraft ist zudem im Rahmen von Wartungsarbeiten oder nach größeren Änderungen an der Elektroinstallation ratsam.

Welche Art von Fehlerströmen erkennt dieser FI-Schalter (Typ A vs. Typ AC)?

Die meisten FI-Schalter in Standardinstallationen sind vom Typ AC und erkennen nur sinusförmige Wechselströme. Dieser 4-polige FI-Schalter ist typischerweise vom Typ A. FI-Schalter vom Typ A erkennen zusätzlich zu sinusförmigen Wechselströmen auch pulsierende Gleichfehlerströme. Dies ist besonders wichtig in modernen Installationen, die häufig elektronische Geräte mit Gleichrichtern enthalten (z.B. Netzteile von Computern, LED-Beleuchtung, Ladegeräte), welche pulsierende Gleichfehlerströme erzeugen können.

Kann dieser FI-Schalter auch als Leitungsschutzschalter (LS-Schalter) verwendet werden?

Nein, ein FI-Schutzschalter (RCD) ist kein Leitungsschutzschalter (LS-Schalter). Ein FI-Schalter schützt primär vor Fehlerströmen, die zu Stromschlägen oder Bränden führen können. Ein LS-Schalter hingegen schützt vor Überlastung und Kurzschlüssen. In modernen Installationen werden FI-Schalter und LS-Schalter oft kombiniert, entweder als separate Geräte in der Verteilung oder als Kompaktgeräte (RCBOs), die beide Funktionen in einem Gehäuse vereinen.
