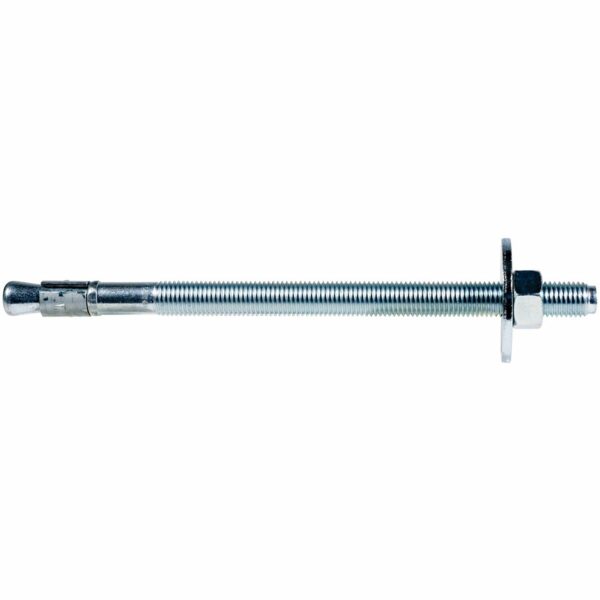

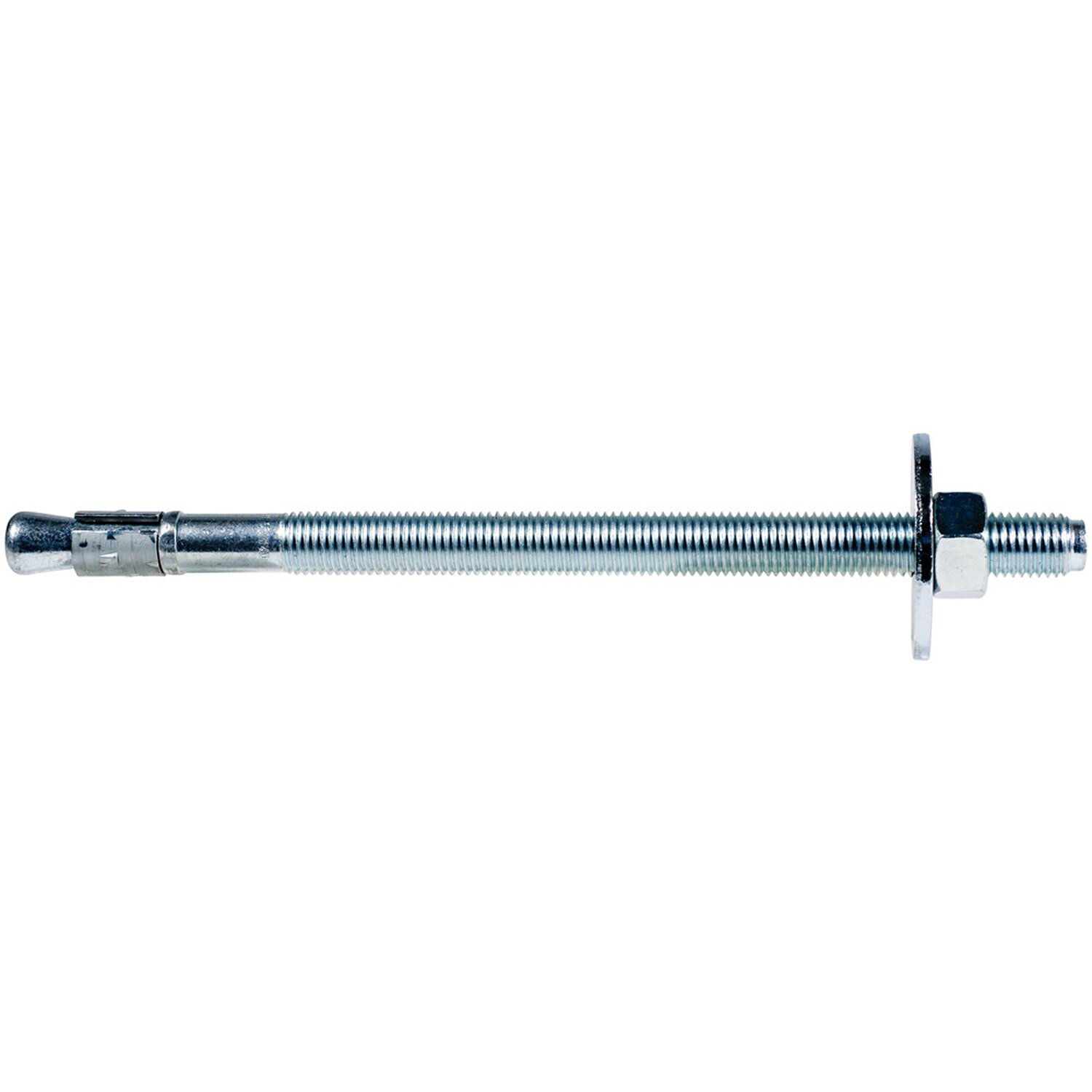

Fischer Bolzenanker FBN II 12/160 GS (große Scheibe) (1 ST) – Maximale Sicherheit und Belastbarkeit für Ihre Projekte
Sie sind auf der Suche nach einer leistungsstarken und zuverlässigen Befestigungslösung, die selbst höchsten Ansprüchen gerecht wird? Der Fischer Bolzenanker FBN II 12/160 GS mit seiner großzügig dimensionierten Scheibe ist die ideale Wahl für professionelle Anwender und anspruchsvolle Heimwerker, die auf höchste Sicherheit und eine dauerhafte Verankerung in Beton angewiesen sind. Ob Sie schwere Lasten montieren, Maschinen befestigen oder tragende Konstruktionen sichern möchten – dieser Bolzenanker überzeugt durch seine einfache Montage und exzellente Performance.
Herausragende Eigenschaften für anspruchsvolle Anwendungen
Der Fischer Bolzenanker FBN II 12/160 GS ist ein bewährtes und vielfach erprobtes Befestigungselement, das für seine Robustheit und Zuverlässigkeit bekannt ist. Seine Konstruktion ist speziell darauf ausgelegt, hohe Zug- und Schubkräfte sicher aufzunehmen und eine dauerhafte Verbindung auch unter schwierigen Bedingungen zu gewährleisten. Die integrierte große Scheibe verteilt die Last gleichmäßig über eine größere Fläche des Bauteils, was insbesondere bei weicheren Betonqualitäten oder bei der Befestigung von Objekten mit größeren Auflageflächen von entscheidendem Vorteil ist. Dies minimiert das Risiko von Beschädigungen und sorgt für eine stabilere und sichere Montage.
Maximale Sicherheit durch bewährte Technik
Die Funktionalität des Fischer Bolzenankers FBN II basiert auf dem Prinzip der Spreizkraft. Nach dem Einsetzen in das vorgebohrte Loch und dem Einschrauben der Gewindestange dehnt sich der Anker im Bohrloch aus und verkeilt sich formschlüssig im Beton. Dieser Prozess erzeugt eine extrem hohe Auszugsfestigkeit, die durch umfangreiche Prüfungen und Zulassungen bestätigt wird. Die GS-Variante zeichnet sich durch eine integrierte Scheibe aus, die die Auflagefläche des anzubringenden Bauteils vergrößert und so die Flächenpressung reduziert. Dies ist ein wesentlicher Faktor, um die Belastbarkeit zu maximieren und die Sicherheit Ihrer Installationen zu erhöhen.
Vorteile, die überzeugen
- Hohe Tragfähigkeit: Der FBN II 12/160 GS ermöglicht die Verankerung von sehr hohen Lasten in Beton und ist somit für kritische Anwendungen bestens geeignet.
- Einfache Montage: Dank des durchdachten Designs ist der Bolzenanker schnell und unkompliziert zu montieren. Die große Scheibe erleichtert das Ansetzen des zu befestigenden Bauteils.
- Optimale Lastverteilung: Die integrierte große Scheibe sorgt für eine verbesserte Druckverteilung und schützt das Anbauteil vor Beschädigungen.
- Vielseitige Einsatzmöglichkeiten: Geeignet für eine breite Palette von Anwendungen, von der Befestigung von Stahlkonstruktionen und Maschinen bis hin zur Montage von Geländern und Fassaden.
- Beständige Materialien: Die verzinkte Ausführung bietet guten Korrosionsschutz für den Einsatz im Innenbereich und in trockenen Umgebungen.
- Zugelassen und geprüft: Erfüllt höchste Qualitäts- und Sicherheitsstandards, was Ihnen die Gewissheit gibt, eine geprüfte und verlässliche Lösung zu verwenden.
Technische Spezifikationen im Detail
Um Ihnen eine fundierte Entscheidung zu ermöglichen, haben wir die wichtigsten technischen Details des Fischer Bolzenankers FBN II 12/160 GS für Sie aufbereitet:
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Bolzenanker mit Spreizteil und integrierter Scheibe |
| Modell | FBN II 12/160 GS |
| Ankerdurchmesser (Vorsatz) | 12 mm |
| Ankerlänge | 160 mm |
| Maximale Nutzlänge (t_fix) | 100 mm (je nach Betonfestigkeit und Montageanleitung) |
| Mindest Einstecktiefe (h_nom) | 125 mm |
| Scheibendurchmesser | Ca. 40 mm (großzügig dimensioniert für optimale Lastverteilung) |
| Material (Anker und Gewindestange) | Hochfester Stahl, galvanisch verzinkt (GS) |
| Material (Scheibe) | Stahl, galvanisch verzinkt |
| Zulassungen | European Technical Assessment (ETA) vorhanden (abhängig von der spezifischen Zulassungsnummer des Herstellers) |
| Bohrerdurchmesser | 14 mm |
| Einsatzbereiche | Un gerissener Beton (Mindestfestigkeitsklasse C20/25), Beton im Außenbereich bei geeigneter Nachbehandlung/Beschichtung, Montage von Tragwerken, Maschinen, Konsolen, Geländern, Fassaden. |
| Korrosionsschutz | Guter Korrosionsschutz durch galvanische Verzinkung für trockene Innenräume und geschützte Außenbereiche. Für aggressive Umgebungen sind ggf. Edelstahlvarianten zu wählen. |
Konkrete Einsatzbereiche und Anwendungsbeispiele
Der Fischer Bolzenanker FBN II 12/160 GS ist ein Allrounder, wenn es um sichere und belastbare Befestigungen geht. Sie können ihn bedenkenlos einsetzen für:
- Montage von Stahlkonstruktionen: Sichere Verankerung von Stahlträgern, Winkeln und Verbindungselementen im Industrie- und Hallenbau.
- Befestigung von Maschinen und Anlagen: Gewährleistet einen stabilen Stand von schweren Maschinen und Geräten, reduziert Vibrationen und erhöht die Betriebssicherheit.
- Installation von Geländern und Absturzsicherungen: Maximale Sicherheit bei der Montage von Geländern an Balkonen, Treppen oder auf Dächern.
- Fassadenmontagen: Zuverlässige Befestigung von Fassadenprofilen, Tragsystemen und Sonnenschutzanlagen.
- Montage von Rohrsystemen und Leitungen: Stabile Halterungen für Heizungs-, Lüftungs- und Sanitärinstallationen.
- Generelle Schwerlastbefestigungen: Überall dort, wo hohe Auszugswerte und eine dauerhafte Verbindung gefordert sind.
Montage: Präzision führt zum Erfolg
Die fachgerechte Montage ist entscheidend für die volle Leistungsfähigkeit des Fischer Bolzenankers FBN II 12/160 GS. Beachten Sie bitte die folgenden Schritte und die Anweisungen des Herstellers:
- Bohrloch erstellen: Bohren Sie ein Loch mit dem vorgeschriebenen Durchmesser (14 mm) in der angegebenen Tiefe (Mindest-Einstecktiefe 125 mm). Achten Sie auf ein sauberes und maßhaltiges Bohrloch.
- Bohrloch reinigen: Reinigen Sie das Bohrloch gründlich von Bohrstaub. Dies ist ein kritischer Schritt für die volle Tragfähigkeit. Verwenden Sie hierfür idealerweise eine Bohrlochbürste und einen Gebläsebalg oder eine Absaugung.
- Anker einsetzen: Setzen Sie den Bolzenanker FBN II 12/160 GS mit der integrierten Scheibe bis zum Anschlag in das Bohrloch ein.
- Bauteil auflegen: Legen Sie das zu befestigende Bauteil mit den vorgebohrten Löchern über den Bolzenanker. Die große Scheibe des Ankers sollte dabei das Bauteil berühren.
- Mutter anziehen: Schrauben Sie die mitgelieferte Mutter handfest auf die Gewindestange. Anschließend ziehen Sie die Mutter mit einem geeigneten Werkzeug über das vorgeschriebene Drehmoment an. Achten Sie darauf, das Anzugsdrehmoment gemäß den Herstellerangaben nicht zu überschreiten.
Die genauen Montageanleitungen und zulässigen Anzugsdrehmomente entnehmen Sie bitte stets der beiliegenden Montageanleitung des Herstellers. Eine falsche Montage kann die Sicherheit und Tragfähigkeit erheblich beeinträchtigen.
FAQ – Häufig gestellte Fragen zu Fischer Bolzenanker FBN II 12/160 GS (große Scheibe) (1 ST)
Was ist der Hauptvorteil der großen Scheibe beim FBN II 12/160 GS?
Die große Scheibe verteilt die Ankerkraft über eine größere Fläche des anzubringenden Bauteils. Dies reduziert die punktuelle Belastung, minimiert das Risiko von Materialbeschädigungen am Bauteil und erhöht die allgemeine Stabilität der Befestigung, insbesondere bei weicheren Materialien oder wenn die Montagefläche des Bauteils selbst größer ist.
Für welche Betonarten ist der Fischer Bolzenanker FBN II 12/160 GS geeignet?
Der FBN II 12/160 GS ist primär für die Verwendung in ungerissenem Beton mit einer Mindestfestigkeitsklasse von C20/25 zugelassen. Es ist wichtig, die spezifischen Zulassungen und Einschränkungen des Herstellers zu beachten, da die Belastbarkeit je nach Betonqualität variieren kann.
Kann ich den Bolzenanker auch im Außenbereich verwenden?
Die galvanisch verzinkte Ausführung (GS) bietet einen guten Korrosionsschutz für trockene Innenräume und bedingt für geschützte Außenbereiche. Für stark exponierte Außenbereiche oder Umgebungen mit aggressiven Einflüssen (z.B. salzhaltige Luft, industrielle Emissionen) empfehlen wir dringend, eine Edelstahlvariante des Bolzenankers zu wählen, um eine langfristige Korrosionsbeständigkeit zu gewährleisten.
Welches Werkzeug benötige ich für die Montage?
Für die Montage benötigen Sie einen Bohrer mit dem vorgeschriebenen Durchmesser (14 mm) für das Bohrloch. Anschließend benötigen Sie einen Drehmomentschlüssel, um die Mutter mit dem exakten, vom Hersteller vorgegebenen Anzugsdrehmoment festzuziehen. Eine Bohrlochbürste und ein Gebläsebalg oder eine Absaugung sind unerlässlich für die gründliche Reinigung des Bohrlochs.
Was bedeutet die Bezeichnung „12/160“ und „GS“ bei diesem Anker?
Die Bezeichnung „12/160“ gibt die Dimensionen des Bolzenankers an: „12“ bezieht sich auf den Außendurchmesser des Ankers bzw. den benötigten Bohrerdurchmesser (in mm), und „160“ gibt die Gesamtlänge des Ankers in Millimetern an. „GS“ steht für „große Scheibe“, was auf die integrierte, vergrößerte Auflagefläche hinweist, die für eine bessere Lastverteilung sorgt.
Wie reinige ich das Bohrloch am besten?
Eine gründliche Bohrlochreinigung ist essenziell für die maximale Tragfähigkeit des Bolzenankers. Verwenden Sie zunächst eine Bohrlochbürste, um die Bohrlochwände von anhaftendem Material zu befreien. Anschließend blasen Sie den Staub mit einem Gebläsebalg oder saugen ihn mit einer geeigneten Absaugvorrichtung ab. Wiederholen Sie diesen Vorgang mehrmals, bis das Bohrloch vollständig von Staub befreit ist. Ein verschmutztes Bohrloch kann die Auszugswerte erheblich reduzieren.
