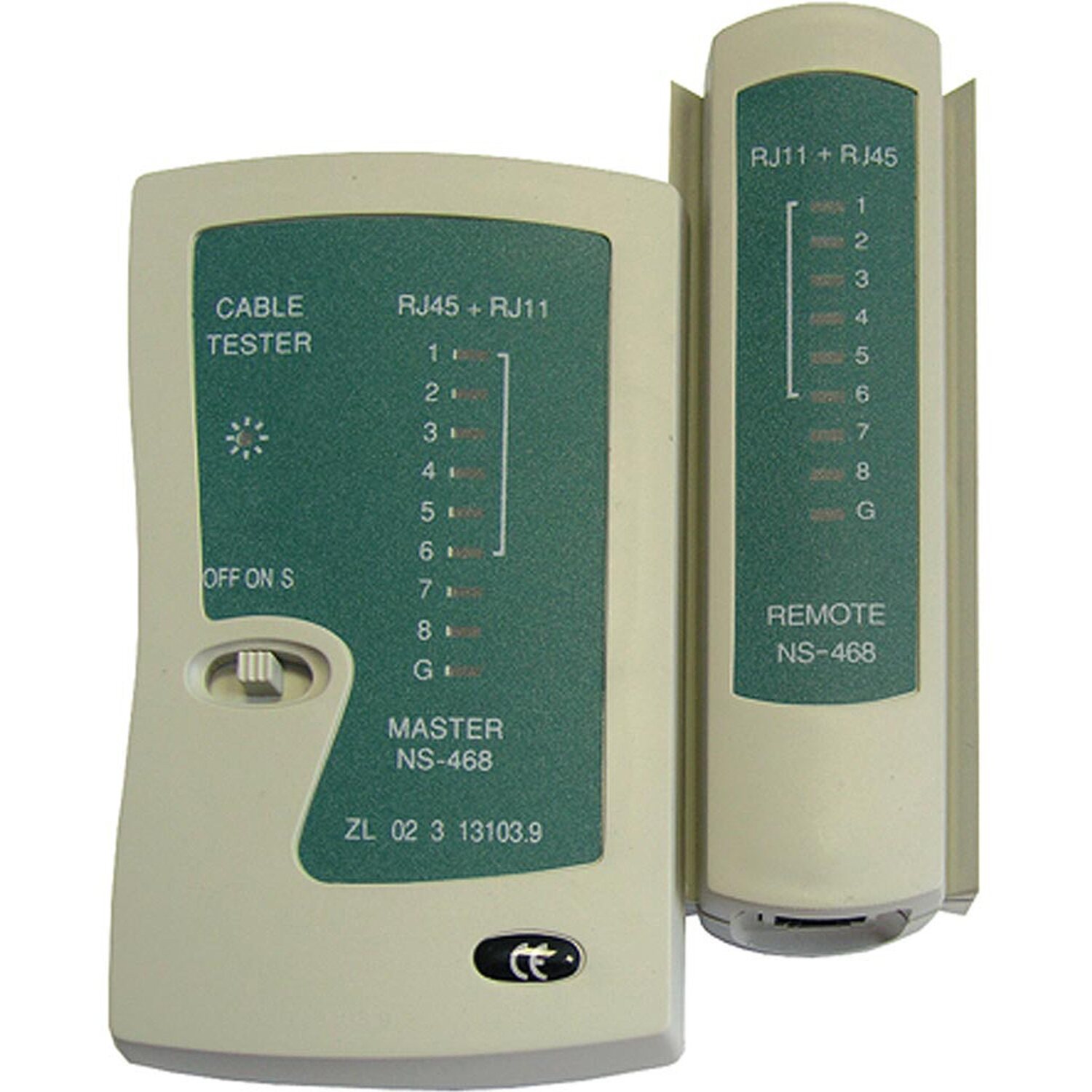

Professioneller RJ45 Kabeltester für zuverlässige Netzwerkverbindungen
Sind Sie ein IT-Techniker, Netzwerkadministrator oder engagierter Heimwerker, der Wert auf einwandfreie Netzwerkverkabelungen legt? Dann ist dieser RJ45 Kabeltester Ihr unverzichtbares Werkzeug. Er ermöglicht Ihnen die schnelle und präzise Überprüfung Ihrer Netzwerkkabel auf korrekte Belegung und Durchgang, um Ausfallzeiten zu minimieren und die Leistung Ihres Netzwerks zu maximieren.
Präzise Fehlererkennung für Netzwerkkabel
Ein schlecht verbundenes Netzwerkkabel kann zu einer Vielzahl von Problemen führen, von langsamen Internetgeschwindigkeiten bis hin zu vollständigen Verbindungsabbrüchen. Unser RJ45 Kabeltester wurde entwickelt, um genau diese Schwachstellen aufzudecken. Er prüft jede Ader auf Durchgang und schließt Kurzschlüsse sowie vertauschte Adern zuverlässig aus. Dies spart Ihnen wertvolle Zeit bei der Fehlersuche und stellt sicher, dass Ihre Netzwerkinfrastruktur stabil und leistungsfähig bleibt.
Umfassende Funktionalität für den Profi
Dieser Kabeltester ist mehr als nur ein einfaches Messgerät. Er bietet eine Reihe von Funktionen, die ihn zu einem unverzichtbaren Helfer in Ihrem Arbeitsalltag machen:
- Schnelle Durchgangsprüfung: Überprüfen Sie mit wenigen Handgriffen, ob alle Adern Ihres Netzwerkkabels korrekt verbunden sind.
- Fehleranzeige: Deutliche visuelle Anzeigen informieren Sie sofort über Kurzschlüsse, offene Leitungen oder vertauschte Adern.
- Erkennung von Kurzschlüssen: Identifizieren Sie schnell und sicher, ob zwei oder mehr Adern ungewollt miteinander verbunden sind.
- Überprüfung auf offene Leitungen: Stellen Sie sicher, dass keine Ader unterbrochen ist und ein durchgängiges Signal möglich ist.
- Einfache Handhabung: Das intuitive Design ermöglicht auch ungeübten Anwendern eine problemlose Bedienung.
- Kompaktes und robustes Design: Passt in jede Werkzeugtasche und hält den Anforderungen des täglichen Einsatzes stand.
Technische Spezifikationen im Detail
Für professionelle Ergebnisse ist es wichtig, die technischen Details zu kennen. Unser RJ45 Kabeltester zeichnet sich durch folgende Merkmale aus:
| Merkmal | Beschreibung |
|---|---|
| Anschluss-Typen | RJ45 (Ethernet) |
| Prüffunktionen | Durchgang, Kurzschluss, offene Leitung, vertauschte Adern (Split Pair) |
| Anzeige | LED-Anzeigen für jede einzelne Ader (1-8 und G für Ground) |
| Stromversorgung | 9V Blockbatterie (nicht im Lieferumfang enthalten) |
| Gehäusematerial | Hochwertiger ABS-Kunststoff für Langlebigkeit und Griffigkeit |
| Abmessungen (L x B x H) | Ca. 105 mm x 65 mm x 25 mm |
| Gewicht | Ca. 100g (ohne Batterie) |
Vorteile für Ihre tägliche Arbeit
Die Investition in diesen RJ45 Kabeltester zahlt sich schnell aus. Sie profitieren von:
- Reduzierten Ausfallzeiten: Schnelle Fehlererkennung bedeutet weniger Unterbrechungen im Netzwerkbetrieb.
- Gesteigerter Effizienz: Vermeiden Sie langwierige und frustrierende manuelle Fehlersuche.
- Verbesserter Netzwerkperformance: Korrekt verkabelte Netzwerke arbeiten schneller und stabiler.
- Professionellem Auftritt: Zeigen Sie Ihren Kunden, dass Sie Wert auf höchste Qualität und Zuverlässigkeit legen.
- Kosteneinsparungen: Verhindern Sie teure Reparaturen durch frühzeitige Erkennung von Kabelproblemen.
Einsatzbereiche – Wo der Kabeltester glänzt
Dieser RJ45 Kabeltester ist ein vielseitiges Werkzeug, das in zahlreichen Szenarien unverzichtbar ist:
- Installation und Wartung von Netzwerkkabeln: Ob in Büros, Rechenzentren oder Privathaushalten – stellen Sie sicher, dass jede Verbindung sitzt.
- Fehlersuche bei bestehenden Netzwerken: Lokalisieren Sie schnell und präzise fehlerhafte Kabel als Ursache für Netzwerkprobleme.
- Qualitätssicherung vor der Inbetriebnahme: Testen Sie neu verlegte Kabel auf Herz und Nieren, bevor Sie sie in Betrieb nehmen.
- Erstellung von CAT5e, CAT6, CAT6a und CAT7 Kabeln: Ideal für Anwender, die eigene Netzwerkkabel crimpen.
- Netzwerkprojekte im Heim- und Gewerbebereich: Für Elektriker, Systemadministratoren, IT-Dienstleister und ambitionierte Heimnutzer.
Anwendung – So einfach ist es
Die Bedienung des RJ45 Kabeltesters ist denkbar einfach. Trennen Sie das zu prüfende Kabel von allen aktiven Geräten. Stecken Sie ein Ende des Kabels in die Sender-Einheit und das andere Ende in die Empfänger-Einheit des Testers. Schalten Sie den Tester ein. Die integrierten LEDs leuchten nacheinander für jede Ader von 1 bis 8 sowie für die Erdung auf. Vergleichen Sie die Leuchtsequenz beider Einheiten. Stimmt sie überein, ist das Kabel korrekt belegt. Abweichungen deuten auf Fehler wie Kurzschlüsse, offene Leitungen oder vertauschte Adern hin, die sofort identifiziert werden können.
Häufig gestellte Fragen (FAQ)
Was genau prüft dieser RJ45 Kabeltester?
Dieser Kabeltester prüft Ihre RJ45 Netzwerkkabel auf den korrekten Durchgang jeder einzelnen Ader von 1 bis 8. Zusätzlich erkennt er Kurzschlüsse zwischen den Adern, offene Leitungen (Unterbrechungen) und vertauschte Adernpaare (Split Pairs). Er stellt somit sicher, dass das Kabel gemäß der gängigen Standards (z.B. TIA/EIA 568A/B) korrekt belegt ist.
Welche Arten von Netzwerkkabeln kann ich mit diesem Tester prüfen?
Der Tester ist speziell für Netzwerkkabel mit RJ45-Steckern konzipiert. Dazu gehören gängige Kabeltypen wie CAT5, CAT5e, CAT6, CAT6a und sogar CAT7, solange sie über die standardmäßigen RJ45-Anschlüsse verfügen. Dies deckt die überwiegende Mehrheit der für Ethernet-Netzwerke verwendeten Kabel ab.
Wie wird der Kabeltester mit Strom versorgt?
Der Kabeltester wird mit einer handelsüblichen 9V Blockbatterie betrieben. Diese ist nicht im Lieferumfang enthalten und muss separat erworben werden. Die Batterie ermöglicht einen unabhängigen Betrieb und macht den Tester mobil einsetzbar, ohne dass eine externe Stromquelle benötigt wird.
Was bedeutet es, wenn die LEDs nicht in der richtigen Reihenfolge leuchten?
Wenn die LEDs nicht von 1 bis 8 und G (Ground) in der korrekten Reihenfolge auf beiden Einheiten leuchten, deutet dies auf einen Fehler im Kabel hin. Zum Beispiel: Wenn LED 1 auf der Sender-Einheit leuchtet, aber auf der Empfänger-Einheit LED 3, wurde die Ader 1 mit der Ader 3 vertauscht. Wenn eine LED überhaupt nicht leuchtet, liegt eine offene Leitung vor. Wenn zwei LEDs gleichzeitig leuchten, besteht ein Kurzschluss.
Ist der Kabeltester auch für die Fehlersuche bei bereits installierten Kabeln geeignet?
Ja, absolut. Einer der Hauptvorteile dieses Testers ist seine Fähigkeit, schnell und effizient Fehler in bereits verlegten und angeschlossenen Netzwerkkabeln zu identifizieren. Wenn Sie Probleme mit der Netzwerkgeschwindigkeit oder Konnektivität haben, ist die Prüfung der Kabel oft der erste und wichtigste Schritt zur Fehlerbehebung.
Wie robust ist das Gehäuse des Kabeltesters?
Das Gehäuse des RJ45 Kabeltesters ist aus robustem ABS-Kunststoff gefertigt. Dieses Material ist bekannt für seine Widerstandsfähigkeit gegen Stöße und Abrieb, was den Tester ideal für den Einsatz unter anspruchsvollen Bedingungen auf Baustellen oder in Werkstätten macht. Das Gehäuse bietet zudem eine gute Griffigkeit, um ein versehentliches Herunterfallen zu verhindern.
Kann der Tester auch die Abschirmung (Ground/G) überprüfen?
Ja, der Tester verfügt über eine separate LED für die Erdung (oft mit ‚G‘ gekennzeichnet). Dies ermöglicht die Überprüfung der korrekten Verbindung der Abschirmung bei geschirmten Netzwerkkabeln (z.B. CAT6a oder CAT7), was für die Leistung und Störsicherheit von entscheidender Bedeutung sein kann.
