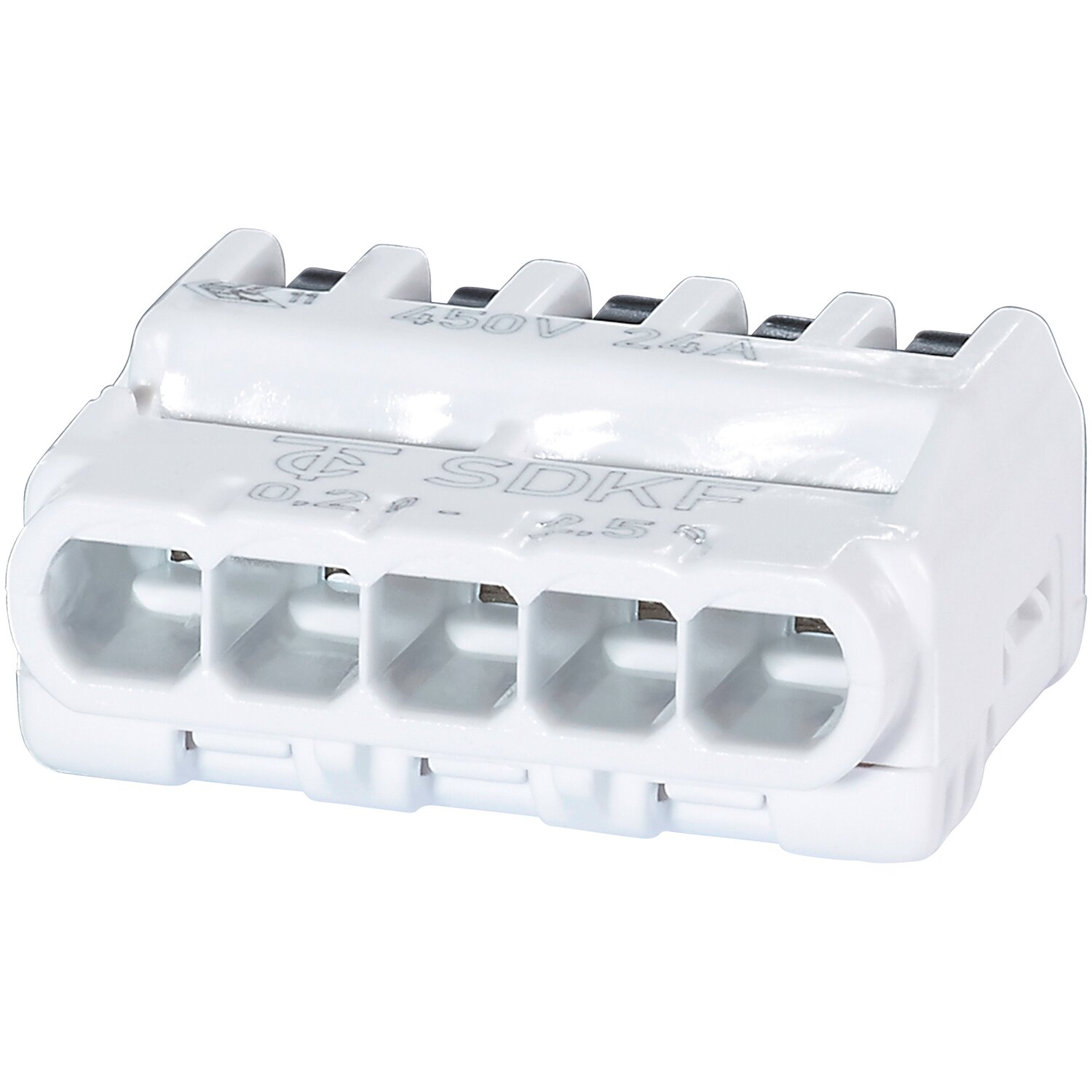

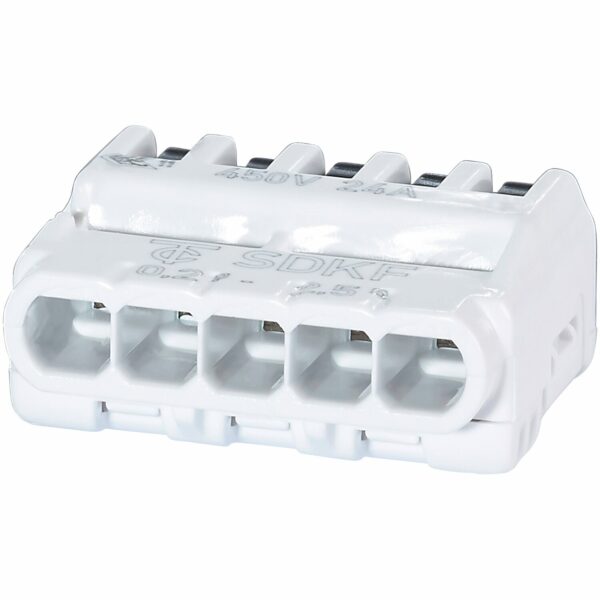

OBI Hebelklemme 5-polig Ø 0,2 mm – 2,5 mm 10 Stück: Die clevere Lösung für Ihre Elektroinstallationen
Sie suchen nach einer zuverlässigen und schnellen Verbindungslösung für Ihre elektrischen Leitungen? Die OBI Hebelklemme 5-polig bietet genau das: eine mühelose Art, Drähte unterschiedlicher Querschnitte sicher miteinander zu verbinden, ohne Werkzeug. Dieses Set mit 10 Stück ist ideal für Heimwerker und Profis gleichermaßen, die Wert auf Effizienz, Sicherheit und Langlebigkeit legen.
Warum die OBI Hebelklemme 5-polig Ihre erste Wahl sein sollte
In der Welt der Elektroinstallationen zählen Präzision und Zuverlässigkeit. Die OBI Hebelklemme 5-polig vereint beides und überzeugt durch ihre einfache Handhabung und ihre vielfältigen Anwendungsmöglichkeiten. Sie ermöglicht Ihnen, Verbindungen schnell und sicher herzustellen, was gerade bei zeitkritischen Projekten oder in beengten Verhältnissen von unschätzbarem Wert ist. Diese Klemmen sind speziell dafür entwickelt worden, den Anforderungen moderner Elektroinstallationen gerecht zu werden.
Vorteile, die überzeugen: OBI Hebelklemme 5-polig im Detail
- Zeit- und Arbeitsersparnis: Kein mühsames Abisolieren und Verschrauben mehr. Einfach Hebel öffnen, Ader einführen, Hebel schließen – fertig. Das spart Ihnen wertvolle Zeit und Nerven.
- Sichere und stabile Verbindungen: Die integrierte Klemmkraft sorgt für eine dauerhaft feste und sichere Verbindung, die auch Vibrationen standhält. Dies minimiert das Risiko von Wackelkontakten und erhöht die Sicherheit Ihrer Installation.
- Flexibilität bei Aderquerschnitten: Ob dünne Signalleitungen oder dickere Stromkabel – diese Klemme bewältigt ein breites Spektrum an Drahtquerschnitten von 0,2 mm bis 2,5 mm. Das macht sie extrem vielseitig einsetzbar.
- 5-polige Ausführung: Ermöglicht den gleichzeitigen Anschluss von bis zu fünf einzelnen Leitern. Dies ist besonders nützlich bei komplexeren Schaltkreisen, Verteilerdosen oder der Anschluss von Geräten mit mehreren Anschlusspunkten.
- Wiederverwendbarkeit: Die Hebelklemmen sind einfach zu öffnen und wieder zu schließen, was eine flexible Anpassung oder Korrektur von Verbindungen ermöglicht. Ideal für temporäre Installationen oder wenn Änderungen geplant sind.
- Kompaktes und sauberes Design: Die Klemmen sind platzsparend und sorgen für ein aufgeräumtes Erscheinungsbild Ihrer Verkabelung, was die Übersichtlichkeit erhöht und die Fehlersuche erleichtert.
- Hohe elektrische Sicherheit: Gefertigt aus hochwertigen Materialien, die eine sichere Stromübertragung gewährleisten und vor Kurzschlüssen schützen.
Technische Spezifikationen und Materialität
| Eigenschaft | Beschreibung |
|---|---|
| Typ | Hebelklemme, 5-polig |
| Aderquerschnitt (min.) | 0,2 mm² (fein- und eindrähtig) |
| Aderquerschnitt (max.) | 2,5 mm² (fein- und eindrähtig) |
| Betriebsspannung (max.) | Geeignet für Standard-Haushalts- und Niederspannungsanwendungen, Details laut Herstellerangaben für spezifische Einsatzszenarien beachten. |
| Nennstrom (max.) | Typischerweise ausgelegt für Ströme bis 20-24 A, abhängig von der spezifischen Belastung und dem Aderquerschnitt. |
| Isoliermaterial | Hochwertiger, flammhemmender Kunststoff (z.B. PA66 oder ähnliches Polyamid) für maximale Sicherheit und Langlebigkeit. Bietet ausgezeichnete elektrische Isolation und thermische Beständigkeit. |
| Leiteranschluss | Federklemme mit integriertem Hebelmechanismus für werkzeuglose Montage. |
| Farbe | Grau/Orange (typisch für viele Verbindungs- und Klemmsysteme zur besseren Identifikation und optischen Trennung) |
| Abmessungen | Kompakt und optimiert für den Einsatz in Anschlussdosen und Verteilern. Genaue Maße entnehmen Sie bitte der technischen Dokumentation. |
| Umgebungstemperatur | Geeignet für den Einsatz in einem breiten Temperaturbereich, der typischen Installationsumgebungen entspricht. Extremtemperaturen können die Leistung beeinträchtigen. |
Anwendungsbereiche: Wo die OBI Hebelklemme 5-polig glänzt
Die Vielseitigkeit der OBI Hebelklemme 5-polig eröffnet Ihnen eine breite Palette an Einsatzmöglichkeiten in Ihrem Handwerkeralltag. Egal, ob Sie im Haushalt, in Werkstätten, im Garten oder bei der Installation von Beleuchtungssystemen tätig sind, diese Klemmen erleichtern Ihnen die Arbeit erheblich.
- Erweiterung von Steckdosen und Lichtschaltern: Wenn Sie zusätzliche Steckdosen installieren oder Lampen anschließen müssen, bietet die 5-polige Ausführung genügend Anschlüsse für Phase, Neutralleiter und Schutzleiter sowie eventuell für Schaltdrähte.
- Verlegung von Lichterketten und Außenbeleuchtung: Verbinden Sie mühelos mehrere Segmente von LED-Streifen oder Gartenleuchten, ohne Löten zu müssen. Die wetterbeständigen Eigenschaften vieler ähnlicher Klemmen machen sie auch für den Außeneinsatz geeignet, sofern die spezifischen Schutzklassen eingehalten werden.
- Anschluss von Haushaltsgeräten: Müssen Sie ein neues Gerät anschließen oder ein bestehendes reparieren? Die Hebelklemmen bieten eine schnelle und sichere Verbindung für die Stromversorgung.
- Automatisierung und Smart Home: Bei der Installation von intelligenten Steuerungen, Sensoren oder Aktoren, die mehrere Signale verarbeiten, sind die 5 Anschlüsse Gold wert.
- Modellbau und Hobbyelektronik: Auch im anspruchsvollen Hobbybereich, wo Präzision und einfache Handhabung gefragt sind, erweisen sich diese Klemmen als äußerst nützlich.
- Verteilerdosen und Abzweigungen: Erstellen Sie schnell und sauber Abzweigungen von bestehenden Leitungen oder ordnen Sie die Verkabelung in Verteilerdosen neu.
Die Technologie hinter der einfachen Handhabung
Die OBI Hebelklemme 5-polig basiert auf einem innovativen Klemmprinzip, das herkömmliche Verbindungsmethoden wie Schraubklemmen oder Stoßverbinder in vielen Fällen überflüssig macht. Das Herzstück ist ein federbelasteter Mechanismus, der die angeschlossenen Leiter sicher und mit konstantem Anpressdruck hält.
Der Vorgang ist denkbar einfach: Zuerst wird der kleine Hebel an der Seite der Klemme nach oben geklappt. Dies öffnet die Klemmöffnung. Nun können Sie den abisolierten Draht einfach in die vorgesehene Öffnung einführen. Sobald der Draht vollständig eingeführt ist, klappen Sie den Hebel wieder nach unten. Dieser Vorgang zieht den internen Klemmbügel an und fixiert den Leiter fest und sicher. Ein entscheidender Vorteil ist die Möglichkeit, diesen Vorgang zu wiederholen. Sollten Sie einen Draht wieder entfernen müssen, klappen Sie den Hebel einfach wieder auf und ziehen den Draht heraus. Diese Flexibilität macht die Klemmen besonders praktisch für wechselnde Anforderungen.
Das Gehäuse der Klemmen besteht in der Regel aus einem robusten, flammhemmenden Kunststoff, der nicht nur für eine ausgezeichnete elektrische Isolation sorgt, sondern auch den Sicherheitsanforderungen bei erhöhten Temperaturen gerecht wird. Die internen Kontakte sind aus leitfähigem Metall gefertigt und so konzipiert, dass sie auch bei unterschiedlichen Drahtquerschnitten einen zuverlässigen Kontakt gewährleisten.
Sicherheit geht vor: Worauf Sie bei der Anwendung achten sollten
Obwohl die OBI Hebelklemme 5-polig die Installation erheblich vereinfacht und sicherer macht, gibt es einige grundlegende Punkte zu beachten, um die maximale Sicherheit Ihrer Elektroinstallationen zu gewährleisten:
- Spannungsfreiheit: Arbeiten Sie niemals an elektrischen Installationen, ohne vorher die Stromzufuhr unterbrochen zu haben. Überprüfen Sie die Spannungsfreiheit mit einem geeigneten Messgerät.
- Korrekter Aderquerschnitt: Stellen Sie sicher, dass die von Ihnen verwendeten Leiter innerhalb des spezifizierten Querschnittsbereichs der Klemme liegen (0,2 mm² bis 2,5 mm²). Die Verwendung von Leitern außerhalb dieses Bereichs kann zu unsicheren Verbindungen oder Beschädigungen führen.
- Sauberes Abisolieren: Achten Sie auf ein sauberes und glattes Abisolieren der Leiter. Unscharfe oder unsaubere Schnittkanten können die Kontaktqualität beeinträchtigen. Die Länge des abisolierten Drahtes sollte so gewählt werden, dass nur der blanke Leiter in die Klemme eingeführt wird.
- Vollständiges Einführen: Stellen Sie sicher, dass der abisolierte Draht vollständig und bis zum Anschlag in die Klemme eingeführt wird, bevor Sie den Hebel schließen.
- Maximaler Strom: Beachten Sie stets die maximal zulässige Strombelastbarkeit der Klemmen im Verhältnis zum verwendeten Aderquerschnitt und den Gesamtleitungsquerschnitten. Die Klemmen sind für die meisten Standardanwendungen im Haushalt und Kleinverbraucherbereich ausgelegt, aber bei Hochlastanwendungen sind zusätzliche Prüfungen oder spezielle Komponenten erforderlich.
- Umgebungsbedingungen: Verwenden Sie die Klemmen nur in Umgebungen, für die sie ausgelegt sind. Extreme Temperaturen, Feuchtigkeit oder aggressive Medien können die Lebensdauer und Sicherheit beeinträchtigen.
- Ordnungsgemäße Verlegung: Sorgen Sie für eine ordnungsgemäße Verlegung und Fixierung der Kabel. Vermeiden Sie Zug auf die Klemmen.
FAQ – Häufig gestellte Fragen zu OBI Hebelklemme 5-polig Ø 0,2 mm – 2,5 mm 10 Stück
Sind die OBI Hebelklemmen für alle Drahtarten geeignet?
Ja, die OBI Hebelklemmen sind sowohl für eindrähtige (massive) als auch für feindrähtige (mehrdrähtige) Leiter im angegebenen Querschnittsbereich von 0,2 mm² bis 2,5 mm² geeignet. Die interne Klemmtechnologie passt sich flexibel an beide Drahttypen an.
Kann ich diese Klemmen auch im Außenbereich einsetzen?
Die Klemmen selbst sind in der Regel aus isolierendem Kunststoff gefertigt, der Schutz vor elektrischem Schlag bietet. Für den Außeneinsatz ist jedoch entscheidend, dass die gesamte Installation den entsprechenden Schutzklassen (z.B. IP-Schutzart) entspricht. Die Klemmen müssen in einer geeigneten, wetterfesten Anschlussdose montiert werden, um sie vor Feuchtigkeit und Witterungseinflüssen zu schützen.
Wie viele Drähte kann ich maximal pro Klemme anschließen?
Es handelt sich um eine 5-polige Klemme, das bedeutet, Sie können bis zu fünf einzelne Drähte unterschiedlicher Adern gleichzeitig anschließen. Jeder Draht wird dabei einzeln in einer der fünf Öffnungen fixiert.
Muss ich die Drähte vor dem Einführen in die Klemme abisolieren?
Ja, unbedingt. Die Drähte müssen im Bereich der Anschlussstelle fachgerecht abisoliert werden, sodass nur der blanke Leiter in die Klemmöffnung eingeführt wird. Die Länge des abisolierten Bereichs entnehmen Sie bitte den Anleitungen für solche Klemmen, in der Regel sind dies wenige Millimeter.
Wie lange halten die OBI Hebelklemmen typischerweise?
Bei ordnungsgemäßer Anwendung und Einhaltung der technischen Spezifikationen sind die Klemmen für eine lange Lebensdauer ausgelegt. Der Klemmmechanismus mit Federtechnologie behält seine Kraft über viele Zyklen des Öffnens und Schließens bei und bietet eine dauerhaft sichere Verbindung.
Was ist der Vorteil gegenüber einer Lüsterklemme?
Der Hauptvorteil gegenüber einer klassischen Lüsterklemme liegt in der deutlich schnelleren und werkzeuglosen Montage. Zudem bieten die Hebelklemmen eine konstante und oft höhere Klemmkraft, die auch bei Vibrationen stabil bleibt. Sie sorgen für ein saubereres Erscheinungsbild und verhindern das Abrutschen von Drähten, was bei Lüsterklemmen manchmal ein Problem darstellen kann.
Sind die Klemmen wiederverwendbar?
Ja, die OBI Hebelklemmen sind explizit dafür konzipiert, wiederverwendbar zu sein. Sie können die Hebel einfach wieder öffnen, um Drähte zu entnehmen oder auszutauschen, und die Klemme anschließend wieder sicher schließen.
