Das sind die beliebtesten Unterlegscheiben Produkte
Hochwertige Unterlegscheiben für jede Anwendung – Finden Sie die passende Lösung bei Handwerker-profishop.de
Ob für professionelle Handwerksarbeiten, anspruchsvolle Heimwerkerprojekte oder im Maschinenbau – die richtige Unterlegscheibe ist oft das unsichtbare Fundament für eine sichere und langlebige Verbindung. Bei Handwerker-profishop.de bieten wir Ihnen eine umfassende Auswahl an Unterlegscheiben, die speziell auf die vielfältigen Anforderungen unserer Kunden zugeschnitten ist. Von Standard-DIN-Scheiben bis hin zu spezialisierten Scheiben für besondere Beanspruchungen, unsere Kategorie deckt ein breites Spektrum an Materialien, Größen und Ausführungen ab, um sicherzustellen, dass Sie stets die optimale Komponente für Ihre spezifische Anwendung finden.
Die Vielfalt der Unterlegscheiben: Mehr als nur ein Stück Metall
Unterlegscheiben sind weit mehr als einfache Distanzhalter. Sie sind essenzielle Bauteile, die dazu dienen, die Last einer Schraube oder Mutter über eine größere Fläche zu verteilen, um Beschädigungen des Werkstücks zu verhindern. Sie sorgen für eine gleichmäßigere Klemmkraft, verhindern das Selbstlösen von Schraubverbindungen und können als Ausgleich für Unebenheiten dienen. Die Auswahl der richtigen Unterlegscheibe hängt von einer Vielzahl von Faktoren ab, darunter das Material der zu verbindenden Teile, die Art der Belastung (statisch, dynamisch, korrosiv) und die geltenden Normen. Unser Sortiment umfasst eine breite Palette von Flachscheiben, Bundscheiben, Federringe, Scheiben nach DIN-Normen wie DIN 125 (Allgemeine Form), DIN 9021 (große Außen-Ø) oder DIN 7089 (Federringe) sowie spezialisierte Lösungen für spezifische Industrieanforderungen.
Worauf Sie beim Kauf von Unterlegscheiben achten sollten: Ihr Weg zur perfekten Wahl
Die Auswahl der richtigen Unterlegscheibe ist entscheidend für die Stabilität und Langlebigkeit Ihrer Verbindungen. Beachten Sie folgende Punkte, um eine fundierte Entscheidung zu treffen:
- Material: Das Material der Unterlegscheibe sollte auf die Umgebungsbedingungen und die verwendeten Schrauben und Muttern abgestimmt sein. Gängige Materialien sind Stahl (verzinkt, blank, Edelstahl A2/A4), Messing oder Kunststoffe. Edelstahl (V2A/V4A) ist ideal für korrosive Umgebungen.
- Größe und Durchmesser: Achten Sie auf den Innendurchmesser, der zur Schraube passen muss, und den Außendurchmesser, der die Lastverteilung bestimmt. Es gibt verschiedene Ausführungen, wie z.B. Scheiben mit normalem Außen-Ø, großen Außen-Ø (DIN 9021) oder kleinen Außen-Ø für spezielle Anwendungen.
- Dicke: Die Dicke beeinflusst, wie gut Unebenheiten ausgeglichen werden können und wie stark die Last verteilt wird.
- Normung: Viele Unterlegscheiben sind nach gängigen DIN- oder ISO-Normen gefertigt. Die Einhaltung von Normen wie DIN 125 (Allgemeine Form), DIN 127 (Federringe) oder DIN 7980 (federnde Scheiben) gewährleistet Kompatibilität und geprüfte Qualität.
- Oberflächenbehandlung: Eine Verzinkung schützt Stahlteile vor Korrosion. Blankstahl bietet keine zusätzlichen Schutzschichten. Spezielle Beschichtungen können für extreme Bedingungen erforderlich sein.
- Anwendungsbereich: Überlegen Sie, ob die Unterlegscheibe in einem statischen oder dynamischen System eingesetzt wird, ob Vibrationen auftreten können oder ob besondere chemische oder thermische Einflüsse zu erwarten sind.
- Federwirkung: Für Anwendungen, bei denen ein Selbstlösen der Verbindung durch Vibrationen verhindert werden muss, sind Federringe (DIN 127, DIN 7980) oder spezielle Sicherungsscheiben erforderlich.
Anwendungsbereiche und Speziallösungen
Unsere Unterlegscheiben finden Anwendung in nahezu allen Bereichen, in denen Schraubverbindungen zum Einsatz kommen. Dazu gehören:
- Bauwesen und Holzbau: Zur Befestigung von Holzkonstruktionen, Fassaden und Dachelementen, oft mit großen Unterlegscheiben zur besseren Lastverteilung auf weichen Materialien.
- Metallbau und Maschinenbau: Für hochbelastete Verbindungen, bei denen Präzision und Langlebigkeit gefragt sind. Hier kommen oft hochfeste oder korrosionsbeständige Edelstahlscheiben zum Einsatz.
- Fahrzeugbau und Automotive: Wo Vibrationen eine große Rolle spielen und die Zuverlässigkeit der Verbindungen paramount ist.
- Elektronik und Gerätebau: Spezielle Scheiben aus Kunststoff oder mit geringer Leitfähigkeit können hier erforderlich sein.
- Sanitär- und Installationstechnik: Rostfreie Materialien sind hier oft unerlässlich.

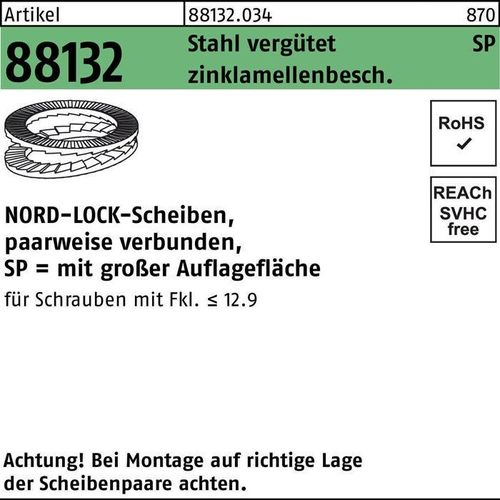

Wir führen auch spezielle Unterlegscheiben wie z.B. Sperrscheiben, Zahnscheiben, Kotflügelscheiben (auch bekannt als Karosseriescheiben) und Härtebleche, die jeweils spezifische Funktionen erfüllen.
Materialien und Normen: Ein tiefer Einblick
Die Wahl des richtigen Materials ist entscheidend für die Funktionalität und Lebensdauer Ihrer Verschraubungen. Bei Handwerker-profishop.de legen wir Wert auf Qualität und bieten daher eine breite Palette an Materialien:
- Stahl, verzinkt: Ein weit verbreiteter Standard für allgemeine Anwendungen, bietet guten Korrosionsschutz.
- Stahl, blank: Für weniger anspruchsvolle Umgebungen oder wenn eine Nachbehandlung geplant ist.
- Edelstahl (A2/V2A): Hervorragende Korrosionsbeständigkeit, ideal für den Außenbereich, Lebensmittelindustrie und feuchte Umgebungen. Entspricht oft der DIN 125 Form A.
- Edelstahl (A4/V4A): Noch höhere Korrosionsbeständigkeit, geeignet für stark salzhaltige oder chemisch aggressive Umgebungen (z.B. an Küsten oder in der Chemieindustrie).
- Messing: Nichtrostend, elektrisch leitfähig, wird oft in dekorativen Anwendungen oder dort eingesetzt, wo keine magnetischen Eigenschaften erwünscht sind.
- Kunststoffe (z.B. Polyamid, POM): Leicht, elektrisch isolierend, chemikalienbeständig und oft auch vibrationsdämpfend.
Wir führen Unterlegscheiben nach folgenden und vielen weiteren relevanten Normen:
- DIN 125: Allgemeine Unterlegscheiben, Form A (mit Fase) und Form B (ohne Fase). Eine der gebräuchlichsten Normen.
- DIN 9021: Unterlegscheiben mit großem Außen-Ø, ideal zur Lastverteilung auf weichen Materialien.
- DIN 7089 (auch DIN 127-A): Federringe aus Stahl, die eine axiale Vorspannung erzeugen und ein Selbstlösen verhindern sollen.
- DIN 7980: Spezielle Federringe aus gehärtetem Federstahl, die eine höhere Federkraft bieten.
- ISO 7089/7090: Internationale Entsprechungen zu den DIN-Normen.
Diese Normen stellen sicher, dass die Abmessungen, Toleranzen und Materialeigenschaften konsistent und zuverlässig sind, was für industrielle Anwendungen von höchster Bedeutung ist.
Vergleichstabelle: Unterlegscheiben-Arten im Überblick
| Merkmal | Flachscheibe (DIN 125) | Große Flachscheibe (DIN 9021) | Federring (DIN 127) | Sicherungsscheibe (z.B. Zahnscheiben) | Bundscheibe |
|---|---|---|---|---|---|
| Hauptfunktion | Lastverteilung, Oberflächenschutz | Maximale Lastverteilung auf großer Fläche | Verhindert Selbstlösen durch Federwirkung | Verhindert Selbstlösen durch Einrasten/Reibung | Bietet eine Auflagefläche, oft mit Außenbund |
| Außen-Ø im Verhältnis zum Innendurchmesser | Standard | Sehr groß | Standard | Variiert stark je nach Typ | Meist größer als bei DIN 125 |
| Materialien | Stahl verzinkt, Edelstahl A2/A4, Messing | Stahl verzinkt, Edelstahl A2/A4 | Stahl gehärtet, Edelstahl | Stahl gehärtet, Edelstahl | Stahl verzinkt, Edelstahl |
| Typische Anwendungen | Allgemeine Verschraubungen, Möbelbau, Elektronik | Holzbau, Blechverarbeitung, Fassadenbau, Dachkonstruktionen | Maschinenbau, Fahrzeugbau, Anlagenbau (bei Vibrationen) | Hohe Vibrationen, dynamische Belastungen, sicherheitsrelevante Verbindungen | Befestigung von Bauteilen, oft mit Senkkopfschrauben oder Nieten |
| Vorteile | Vielseitig, kostengünstig, breite Verfügbarkeit | Schont weiche Oberflächen, verteilt Kraft optimal | Einfache Montage, gute Sicherungswirkung | Hohe Sicherheit gegen Lösen, auch bei extremen Bedingungen | Optisch ansprechend, gute Auflagefläche |
| Nachteile | Kann bei weichen Materialien einsinken | Benötigt mehr Platz, kann bei kleinen Bauteilen überdimensioniert sein | Kann bei starker Verformung nachlassen, nicht für alle Anwendungen geeignet | Kann zu Oberflächenbeschädigungen führen, korrosionsanfälliger als Standard-Edelstahl | Eingeschränkte Anwendungsvielfalt im Vergleich zu Flachscheiben |
Häufig gestellte Fragen zu Unterlegscheiben
FAQ – Häufig gestellte Fragen zu Unterlegscheiben
Was ist der Unterschied zwischen einer Flachscheibe und einer Bundscheibe?
Eine Flachscheibe (wie z.B. nach DIN 125) ist eine einfache Scheibe mit einem Loch in der Mitte, deren Hauptzweck die Lastverteilung ist. Eine Bundscheibe besitzt zusätzlich einen Außenbund, der als Auflagefläche dient und oft auch eine Zentrierfunktion hat. Bundscheiben werden häufig verwendet, um eine saubere und gleichmäßige Oberfläche zu erzielen oder wenn die Schraube eine zusätzliche Führung benötigt.
Wann sollte ich eine Unterlegscheibe mit großem Außendurchmesser (DIN 9021) verwenden?
Unterlegscheiben nach DIN 9021 haben einen deutlich größeren Außendurchmesser im Verhältnis zu ihrem Innendurchmesser als Standard-Flachscheiben. Sie eignen sich hervorragend, wenn Sie weiche Materialien wie Holz, Kunststoff oder dünne Bleche verbinden möchten. Der größere Durchmesser verteilt die Anpresskraft der Schraube oder Mutter über eine größere Fläche, wodurch ein Eindrücken des Materials und somit Beschädigungen oder ein Durchbrechen verhindert werden.
Warum ist Edelstahl A2 und A4 wichtig für Unterlegscheiben?
Edelstahl A2 (V2A) und A4 (V4A) sind Legierungen, die für ihre hohe Korrosionsbeständigkeit bekannt sind. A2 ist für die meisten Anwendungen im Innenbereich und im Freien geeignet, wo moderate Korrosionsgefahr besteht. A4, das zusätzlich Molybdän enthält, bietet einen noch höheren Schutz gegen Lochfraßkorrosion und Säureangriffe und ist daher die erste Wahl für maritime Umgebungen, chemische Industrie oder Anwendungen, bei denen Salze oder Säuren vorhanden sind. Die Verwendung von Edelstahl verhindert Rostbildung und sorgt für eine längere Lebensdauer der Verbindung.
Wie kann ich sicherstellen, dass meine Schraubverbindung durch Vibrationen nicht locker wird?
Um ein Selbstlösen von Schraubverbindungen durch Vibrationen zu verhindern, sind spezielle Sicherungsmaßnahmen erforderlich. Hierzu zählen Federringe (wie DIN 127 oder DIN 7980), die eine federnde Wirkung aufweisen und die Vorspannung der Schraube aufrechterhalten. Auch Zahnscheiben (Innen- oder Außenverzahnung) oder selbstsichernde Muttern können eingesetzt werden. Die Wahl der richtigen Sicherungsmethode hängt von der Intensität der Vibrationen und den spezifischen Anforderungen der Anwendung ab.
Welche Rolle spielt die Dicke einer Unterlegscheibe?
Die Dicke einer Unterlegscheibe beeinflusst die Tragfähigkeit und die Fähigkeit, Unebenheiten auszugleichen. Eine dickere Scheibe kann höhere Lasten verteilen und größere Unebenheiten auf der Oberfläche des Werkstücks ausgleichen. Bei Anwendungen, bei denen es auf präzise Längenmaße ankommt oder wenn die Gesamthöhe der Verschraubung begrenzt ist, muss die Dicke der Unterlegscheibe sorgfältig abgewogen werden.
Kann ich jede beliebige Unterlegscheibe mit jeder Schraube kombinieren?
Grundsätzlich ja, solange der Innendurchmesser der Unterlegscheibe dem Durchmesser der Schraube entspricht. Es ist jedoch entscheidend, dass das Material der Unterlegscheibe zur Umgebung und zum Material der zu verbindenden Teile passt. Beispielsweise sollten Sie bei hochfesten Schrauben auch Unterlegscheiben verwenden, die den Kräften standhalten. Auch sollte die Härte des Materials berücksichtigt werden, um Beschädigungen zu vermeiden. Die Verwendung von korrosionsbeständigen Scheiben wie Edelstahl ist oft ratsam, wenn die Schrauben ebenfalls aus Edelstahl sind oder die Verbindung im Freien eingesetzt wird.
Gibt es umweltfreundliche Alternativen bei Unterlegscheiben?
Der ökologische Fußabdruck von Unterlegscheiben hängt stark vom Herstellungsprozess und dem Material ab. Materialien wie Edelstahl sind langlebig und recycelbar. Bei Kunststoffen spielt die Art des Kunststoffs und seine Entsorgung eine Rolle. Wir bei Handwerker-profishop.de setzen auf Qualitätsprodukte namhafter Hersteller, die oft auf ressourcenschonende Produktionsverfahren achten. Die Langlebigkeit hochwertiger Unterlegscheiben trägt ebenfalls zur Nachhaltigkeit bei, da sie seltener ausgetauscht werden müssen.
