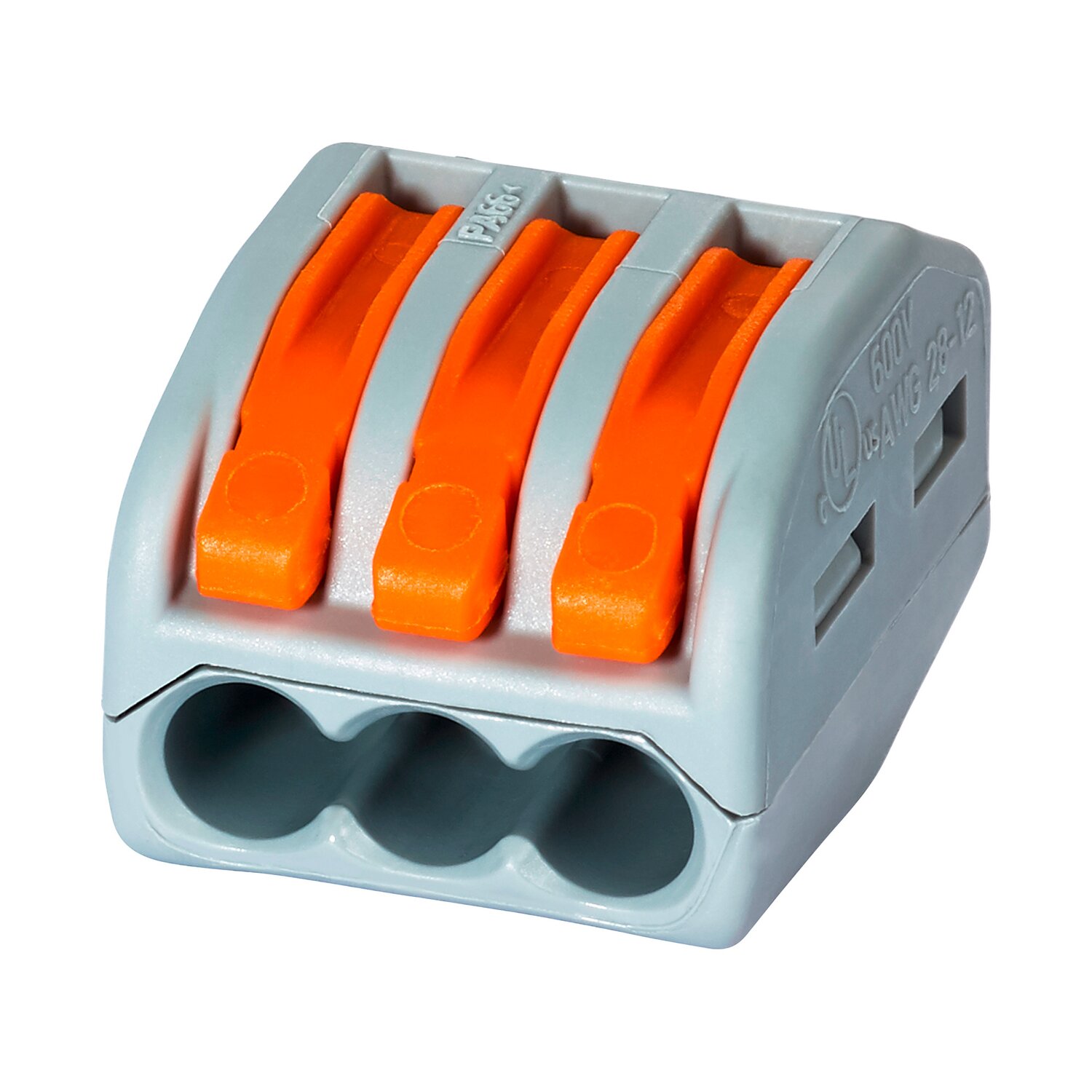

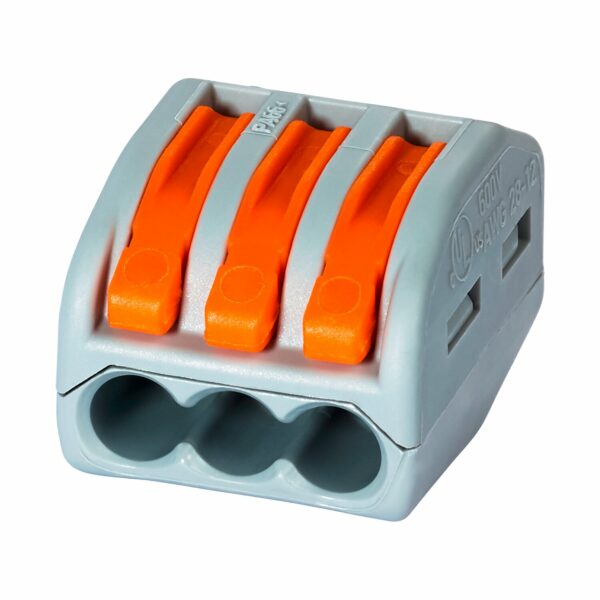

Wago Hebelklemme Ø 0,08 mm – 4 mm, 3-polig (5 Stück): Ihre Lösung für sichere und effiziente Elektroinstallationen
Diese hochwertigen Wago Hebelklemmen in der 3-poligen Ausführung sind das ideale Werkzeug für jeden Elektriker, Heimwerker und Fachmann, der Wert auf schnelle, sichere und normgerechte Verbindungen legt. Mit ihrem breiten Anschlussbereich von 0,08 mm² bis 4 mm² decken sie eine Vielzahl von Anwendungsfällen ab, von feindrächtigen Leitern bis hin zu massiveren Kabeln. Das praktische 5er-Pack sorgt dafür, dass Sie stets die benötigte Anzahl zur Hand haben.
Vorteile der Wago Hebelklemmen für Ihre Elektroinstallationen
Wenn es um die Verbindung von elektrischen Leitern geht, zählen Effizienz, Sicherheit und Langlebigkeit. Die Wago Hebelklemmen bieten Ihnen genau diese Vorteile und optimieren Ihre Arbeitsabläufe:
- Zeitersparnis: Dank des innovativen Hebelmechanismus entfällt das zeitraubende Abisolieren und Verdrillen von Litzen. Einfach Hebel öffnen, Leiter einführen, Hebel schließen – fertig. Dies reduziert die Installationszeit erheblich.
- Hohe Sicherheit: Die integrierte Zugentlastung und die zuverlässige Klemmkraft sorgen für dauerhaft sichere und wackelfreie Verbindungen, die auch Vibrationen standhalten. Dies minimiert das Risiko von Kurzschlüssen und Kabelbränden.
- Universelle Einsatzmöglichkeiten: Mit einem Anschlussbereich von 0,08 mm² bis 4 mm² sind diese Klemmen extrem vielseitig. Sie eignen sich für den Anschluss von Leuchten, Steckdosen, Schaltern, Verteilerdosen und vielem mehr.
- Sauberes Arbeiten: Der Hebelmechanismus ermöglicht eine saubere und ordentliche Verdrahtung ohne lose Drähte oder Klebeband. Das Ergebnis ist ein professioneller und übersichtlicher Schaltkasten.
- Wiederverwendbarkeit: Die Klemmen lassen sich bei Bedarf einfach wieder öffnen und neu bestücken, was sie zu einer flexiblen Lösung für temporäre Installationen oder nachträgliche Änderungen macht.
- Geprüfte Qualität: Wago steht für höchste Qualitätsstandards. Diese Hebelklemmen sind nach relevanten Normen geprüft und zugelassen, was Ihnen zusätzliche Sicherheit gibt.
Produkteigenschaften im Detail
Die technischen Spezifikationen dieser Wago Hebelklemmen gewährleisten eine zuverlässige Leistung in verschiedensten Umgebungen:
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Anzahl der Anschlüsse (Pole) | 3 |
| Leiter-Anschlussbereich (eindrahtig/mehrdrahtig) | 0,08 mm² – 4 mm² |
| Leiter-Anschlussbereich (feinstdrähtig) | 0,08 mm² – 2,5 mm² |
| Nennspannung | 400 V AC |
| Nennstrom | 32 A |
| Maximale Betriebstemperatur | 85 °C |
| Gehäusematerial | Flammhemmendes Polyamid (PA) |
| Klemmkörper | Kupferlegierung |
| Anschlussart | Hebelklemmtechnik |
| Isolationsmaterial | Selbstverlöschend |
| Farbe | Grau/Orange |
| Abmessungen (LxBxH) | Ca. 20,5 mm x 18,3 mm x 14,5 mm (pro Klemme) |
| Zulassungen | VDE, UL, CSA (je nach spezifischer Produktvariante und Länderzulassung) |
Der Aufbau und die Funktionsweise der Wago Hebelklemme
Die Genialität der Wago Hebelklemme liegt in ihrer einfachen, aber effektiven Konstruktion. Jede Klemme besteht im Wesentlichen aus einem robusten Gehäuse, dem Klemmkörper und dem charakteristischen Hebel. Der Klemmkörper ist so konstruiert, dass er den Leiter sicher und mit konstantem Anpressdruck umschließt. Dies wird durch die federnde Wirkung des Klemmkörpers gewährleistet, die unabhängig von der Art des Leiters (massiv oder litze) eine dauerhaft stabile Verbindung sicherstellt. Der Hebel dient dabei als Betätigungselement: Wird er angehoben, öffnet sich die Klemmstelle und gibt den Weg für die Einführung des Leiters frei. Sobald der Leiter vollständig eingeführt ist, wird der Hebel wieder nach unten gedrückt, wodurch die Klemmstelle verriegelt und eine elektrische sowie mechanisch sichere Verbindung hergestellt wird. Diese Technik eliminiert die Notwendigkeit von Werkzeugen zur Befestigung der Leiter, was die Installation erheblich vereinfacht und beschleunigt. Die spezielle Gestaltung der Kontaktstellen sorgt für einen geringen Übergangswiderstand, was eine effiziente Stromübertragung ohne übermäßige Wärmeentwicklung ermöglicht.
Anwendungsbereiche für Ihre Elektroprojekte
Diese 3-poligen Wago Hebelklemmen sind wahre Alleskönner und finden in einer Vielzahl von Elektroinstallationen ihren Einsatz:
- Schaltkastenverkabelung: Ob im privaten Haushalt, in Gewerbeimmobilien oder in industriellen Anlagen – die effiziente Verdrahtung von Schalt- und Verteilerkästen wird durch diese Klemmen revolutioniert. Sie ermöglichen eine klare Strukturierung und schnelle Montage.
- Montage von Beleuchtungssystemen: Ob Deckenleuchten, Wandleuchten oder abgehängte Installationen – die Verbindung von Stromkabeln mit Deckenabhängungen oder Leuchtenanschlüssen ist mit den Wago Hebelklemmen ein Kinderspiel. Sie sind ideal für den Anschluss von Lampen mit und ohne Schutzleiter.
- Erweiterung und Modifikation von Stromkreisen: Müssen Sie eine zusätzliche Steckdose installieren, einen neuen Stromkreis legen oder eine bestehende Installation erweitern? Diese Klemmen bieten eine sichere und flexible Möglichkeit, Verbindungen herzustellen, ohne die bestehende Verkabelung aufwendig ändern zu müssen.
- Hausinstallationen: Für jeden, der sich im Bereich der Hausinstallation bewegt, sind diese Klemmen ein unverzichtbares Hilfsmittel. Sie vereinfachen den Anschluss von Geräten, die Installation von Rollladenmotoren, die Verkabelung von Sprechanlagen und vieles mehr.
- Provisorische Installationen und Testaufbauten: Auch für temporäre Anwendungen, Messzwecke oder den Aufbau von Prototypen sind die wieder lösbaren Eigenschaften der Wago Hebelklemmen von großem Vorteil. Sie ermöglichen schnelle Anpassungen und Umkonfigurationen.
- Verbindung von Leitungen unterschiedlicher Querschnitte: Dank des breiten Anschlussbereichs können Sie problemlos Leiter mit unterschiedlichen Querschnitten miteinander verbinden, was in vielen komplexen Installationen erforderlich ist.
Qualität, auf die Sie sich verlassen können
Wago hat sich weltweit einen Namen für innovative und zuverlässige Verbindungstechnik gemacht. Die Hebelklemmen Ø 0,08 mm – 4 mm, 3-polig, 5 Stück, sind keine Ausnahme. Sie werden unter strengen Qualitätskontrollen gefertigt und entsprechen den höchsten Industriestandards. Das Gehäusematerial, oft ein hoch temperaturbeständiges und flammhemmendes Polyamid, bietet hervorragende elektrische Isoliereigenschaften und mechanische Stabilität. Der interne Klemmmechanismus aus einer hochwertigen Kupferlegierung sorgt für eine optimale Stromleitung und verhindert Korrosion. Die Tatsache, dass diese Klemmen nach internationalen Normen zertifiziert sind, gibt Ihnen die Gewissheit, dass Sie ein Produkt verwenden, das höchsten Sicherheitsanforderungen genügt.
FAQ – Häufig gestellte Fragen zu Wago Hebelklemme Ø 0,08 mm – 4 mm, 3-polig, 5 Stück
Welche Leiterarten können mit dieser Wago Hebelklemme verbunden werden?
Sie können sowohl eindrähtige und mehrdrähtige Leiter (Massivleiter) als auch feindrähtige Leiter (Litzen mit oder ohne Aderendhülse) mit dieser Wago Hebelklemme verbinden. Der Anschlussbereich für eindrähtige und mehrdrähtige Leiter liegt zwischen 0,08 mm² und 4 mm². Für feindrähtige Leiter ist der zulässige Bereich von 0,08 mm² bis 2,5 mm² vorgesehen.
Wie viele Adern kann ich pro Anschlussklemme anschließen?
Da es sich um eine 3-polige Klemme handelt, können Sie insgesamt drei einzelne Leiter anschließen. Jeder der drei Anschlüsse ist für die Aufnahme eines separaten Leiters ausgelegt.
Ist die Verwendung von Aderendhülsen bei feindrähtigen Leitern zwingend erforderlich?
Für feindrähtige Leiter im Bereich von 0,08 mm² bis 2,5 mm² wird die Verwendung von Aderendhülsen empfohlen, um eine optimale und dauerhaft sichere Kontaktierung zu gewährleisten und ein Aufspleißen der Litzen zu verhindern. Für eindrähtige Leiter sind keine Aderendhülsen nötig.
Sind die Wago Hebelklemmen für den Einsatz in Feuchträumen geeignet?
Generell sind Wago Hebelklemmen für trockene Innenräume konzipiert. Für den Einsatz in Feuchträumen oder im Außenbereich sollten Sie spezielle, für diese Umgebungen zugelassene Verbindungstechniken oder Klemmen mit entsprechender IP-Schutzart verwenden. Prüfen Sie stets die spezifischen Zulassungen und Anwendungsbereiche des Produkts.
Wie öffne ich die Klemme wieder, um einen Leiter zu entfernen oder zu ersetzen?
Um die Klemme wieder zu öffnen, betätigen Sie einfach den Hebel nach oben. Dies löst die Klemmkraft und gibt den Leiter wieder frei. Achten Sie darauf, dass die Stromversorgung vor Arbeiten an der Elektrik stets unterbrochen ist.
Welche maximalen Strom- und Spannungsbelastungen sind für diese Klemme zulässig?
Diese Wago Hebelklemme ist für eine Nennspannung von 400 V AC und einen Nennstrom von bis zu 32 A ausgelegt. Diese Werte dürfen nicht überschritten werden, um die Sicherheit und Funktionalität zu gewährleisten.
Sind die Klemmen wiederverwendbar?
Ja, die Wago Hebelklemmen sind für eine mehrfache Anwendung konzipiert. Sie können nach dem Lösen des Hebels erneut verwendet werden, solange die Klemmkontakte und das Gehäuse intakt sind und die Klemmkraft erhalten bleibt.
