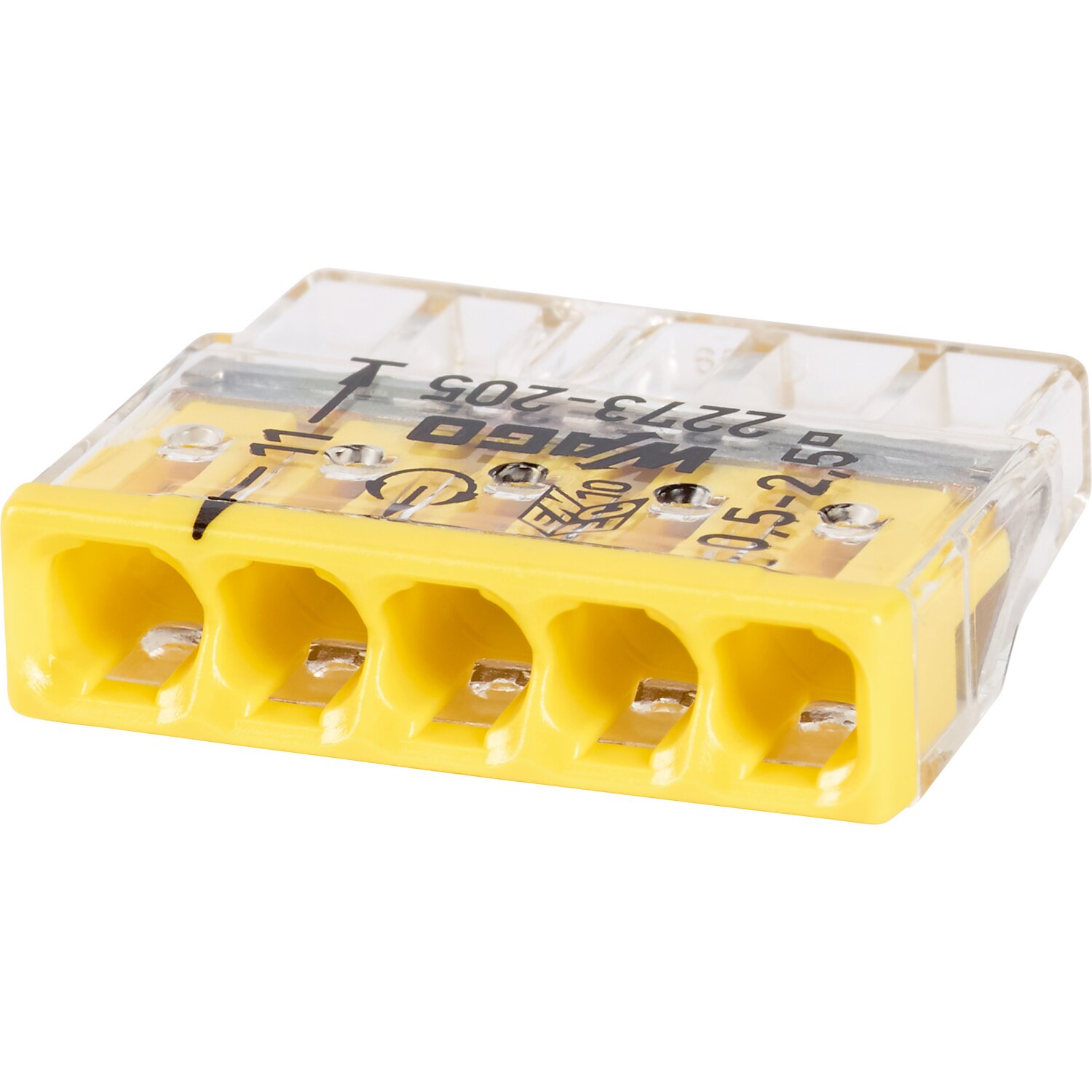

Wago Verbindungsdosenklemme 5-polig Ø 0,5 mm – 2,5 mm Transparent-Gelb: Ihre Lösung für sichere und schnelle Elektroinstallationen
Sie suchen nach einer zuverlässigen und effizienten Lösung, um elektrische Leitungen sicher und normgerecht zu verbinden? Die Wago Verbindungsdosenklemme 5-polig in transparent-gelber Ausführung mit einem Leiterquerschnittsbereich von 0,5 mm² bis 2,5 mm² ist die ideale Wahl für professionelle Elektriker, Heimwerker und alle, die Wert auf Qualität und Sicherheit legen. Diese Klemme vereinfacht den Anschluss von Drähten in Dosen und Verteilerkästen erheblich und spart Ihnen wertvolle Zeit bei jeder Installation.
Innovative Verbindungstechnik für maximale Effizienz
Die Wago Verbindungsdosenklemme revolutioniert die Art und Weise, wie Sie elektrische Verbindungen herstellen. Dank der bewährten CAGE CLAMP® Verbindungstechnologie entfallen mühsames Schrauben und Isolierband. Sie stecken einfach die abisolierten Leiter in die Klemmstelle, und die integrierte Federkraft sorgt für eine dauerhaft sichere und zugentlastete Verbindung. Diese Technologie ist nicht nur schneller, sondern auch sicherer, da sie einen geringeren Übergangswiderstand bietet und somit Überhitzung vorbeugt.
Herausragende Vorteile für Ihre Elektroprojekte
- Zeitersparnis: Deutlich schnellere Installation im Vergleich zu traditionellen Verbindungsmethoden. Einfaches Stecken ohne Werkzeug.
- Sicherheit und Zuverlässigkeit: Stabile und zugentlastete Verbindungen, die dauerhaft sicher sind und Vibrationen standhalten.
- Flexibilität: Geeignet für massive und eindrähtige Leiter sowie für flexible Leiter mit Aderendhülse.
- Platzersparnis: Kompakte Bauform ermöglicht den Einsatz auch in beengten Platzverhältnissen.
- Transparenz: Die transparente Bauweise ermöglicht eine schnelle visuelle Kontrolle der korrekten Leiterposition.
- Farbliche Kennzeichnung: Die gelbe Farbgebung erleichtert die Unterscheidung und Zuordnung, besonders in komplexen Installationen.
- Wiederverwendbarkeit: Einmal montierte Verbindungen können bei Bedarf einfach wieder gelöst und neu hergestellt werden.
- Normenkonformität: Erfüllt höchste Sicherheitsstandards und ist für professionelle Anwendungen freigegeben.
Detaillierte Produktmerkmale und Spezifikationen
Die Wago Verbindungsdosenklemme 5-polig ist ein Meisterwerk der Ingenieurskunst, das auf Langlebigkeit, Sicherheit und einfache Handhabung ausgelegt ist. Ihre Konstruktion ist auf die Anforderungen moderner Elektroinstallationen abgestimmt, wo Effizienz und Zuverlässigkeit oberste Priorität haben. Die Klemme ist für den Einsatz in einer Vielzahl von Umgebungen konzipiert und bietet eine robuste Lösung für alltägliche Herausforderungen im Elektrohandwerk.
| Merkmal | Beschreibung |
|---|---|
| Anzahl der Anschlüsse | 5 |
| Farbe | Transparent mit gelbem Bügel/Hebel |
| Leiterquerschnittsbereich (ein-/mehrdrähtig) | 0,5 mm² – 2,5 mm² |
| Leiterquerschnittsbereich (feindrähtig mit Aderendhülse) | 0,5 mm² – 2,5 mm² |
| Max. Dauergebrauchstemperatur | 85 °C |
| Spannungsfestigkeit | 400 V |
| Nennstrom | 24 A |
| Anschlussart | CAGE CLAMP® |
| Gehäusematerial | Hochleistungskunststoff (Polycarbonat oder vergleichbares Material) |
| Feder-/Klemmmaterial | Hochwertiger Federstahl |
| Anwendungsbereich | Verkabelungen in Verteilerdosen, Gehäusen, Schaltschränken, Anschluss von Leuchten, Verlängerung von Leitungen |
| Zulassungen | Diverse internationale Normen (z.B. VDE, UL, CE) – bitte spezifische Produktzertifikate prüfen |
Material und Design – Ein Garant für Qualität
Das Gehäuse der Wago Verbindungsdosenklemme besteht aus einem robusten, hochtemperaturbeständigen Kunststoff. Dieses Material wurde sorgfältig ausgewählt, um eine lange Lebensdauer auch unter anspruchsvollen Bedingungen zu gewährleisten. Es ist resistent gegen mechanische Beanspruchung und bietet eine ausgezeichnete elektrische Isolation. Der gelbe Bügel, der gleichzeitig als Hebel dient, ist aus einem speziell entwickelten Polymer gefertigt, das eine einfache Bedienung ermöglicht und gleichzeitig eine hohe Abriebfestigkeit aufweist. Die interne Klemmbrücke ist aus speziellem Federstahl gefertigt, der eine konstante und sichere Anpresskraft über Jahre hinweg gewährleistet, selbst bei Temperaturschwankungen. Diese Kombination aus hochwertigen Materialien und durchdachtem Design macht die Klemme zu einem zuverlässigen Bauteil in jeder Elektroinstallation.
Einsatzmöglichkeiten – Vielseitig und Bewährt
Die Wago Verbindungsdosenklemme 5-polig Transparent-Gelb ist ein wahrer Allrounder. Sie eignet sich hervorragend für:
- Verteilungs- und Anschlussdosen: Hier spielt sie ihre Stärken in puncto Schnelligkeit und Sicherheit voll aus, um mehrere Leitungen sauber zu bündeln.
- Schaltschrankbau: Die kompakte Bauweise und die hohe Zuverlässigkeit machen sie zur perfekten Wahl für die Verdrahtung in Schaltschränken.
- Anschluss von Beleuchtungssystemen: Ob Deckenleuchten, Wandleuchten oder LED-Streifen – die Klemme sorgt für einen sicheren Stromanschluss.
- Leitungsverlängerungen: Müssen Sie eine Leitung verlängern? Mit dieser Wago-Klemme ist das im Handumdrehen und sicher erledigt.
- Reparaturen und Umbauten: Für Elektroinstallateure und versierte Heimwerker ist die Klemme ein unverzichtbares Werkzeug bei jeder Art von Reparatur oder Umbau.
- Installation von Haushaltsgeräten: Der Anschluss von Waschmaschinen, Geschirrspülern oder anderen Geräten wird durch die einfache Handhabung vereinfacht.
Die Fähigkeit, unterschiedliche Leiterquerschnitte in einer einzigen Klemme zu verbinden (von 0,5 mm² bis 2,5 mm²), bietet eine bemerkenswerte Flexibilität, die den Einsatzbereich weiter vergrößert. Dies reduziert die Notwendigkeit, verschiedene Klemmentypen für unterschiedliche Querschnitte vorrätig zu halten, was sowohl Zeit als auch Lagerkosten spart.
Die Vorteile der 5-poligen Ausführung
Die 5-polige Ausführung bietet Ihnen die Möglichkeit, komplexere Schaltungen zu realisieren, indem sie bis zu fünf einzelne Leiter sicher und getrennt voneinander verbindet. Dies ist besonders nützlich, wenn Sie mehrere Stromkreise, Steuerleitungen oder Erdungsverbindungen gleichzeitig an einem Punkt zusammenführen müssen. Die klare Trennung der einzelnen Anschlüsse durch die Konstruktion der Klemme minimiert das Risiko von Kurzschlüssen und erleichtert die Fehlersuche, falls doch einmal Probleme auftreten sollten.
Einfache Anwendung – Schritt für Schritt
Die Bedienung der Wago Verbindungsdosenklemme ist denkbar einfach und erfordert kein spezielles Werkzeug:
- Leiter vorbereiten: Isolieren Sie die zu verbindenden Leiter gemäß den technischen Vorgaben ab. Die benötigte Abisolierlänge ist in der Regel auf der Klemme oder in der Anleitung angegeben.
- Leiter einführen: Stecken Sie den abisolierten Leiter einfach und gerade in die vorgesehene Öffnung der Klemme. Bei der feindrähtigen Variante mit Aderendhülse stellen Sie sicher, dass die Hülse korrekt auf dem Leiter aufgepresst ist.
- Verbindung prüfen: Ziehen Sie leicht am Leiter, um sicherzustellen, dass er fest in der Klemme sitzt und eine sichere Verbindung hergestellt wurde.
Die transparente Bauweise ermöglicht eine schnelle visuelle Kontrolle, ob der Leiter korrekt eingeführt wurde und die Isolierung bis zum Anschlag in die Klemme reicht. Der gelbe Hebel erleichtert das Öffnen der Klemmstelle, falls eine Änderung vorgenommen werden muss.
Nachhaltigkeit und Langlebigkeit
Wago legt großen Wert auf Nachhaltigkeit. Die verwendeten Materialien sind langlebig und recycelbar. Durch die hohe Zuverlässigkeit und die lange Lebensdauer der Klemmen wird die Notwendigkeit für häufigen Austausch reduziert, was wiederum Abfall vermeidet. Die Energieeffizienz wird durch den geringen Übergangswiderstand sichergestellt, was zu einer Reduzierung des Energieverlusts im Stromkreis beiträgt.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu Wago Verbindungsdosenklemme 5-polig Ø 0,5 mm – 2,5 mm Transparent-Gelb
Wie wird die korrekte Abisolierlänge für die Wago Verbindungsdosenklemme ermittelt?
Die empfohlene Abisolierlänge finden Sie in der Regel direkt auf der Klemme aufgedruckt oder in der dazugehörigen Produktanleitung. Es ist wichtig, diese Länge genau einzuhalten, um eine optimale elektrische Verbindung zu gewährleisten und die mechanische Stabilität sicherzustellen.
Kann ich auch flexible Leitungen ohne Aderendhülse in dieser Klemme verwenden?
Diese spezielle 5-polige Wago Verbindungsdosenklemme ist primär für die Verbindung von massiven und eindrähtigen Leitern sowie von flexiblen Leitungen mit korrekt aufgepresster Aderendhülse konzipiert. Für rein flexible Leiter ohne Aderendhülse gibt es spezielle Wago-Klemmen, die für diesen Zweck optimiert sind.
Ist die Klemme für den Einsatz in Feuchträumen oder im Außenbereich geeignet?
Die Standardausführung dieser Klemme ist für den Einsatz in trockenen Innenräumen konzipiert. Für Anwendungen in Feuchträumen oder im Außenbereich benötigen Sie spezielle, entsprechend IP-geschützte Klemmen oder müssen sicherstellen, dass die gesamte Installation adäquat vor Feuchtigkeit geschützt ist.
Wie sicher ist die CAGE CLAMP® Verbindungstechnik im Vergleich zu Schraubklemmen?
Die CAGE CLAMP® Verbindungstechnik gilt als überlegen gegenüber vielen Schraubklemmen, insbesondere in Bezug auf Langzeitstabilität und Vibrationsfestigkeit. Die Federkraft passt sich automatisch an und sorgt für einen konstanten Anpressdruck, der ein Nachziehen überflüssig macht und das Risiko von Lockern durch Vibrationen minimiert.
Wie löse ich eine einmal hergestellte Verbindung wieder?
Um eine Verbindung zu lösen, führen Sie einfach einen passenden Schraubendreher (oft ein Schlitzschraubendreher, die genaue Größe kann variieren) in die dafür vorgesehene Öffnung am gelben Hebel ein und betätigen Sie diesen vorsichtig. Dies öffnet die Klemmstelle und ermöglicht das Herausziehen des Leiters.
Welche Spannung und welcher Strom können maximal durch die Klemme fließen?
Die Nennspannung für diese Klemme beträgt 400 Volt und der Nennstrom ist mit 24 Ampere angegeben. Diese Werte sind entscheidend für die Sicherheit und die Auswahl der richtigen Komponenten für Ihre elektrische Installation. Überschreiten Sie diese Grenzwerte nicht.
Sind die Wago Klemmen für alle Arten von Leitungen zugelassen?
Ja, die Wago Verbindungsdosenklemme 5-polig ist für eine breite Palette von Leitern zugelassen, darunter massive, eindrähtige und mehrdrähtige Leiter sowie feindrähtige Leiter mit einer passenden Aderendhülse. Die spezifischen Querschnittsbereiche sind auf der Klemme angegeben und reichen von 0,5 mm² bis 2,5 mm².
