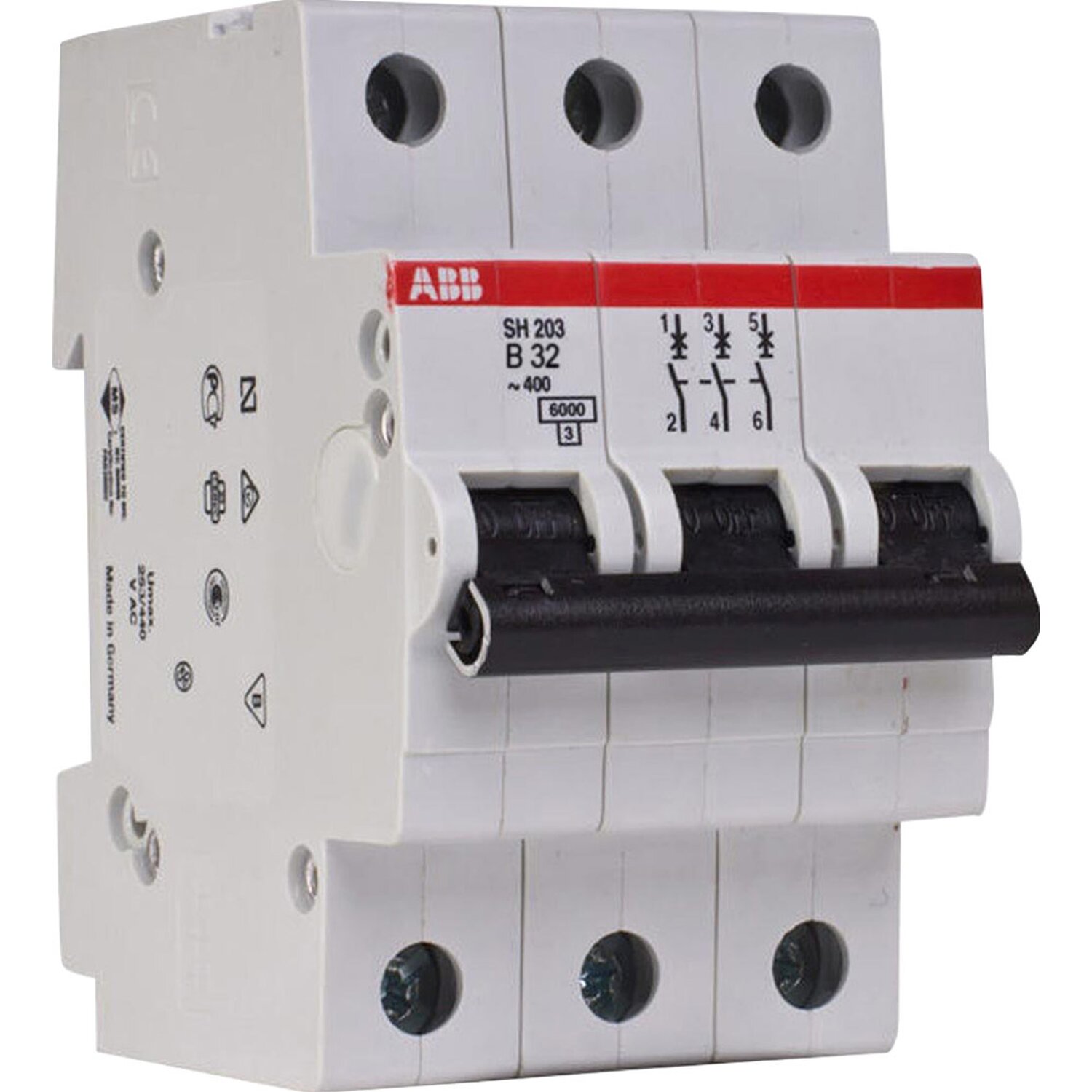

ABB Leitungsschutzschalter 3-polig B 32 A: Sicherheit und Zuverlässigkeit für Ihre Elektroinstallation
Sie suchen nach einem leistungsstarken und zuverlässigen Schutz für Ihre elektrischen Anlagen? Der ABB Leitungsschutzschalter 3-polig B 32 A ist die ideale Lösung für professionelle Elektriker und anspruchsvolle Heimwerker, die Wert auf höchste Sicherheit und Langlebigkeit legen. Dieser 3-polige Schutzschalter schützt Ihre Stromkreise effektiv vor Überlast und Kurzschluss und ist damit ein unverzichtbares Bauteil für jede moderne Elektroinstallation.
Der Experte für sichere Stromkreise: Ihre Vorteile auf einen Blick
Mit dem ABB Leitungsschutzschalter 3-polig B 32 A entscheiden Sie sich für ein Produkt, das höchste Qualitätsstandards erfüllt und Ihnen ein Höchstmaß an Sicherheit bietet. Wir haben die wichtigsten Vorteile für Sie zusammengefasst:
- Zuverlässiger Schutz: Schützt Ihre Leitungen und Geräte zuverlässig vor Schäden durch Überlast und Kurzschluss.
- Hohe Schaltleistung: Bietet eine beeindruckende Schaltleistung, die auch anspruchsvollen Anforderungen gerecht wird.
- Präzise Auslösecharakteristik: Die Charakteristik B ist optimiert für den Schutz von Leitungen und die Vermeidung von Fehlauslösungen bei kurzzeitigen Anlaufströmen.
- Robust und Langlebig: Gefertigt aus hochwertigen Materialien für eine lange Lebensdauer und zuverlässige Funktion über viele Jahre hinweg.
- Einfache Installation: Dank des durchdachten Designs ist die Montage schnell und unkompliziert – spart wertvolle Zeit auf der Baustelle.
- Vielseitige Anwendung: Geeignet für eine breite Palette von Anwendungen in Wohngebäuden, Gewerberäumen und Industrieanlagen.
- Renommierte Marke: ABB steht für Innovation, Qualität und Zuverlässigkeit in der Elektrotechnik.
- 3-polige Ausführung: Bietet umfassenden Schutz für Drehstromkreise, ideal für den Einsatz in Verbindung mit Motoren und anderen Drehstromverbrauchern.
Technische Präzision für Ihre Anforderungen: Produkt-Eigenschaften im Detail
Die technische Ausführung des ABB Leitungsschutzschalters 3-polig B 32 A ist auf maximale Effizienz und Sicherheit ausgelegt. Hier finden Sie eine detaillierte Übersicht über die wesentlichen Merkmale, die dieses Produkt zu einer erstklassigen Wahl machen.
| Merkmal | Beschreibung |
|---|---|
| Hersteller | ABB |
| Produkttyp | Leitungsschutzschalter (LS-Schalter) |
| Polanzahl | 3-polig |
| Nennstrom (In) | 32 A |
| Auslösecharakteristik | B |
| Schaltvermögen (Icn) | 6 kA (gemäß EN 60898-1 / IEC 60898-1) |
| Nennspannung (Un) | 230/400 V AC (gemäß EN 60898-1) |
| Frequenz | 50/60 Hz |
| Anschlussart | Schraubklemmen (für flexible und starre Leiter) |
| Schutzart | IP20 (ungeschützt gegen Berührung, Staub und kleine Fremdkörper ab 12,5 mm) |
| Betriebstemperatur | -25 °C bis +55 °C |
| Montage | Hutschiene (35 mm) |
| Isolationsmaterial | Hochwertiger, wärmebeständiger Kunststoff (z.B. Polyamid) |
| Design-Merkmale | Kompakte Bauweise, klar erkennbare Schaltstellung, eindeutige Beschriftung der Klemmen und Nennwerte. Der verwendete Kunststoff gewährleistet nicht nur mechanische Stabilität, sondern auch hervorragende elektrische Isolationseigenschaften. Dies minimiert das Risiko von Kriechströmen und Kurzschlüssen, selbst unter widrigen Umgebungsbedingungen. Die präzise gefertigten Kontakte sorgen für einen geringen Übergangswiderstand und somit für eine effiziente Energieübertragung bei gleichzeitig geringer Wärmeentwicklung. |
| Einsatzmöglichkeiten | Schutz von Stromkreisen in Wohn- und Zweckbauten, Absicherung von Steckdosenkreisen, Beleuchtungsanlagen, Motoren bis 32 A Nennstrom (bei entsprechender Auslegung), Anschluss von Haushaltsgeräten und gewerblichen Verbrauchern. Besonders geeignet für Anwendungen, bei denen eine schnelle Erkennung und Unterbrechung von Fehlerströmen entscheidend ist, wie beispielsweise in Haushalten mit vielen elektronischen Geräten oder in Umgebungen, wo erhöhte Sicherheitsanforderungen gelten. Die 3-polige Ausführung macht ihn zur ersten Wahl für den Schutz von Drehstromanlagen, wie sie in Werkstätten, kleineren Produktionsstätten oder bei der Installation von Wärmepumpen oder leistungsstarken Klimaanlagen zum Einsatz kommen. |
Die Auslösecharakteristik B: Was das für Sie bedeutet
Die Wahl der richtigen Auslösecharakteristik ist entscheidend für die Funktionsweise eines Leitungsschutzschalters. Der ABB Leitungsschutzschalter 3-polig B 32 A ist mit der Charakteristik B ausgestattet. Diese Charakteristik ist besonders für den Schutz von Leitungen und Geräten mit geringen Einschaltströmen konzipiert. Typischerweise löst ein Schutzschalter der Charakteristik B bei einem 3- bis 5-fachen des Nennstroms aus.
Was bedeutet das konkret für Sie?
- Vermeidung von Fehlauslösungen: Bei Geräten, die beim Start kurzzeitig einen etwas höheren Strom ziehen, wie z.B. einige Lampen oder kleine Motoren, verhindert die Charakteristik B unnötige Auslösungen des Schutzschalters. Dies sorgt für eine unterbrechungsfreie Stromversorgung im Normalbetrieb.
- Effektiver Schutz bei Kurzschluss: Im Falle eines Kurzschlusses, bei dem der Strom sehr schnell und stark ansteigt, löst der Schutzschalter der Charakteristik B sofort aus und unterbricht den Stromkreis. Dies schützt Ihre Elektroinstallation vor den gefährlichen Folgen eines Kurzschlusses, wie Brandgefahr oder Beschädigung von Kabeln und Geräten.
- Optimale Absicherung von Wohnbereichen: Die Charakteristik B ist die am weitesten verbreitete und empfohlene Charakteristik für den Einsatz in Wohngebäuden. Sie bietet einen ausgewogenen Schutz für die meisten Haushaltsanwendungen.
Der ABB Leitungsschutzschalter 3-polig B 32 A vereint somit die Vorteile eines zuverlässigen Kurzschlussschutzes mit der Vermeidung von störenden Auslösungen im Alltag.
Qualität und Sicherheit von ABB: Ein Name, dem Sie vertrauen können
ABB ist ein weltweit führendes Technologieunternehmen, das sich auf die Digitalisierung der Energiewirtschaft und Automatisierung von Industrie und Infrastruktur spezialisiert hat. Mit jahrzehntelanger Erfahrung und einem unermüdlichen Engagement für Innovation und Qualität steht ABB für Produkte, auf die Sie sich verlassen können. Die Leitungsschutzschalter von ABB werden nach höchsten internationalen Standards gefertigt und durchlaufen strenge Qualitätskontrollen, um Ihnen stets die bestmögliche Leistung und Sicherheit zu garantieren. Wenn Sie sich für ein ABB-Produkt entscheiden, investieren Sie in Langlebigkeit, Zuverlässigkeit und zukunftsweisende Technologie.
Anwendungsbereiche: Wo der ABB Leitungsschutzschalter 3-polig B 32 A glänzt
Der ABB Leitungsschutzschalter 3-polig B 32 A ist ein vielseitiger Schutzschalter, der in zahlreichen Anwendungsbereichen seine Stärken ausspielt. Seine Robustheit und die präzise Auslösecharakteristik machen ihn zur perfekten Wahl für Profis und anspruchsvolle Heimwerker.
Wohngebäude:
In privaten Haushalten ist dieser Leitungsschutzschalter ideal für die Absicherung von Stromkreisen, die eine höhere Belastung aufweisen. Dazu gehören:
- Steckdosenkreise, die für den Anschluss mehrerer leistungsstarker Geräte ausgelegt sind.
- Dezentrale Stromkreise für größere Verbraucher wie Waschmaschinen, Trockner oder Elektroherde (bei entsprechenden Dimensionierungen).
- Beleuchtungsanlagen, insbesondere in größeren Räumen oder bei Verwendung von speziellen Leuchtmitteln.
Die 3-polige Ausführung ist hierbei besonders vorteilhaft, wenn es um den Schutz von Drehstromanschlüssen geht, die beispielsweise für Wärmepumpen oder bestimmte Heizsysteme benötigt werden.
Gewerbliche Anwendungen:
Auch im gewerblichen Bereich ist der ABB Leitungsschutzschalter 3-polig B 32 A eine bewährte Lösung. Er eignet sich hervorragend für:
- Büroräume zur Absicherung von Computernetzwerken, Servern und anderen technischen Geräten.
- Werkstätten und kleine Produktionsbetriebe, wo der Schutz von Maschinen und Anlagen mit Drehstromanschluss unerlässlich ist.
- Handwerksbetriebe für die Absicherung von Werkzeugen und Anlagen, die eine konstante und zuverlässige Stromversorgung benötigen.
Die hohe Schaltleistung von 6 kA bietet hierbei die notwendige Sicherheit auch bei potenziell höheren Fehlerströmen.
Industrielle Installationen:
In kleineren industriellen Anlagen kann der 3-polige Leitungsschutzschalter ebenfalls eingesetzt werden, insbesondere zur Absicherung von:
- Einzelnen Maschinen mit entsprechend dimensioniertem Nennstrom.
- Kleinere Energieverteilungen, bei denen eine flexible Absicherung erforderlich ist.
Die Zuverlässigkeit und Langlebigkeit der ABB-Produkte gewährleisten einen unterbrechungsfreien Betrieb und minimieren Wartungsaufwand.
Die präzise gefertigten Kontakte und die hochwertigen Isoliermaterialien gewährleisten eine hohe Lebensdauer und Zuverlässigkeit, selbst unter Beanspruchung. Die einfache Montage auf der Standard-Hutschiene spart Ihnen Zeit und Aufwand bei der Installation.
FAQ – Häufig gestellte Fragen zu ABB Leitungsschutzschalter 3-polig B 32 A
Was bedeutet die Auslösecharakteristik B?
Die Auslösecharakteristik B gibt an, bei welchem Strom der Leistungsschutzschalter auslöst. Bei Charakteristik B erfolgt die Auslösung bei einem 3- bis 5-fachen des Nennstroms. Dies ist ideal für den Schutz von Leitungen und Geräten, die keine hohen Einschaltströme aufweisen, und vermeidet unnötige Auslösungen im normalen Betrieb.
Wofür wird ein 3-poliger Leitungsschutzschalter verwendet?
Ein 3-poliger Leitungsschutzschalter wird zum Schutz von Drehstromkreisen verwendet. Drehstrom ist üblich für leistungsstärkere Geräte und Maschinen, wie z.B. Motoren, bestimmte Heizsysteme, Wärmepumpen oder größere Werkstattausrüstung. Die drei Pole werden gleichzeitig unterbrochen, um die gesamte Drehstromphase sicher abzuschalten.
Ist dieser Leitungsschutzschalter für den Einsatz in Wohngebäuden geeignet?
Ja, der ABB Leitungsschutzschalter 3-polig B 32 A mit der Auslösecharakteristik B ist sehr gut für den Einsatz in Wohngebäuden geeignet. Die Charakteristik B ist die am häufigsten verwendete für Haushaltsanwendungen und bietet einen zuverlässigen Schutz für die meisten Steckdosen- und Beleuchtungskreise sowie für Geräte mit geringen Einschaltströmen.
Welche Vorteile bietet die Marke ABB?
ABB ist ein weltweit anerkannter Hersteller von Elektroprodukten und steht für hohe Qualität, Zuverlässigkeit und innovative Technologie. Produkte von ABB zeichnen sich durch Langlebigkeit, Sicherheit und eine durchdachte Konstruktion aus, die auf jahrelanger Erfahrung basiert. Sie können sich auf die Leistung und Sicherheit von ABB-Produkten verlassen.
Was bedeutet ein Schaltvermögen von 6 kA?
Das Schaltvermögen von 6 kA (Kiloampere) gibt an, welchen maximalen Kurzschlussstrom der Leitungsschutzschalter sicher unterbrechen kann, ohne zerstört zu werden. 6 kA ist ein gängiger und ausreichender Wert für die meisten Installationen in Wohn- und Zweckgebäuden sowie in vielen gewerblichen Anwendungen. Es stellt sicher, dass der Schalter im Falle eines Kurzschlusses zuverlässig auslöst und den Stromkreis sicher trennt.
Wie wird der Leitungsschutzschalter montiert?
Der ABB Leitungsschutzschalter 3-polig B 32 A wird auf einer Standard-Hutschiene (35 mm) montiert. Dies ist die übliche Methode in Verteilerkästen und Schaltschränken. Die Montage ist einfach und erfordert nur das Einrasten des Schalters auf der Schiene. Die Anschlussklemmen sind für die Aufnahme von flexiblen und starren Leitern ausgelegt und ermöglichen eine sichere Verdrahtung.
Welche Leiterquerschnitte können angeschlossen werden?
Der ABB Leitungsschutzschalter 3-polig B 32 A verfügt über Schraubklemmen, die für eine Vielzahl von Leiterquerschnitten ausgelegt sind. Die genauen Spezifikationen für die zulässigen Querschnitte finden Sie im technischen Datenblatt des Herstellers. In der Regel können Sie jedoch Leiterquerschnitte im Bereich von 1,5 mm² bis 10 mm² anschließen, abhängig von der Art des Leiters (starr oder flexibel) und der spezifischen Klemmkonstruktion. Es ist immer ratsam, die Angaben des Herstellers zu beachten, um eine sichere und ordnungsgemäße Installation zu gewährleisten.
