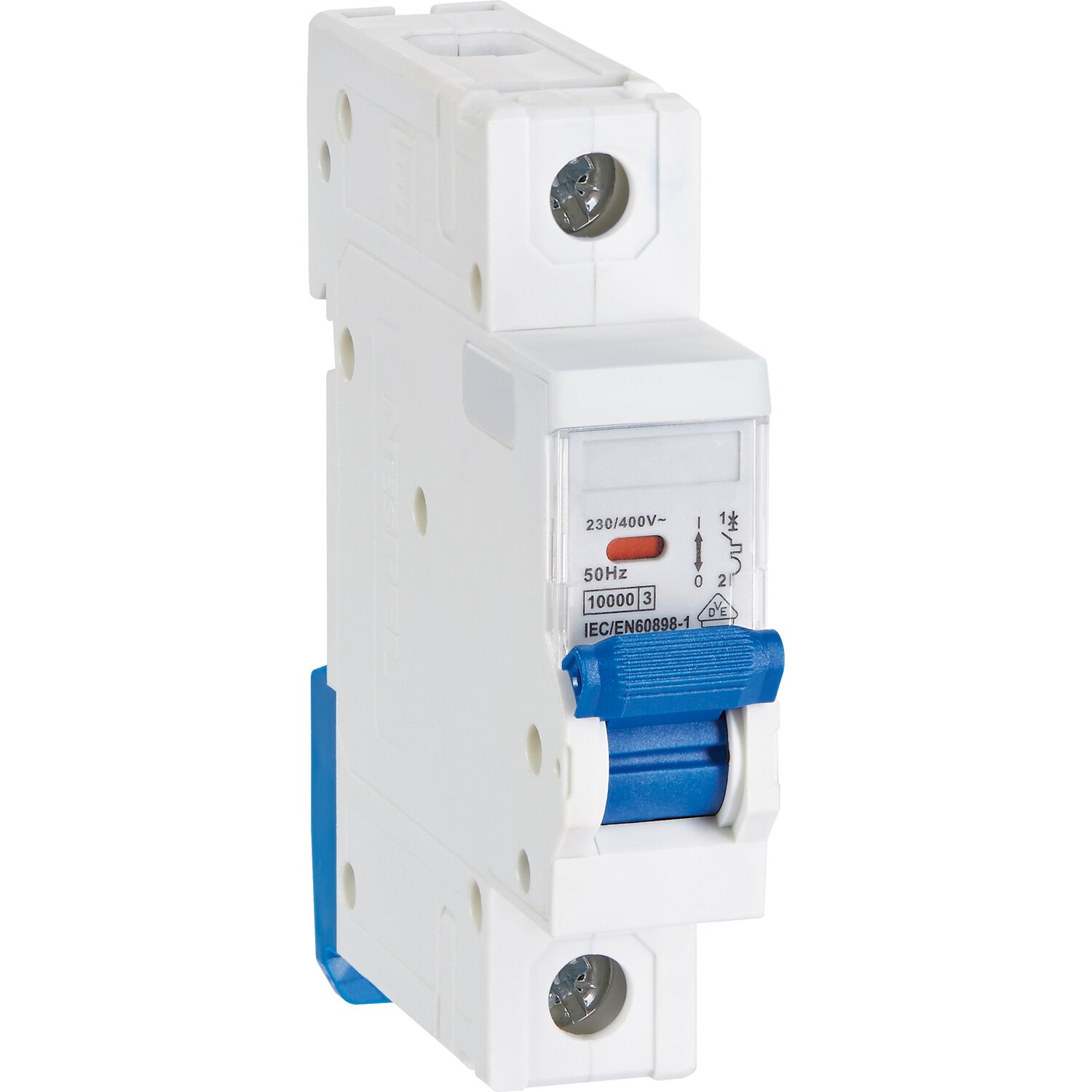

Sicherheit und Effizienz in Ihrer Elektroinstallation: Der Einbauautomat 1-polig 20 A
Für jeden Elektriker und Heimwerker, der Wert auf höchste Sicherheit, Zuverlässigkeit und eine langlebige Elektroinstallation legt, ist der Einbauautomat 1-polig 20 A die ideale Wahl. Dieses essenzielle Bauteil schützt Ihre Stromkreise vor Überlastung und Kurzschlüssen und sorgt somit für die Sicherheit von Mensch und Material. Egal ob im Neubau, bei Renovierungen oder in der professionellen Wartung – dieses Produkt bietet Ihnen die Gewissheit, dass Ihre elektrische Anlage den höchsten Standards entspricht.
Maximale Sicherheit durch Präzisionsschutz
Der Einbauautomat 1-polig 20 A ist mehr als nur ein Schalter; er ist das Herzstück Ihres Schutzkonzepts für jeden einzelnen Stromkreis. Seine Hauptaufgabe besteht darin, elektrische Anlagen und angeschlossene Geräte vor den schädlichen Auswirkungen von Überstrom zu bewahren. Dies geschieht auf zwei Wegen: dem thermischen und dem magnetischen Auslösemechanismus.
Thermische Auslösung: Bei einer dauerhaften Überlastung, die zwar noch keinen sofortigen Kurzschluss darstellt, aber dennoch zu einer gefährlichen Erwärmung der Leitungen führen kann, reagiert der Bimetallstreifen im Inneren des Automaten. Dieser erwärmt sich und biegt sich, bis er einen Mechanismus auslöst, der den Stromkreis unterbricht. Dies verhindert Brandgefahren und Schäden an Isolierungen, die durch schleichende Überhitzung entstehen können.
Magnetische Auslösung: Im Falle eines plötzlichen und starken Kurzschlusses fließt ein sehr hoher Strom. Dieser erzeugt ein starkes Magnetfeld, das einen Kolben bewegt und augenblicklich den Stromkreis unterbricht. Diese schnelle Reaktion ist entscheidend, um Schäden an empfindlichen Geräten und die Entstehung von Lichtbögen zu minimieren, die verheerende Folgen haben könnten.
Mit einem Nennstrom von 20 A ist dieser Automat für eine Vielzahl von Anwendungen konzipiert, von der Absicherung von Steckdosenkreisen mit höherem Energiebedarf bis hin zu bestimmten Geräten wie Waschmaschinen, Trocknern oder leistungsstarken Werkzeugen. Die präzise Abstimmung auf diesen Stromwert gewährleistet, dass der Automat im Normalbetrieb nicht unnötig auslöst, aber im Ernstfall schützend eingreift.
Robuste Bauweise und Langlebigkeit für höchste Ansprüche
Bei der Entwicklung und Fertigung des Einbauautomaten 1-polig 20 A standen Langlebigkeit und Widerstandsfähigkeit im Vordergrund. Das Gehäuse besteht aus hochwertigem und flammhemmendem Kunststoff, der selbst unter extremen Bedingungen standhält. Diese Materialwahl gewährleistet nicht nur eine lange Lebensdauer des Produkts, sondern trägt auch maßgeblich zur Sicherheit bei, indem sie die Ausbreitung von Bränden im Falle eines internen Defekts verhindert.
Die inneren Kontakte sind aus einer widerstandsfähigen Legierung gefertigt, die für eine optimale Stromleitung sorgt und Korrosion vorbeugt. Dies ist entscheidend für eine zuverlässige Funktion über viele Jahre hinweg und minimiert den Energieverlust durch Widerstand. Die robuste Konstruktion garantiert, dass der Automat auch bei häufigem Schalten oder unter wechselnden Umgebungsbedingungen seine volle Leistung beibehält.
Einfache Integration und universelle Kompatibilität
Die Montage und Integration des Einbauautomaten 1-polig 20 A in bestehende oder neue Elektroinstallationen gestaltet sich denkbar einfach. Dank des Standard-Einbaumaßes passt er problemlos in gängige Verteilerkästen und Schaltschränke. Die übersichtliche Anordnung der Anschlusspunkte und die klare Kennzeichnung erleichtern den Anschluss der Leitungen, was sowohl dem professionellen Elektriker als auch dem erfahrenen Heimwerker zugutekommt. Dies spart wertvolle Zeit bei der Installation und minimiert das Risiko von Verdrahtungsfehlern.
Die Kompatibilität mit anderen Schutzschaltern und Komponenten eines Systems ist ein weiterer wichtiger Aspekt. Dieser Automat fügt sich nahtlos in nahezu jede Standard-Verteilungseinheit ein und ermöglicht so eine flexible und modulare Planung Ihrer Elektroinstallation.
Technische Details und herausragende Merkmale
| Merkmal | Beschreibung |
|---|---|
| Polzahl | 1-polig (schaltet nur eine Phase) |
| Nennstrom | 20 Ampere (A) |
| Auslösecharakteristik | Typ B oder C (je nach spezifischem Modell, standardmäßig für die meisten Anwendungen geeignet) |
| Schaltvermögen | Hohes Schaltvermögen, um auch bei starken Fehlerströmen sicher auszulösen |
| Montageart | Auf Hutschiene (35mm DIN-Schiene) |
| Schutzart | IP20 (Schutz gegen Fremdkörper und Berührung, nicht gegen Wasser) |
| Umgebungstemperatur | Geeignet für den Einsatz in Standard-Umgebungstemperaturen von ca. -25°C bis +45°C |
| Material Gehäuse | Hochwertiger, flammhemmender Thermoplast |
| Normenkonformität | Erfüllt relevante nationale und internationale Sicherheitsnormen (z.B. IEC/EN 60898-1) |
Vielfältige Einsatzmöglichkeiten für Profis und ambitionierte Heimwerker
Der Einbauautomat 1-polig 20 A ist ein universell einsetzbares Bauteil, das in nahezu jeder elektrischen Anlage zu finden ist:
- Wohngebäude: Absicherung von Steckdosenkreisen in Küche, Wohnzimmer und Schlafzimmern, wo oft mehrere Geräte gleichzeitig betrieben werden.
- Gewerbliche Installationen: Zuverlässiger Schutz für Büroräume, Werkstätten und kleinere Produktionsstätten.
- Industrieanwendungen: In Kombination mit weiteren Schutzmaßnahmen für kleinere Maschinen und Anlagen.
- Garage und Werkstatt: Absicherung von Stromkreisen für Werkzeuge wie Kreissägen, Bohrmaschinen oder Schweißgeräte.
- Außenbereiche: In feuchtigkeitsgeschützten Verteilerkästen für Beleuchtung oder Steckdosen im Garten.
Ihr Partner für zuverlässige Elektroinstallationen
Bei Handwerker-Profishop.de verstehen wir die Bedeutung von Qualität und Zuverlässigkeit für Ihre Projekte. Daher bieten wir Ihnen nur Produkte an, die höchsten Standards genügen und Ihnen die Sicherheit geben, die Sie für Ihre Arbeit benötigen. Der Einbauautomat 1-polig 20 A ist ein Paradebeispiel für diese Philosophie: robust, sicher und für den professionellen Einsatz konzipiert. Vertrauen Sie auf unsere Expertise und statten Sie Ihre Elektroinstallationen mit Komponenten aus, die halten, was sie versprechen.
FAQ – Häufig gestellte Fragen zu Einbauautomat 1-polig 20 A
Was bedeutet „1-polig“?
Ein 1-poliger Automat schaltet nur eine Phase des Stromkreises. Das bedeutet, er unterbricht die Zufuhr von Strom, aber nicht den Nullleiter. Dies ist die Standardausführung für viele Anwendungen im Haushalt und Gewerbe, bei denen kein vollständiges Trennen von Strom und Null erforderlich ist.
Welche Auslösecharakteristik ist die richtige für mich?
Die Auslösecharakteristik (z.B. Typ B oder Typ C) gibt an, bei welchem Strom das magnetische Auslösen erfolgt. Typ B Automaten lösen bei 3- bis 5-fachem Nennstrom aus und eignen sich gut für Beleuchtung und Steckdosen. Typ C Automaten lösen bei 5- bis 10-fachem Nennstrom aus und sind besser für Geräte mit höheren Anlaufströmen wie Motoren oder Kühlgeräte geeignet. Für die meisten Standardanwendungen ist Typ C oft die sicherere Wahl, wenn Sie sich unsicher sind.
Kann ich diesen Automaten selbst installieren?
Die Installation von elektrischen Schutzschaltern sollte idealerweise von einer qualifizierten Elektrofachkraft durchgeführt werden. Obwohl die Montage auf der Hutschiene relativ einfach ist, erfordert der Anschluss an das Stromnetz Fachkenntnisse und die Einhaltung von Sicherheitsvorschriften, um Gefahren wie Stromschlägen oder Bränden zu vermeiden. Wenn Sie keine Elektrofachkraft sind, empfehlen wir dringend, die Installation von einem Profi durchführen zu lassen.
Was passiert, wenn der Automat auslöst?
Wenn der Automat auslöst, bedeutet dies, dass ein Problem im Stromkreis vorliegt, das er erkannt und unterbunden hat. Dies kann eine Überlastung (zu viele Geräte an einem Stromkreis) oder ein Kurzschluss (z.B. durch beschädigte Kabel) sein. Nach der Auslösung kann der Automat durch einfaches Hochklappen des Hebels wieder eingeschaltet werden. Wenn der Automat jedoch kurz nach dem Wiedereinschalten erneut auslöst, sollten Sie die Ursache im Stromkreis suchen oder einen Elektriker konsultieren.
Wie schütze ich mich vor einem elektrischen Schlag?
Der Einbauautomat 1-polig 20 A ist ein wichtiges Element zum Schutz vor elektrischen Gefahren. Er schützt vor Überlastung und Kurzschluss. Zusätzlich sind Fehlerstrom-Schutzschalter (FI-Schalter) unerlässlich, um Personen vor gefährlichen Körperströmen zu schützen. Stellen Sie sicher, dass Ihre Installation mit den entsprechenden Schutzgeräten ausgestattet ist und befolgen Sie stets die geltenden Sicherheitsvorschriften.
Ist dieser Automat mit allen Verteilerkästen kompatibel?
Ja, dieser Einbauautomat ist für die Montage auf einer Standard-Hutschiene (35 mm DIN-Schiene) ausgelegt, die in den allermeisten modernen Verteilerkästen und Schaltschränken verbaut ist. So ist eine hohe Kompatibilität gewährleistet.
Wie reinige ich den Einbauautomaten, falls er verschmutzt ist?
Im Normalfall ist keine Reinigung des Einbauautomaten erforderlich, da er sich im Inneren eines Verteilers befindet. Sollte er dennoch verschmutzt sein, stellen Sie sicher, dass die Stromzufuhr vollständig unterbrochen ist, und reinigen Sie ihn vorsichtig mit einem trockenen Tuch. Verwenden Sie keine Flüssigkeiten oder Reinigungsmittel, da dies die Funktion beeinträchtigen oder zu Kurzschlüssen führen könnte.
