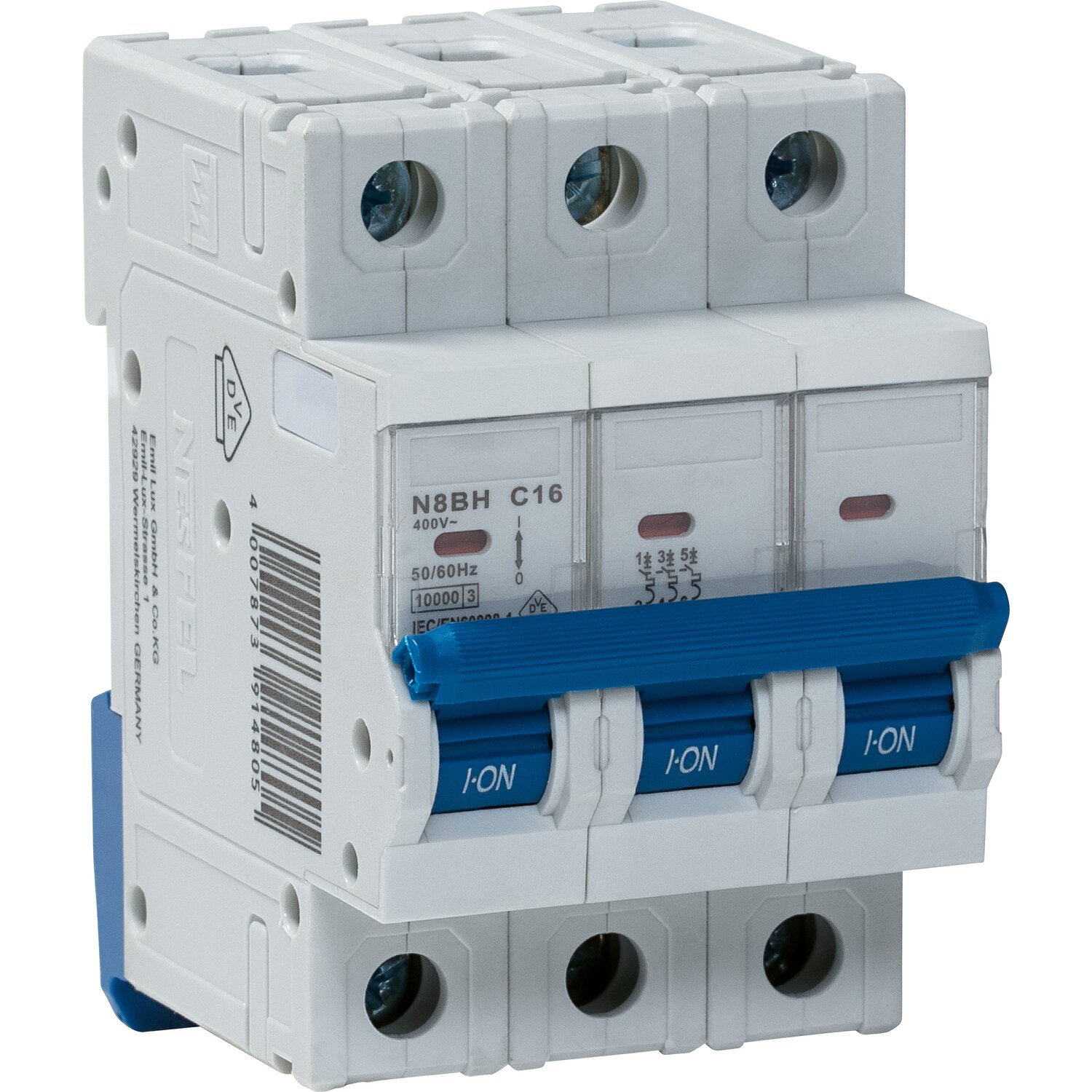

Ihr zuverlässiger Schutz: Einbauautomat 3-polig 16 A für professionelle Elektroinstallationen
Sie suchen nach einer sicheren und leistungsstarken Lösung zur Absicherung Ihrer elektrischen Anlagen? Der Einbauautomat 3-polig 16 A ist das Herzstück jeder modernen Elektroinstallation und bietet Ihnen erstklassigen Schutz vor Überlastung und Kurzschluss. Dieses essentielle Bauteil ist ideal für Elektrofachbetriebe, Installateure und ambitionierte Heimwerker, die Wert auf höchste Sicherheit und Langlebigkeit legen.
Maximale Sicherheit und Zuverlässigkeit für Ihre Elektroinstallation
In der Welt der Elektrotechnik ist Sicherheit nicht verhandelbar. Unser Einbauautomat 3-polig 16 A wurde entwickelt, um Ihnen genau diese Sicherheit zu gewährleisten. Er schützt Ihre Leitungen, Geräte und letztendlich auch Personen vor den potenziellen Gefahren, die durch elektrische Fehlerströme entstehen können. Durch die dreipolige Ausführung bietet er einen umfassenden Schutz, der weit über die Möglichkeiten eines einpoligen Schalters hinausgeht, insbesondere bei Drehstromanwendungen.
Die entscheidenden Vorteile des Einbauautomaten 3-polig 16 A
- Umfassender Schutz: Die 3-polige Ausführung sichert alle drei aktiven Leiter gleichzeitig ab und verhindert so gefährliche Fehlerströme, die bei einpoligen Schaltern unentdeckt bleiben könnten.
- Hohe Belastbarkeit: Mit einem Nennstrom von 16 Ampere ist dieser Einbauautomat bestens geeignet für die Absicherung von leistungsintensiven Stromkreisen und Maschinen.
- Präziser Auslösecharakteristik: Die Charakteristik B sorgt für eine schnelle und zuverlässige Auslösung bei Kurzschlüssen und eine angemessene Trägheit bei kurzzeitigen Anlaufströmen von Motoren, um Fehlauslösungen zu vermeiden.
- Kompaktes Design: Der Einbauautomat benötigt nur wenige Module im Verteilerschrank und lässt sich somit optimal in bestehende oder neue Anlagen integrieren.
- Langlebigkeit und Robustheit: Gefertigt aus hochwertigen Materialien, garantiert dieser Einbauautomat eine lange Lebensdauer und zuverlässige Funktion auch unter anspruchsvollen Bedingungen.
- Einfache Montage: Die Montage auf der Standard-Hutschiene (DIN-Schiene) ist denkbar einfach und ermöglicht eine schnelle Installation durch den Fachmann.
Technische Spezifikationen und Eigenschaften
| Merkmal | Beschreibung |
|---|---|
| Nennstrom | 16 A – Ausgelegt für robuste Stromkreise und den Anschluss von Maschinen mit höherem Leistungsbedarf. |
| Polzahl | 3-polig – Bietet Schutz für alle drei aktiven Leiter (L1, L2, L3) gleichzeitig, essentiell für Drehstromanwendungen und eine erhöhte Sicherheit. |
| Auslösecharakteristik | B – Geeignet für den Schutz von Leitungen und Verbrauchern mit geringen Anlaufströmen. Schnelle Auslösung bei Kurzschluss, mit einer leichten Verzögerung bei kurzzeitigen Überlastungen, um Fehlauslösungen durch Motorenstart zu vermeiden. |
| Schutzart | IP20 (bei montiertem Zustand im Verteiler) – Bietet Schutz gegen das Eindringen von festen Fremdkörpern mit einem Durchmesser von mehr als 12,5 mm. |
| Isolationsspannung | Hohe Isolationsspannung, die eine sichere Trennung und Beständigkeit gegen Spannungsspitzen gewährleistet. |
| Betriebstemperatur | Geeignet für den Einsatz in einem breiten Temperaturbereich, was eine zuverlässige Funktion in verschiedenen Umgebungen sicherstellt. |
| Anschlussart | Klemmtechnik – Ermöglicht einen sicheren und festen Anschluss der Leitungen für eine dauerhaft zuverlässige Verbindung. |
| Normenkonformität | Entspricht relevanten nationalen und internationalen Normen für elektrische Sicherheit und Leistung. |
Einsatzbereiche: Wo unser Einbauautomat glänzt
Dieser Einbauautomat 3-polig 16 A ist ein unverzichtbarer Bestandteil in einer Vielzahl von Anwendungen. Ob in der Industrie, im Handwerk oder in anspruchsvollen privaten Installationen – seine Zuverlässigkeit und Leistungsfähigkeit machen ihn zur ersten Wahl. Besonders dort, wo Drehstromverbraucher wie Pumpen, Kompressoren, Lüftungsanlagen oder größere Werkzeugmaschinen zum Einsatz kommen, spielt der 3-polige Schutz seine Stärken voll aus. Er ist konzipiert für die Installation in Verteilerkästen und Schaltanlagen und bietet eine sichere und normgerechte Absicherung Ihrer elektrischen Kreise.
Die Vorteile der 3-poligen Absicherung
Die Wahl eines 3-poligen Einbauautomaten ist oft mehr als nur eine Empfehlung – sie ist eine Notwendigkeit für die sichere und normkonforme Installation von Drehstromkreisen. Im Gegensatz zu einpoligen Automaten, die nur einen einzelnen Leiter schützen, schaltet der 3-polige Automat alle drei aktiven Leiter (L1, L2, L3) gleichzeitig ab. Dies ist entscheidend, um zu verhindern, dass auch nach einer Abschaltung eines Leiters durch einen Fehler weiterhin Spannung auf den anderen Leitern liegt. Dies reduziert das Risiko von gefährlichen Spannungsdifferenzen und macht Arbeiten an der Anlage sicherer, sofern diese spannungsfrei geschaltet wurde. Für professionelle Anwendungen, bei denen die Sicherheit an erster Stelle steht und die Einhaltung von Vorschriften unerlässlich ist, ist der 3-polige Einbauautomat die richtige Wahl.
FAQ – Häufig gestellte Fragen zu Einbauautomat 3-polig 16 A
Was bedeutet die Auslösecharakteristik „B“?
Die Auslösecharakteristik „B“ beschreibt, bei welchem Strom der Automat auslöst. Bei einem Automaten mit Charakteristik B löst er bei einem Kurzschluss aus, wenn der Strom etwa 3- bis 5-mal so hoch ist wie der Nennstrom (in diesem Fall 16 A). Für typische Haushaltsgeräte und Beleuchtung ist das ausreichend. Diese Charakteristik ist auch für Motoren mit geringen Anlaufströmen geeignet, da sie kurzzeitige Spitzen beim Anlaufen toleriert, ohne auszulösen.
Warum brauche ich einen 3-poligen Automaten für Drehstrom?
Drehstrom besteht aus drei einzelnen Wechselstromleitern. Wenn nur ein Leiter abgesichert wäre und dieser ausfällt, könnten die anderen beiden Leiter weiterhin unter Spannung stehen. Dies birgt erhebliche Sicherheitsrisiken, insbesondere bei Wartungsarbeiten. Ein 3-poliger Automat schaltet alle drei Leiter gleichzeitig ab, was eine vollständige Spannungsfreiheit herstellt und somit die Sicherheit erheblich erhöht.
Kann ich diesen Einbauautomaten auch für Wechselstrom verwenden?
Ja, prinzipiell können Sie diesen 3-poligen Automaten auch für Wechselstromkreise verwenden. In diesem Fall würden Sie nur zwei der drei Pole (z.B. L und N oder L1 und L2) anschließen. Die 3-polige Ausführung bietet hier sogar einen zusätzlichen Sicherheitsgewinn. Für reine Wechselstromanwendungen sind jedoch oft auch 1- oder 2-polige Automaten verfügbar, die für diesen Zweck spezifischer ausgelegt sind.
Was passiert, wenn der Strom den Nennwert von 16 A überschreitet?
Wenn der Strom dauerhaft oder kurzzeitig den Nennwert von 16 A überschreitet, aber nicht den Wert, der für eine sofortige Kurzschlusssauslösung notwendig ist, wird der Einbauautomat eine thermische Auslösung bewirken. Das bedeutet, dass ein Bimetall im Inneren des Automaten sich erwärmt und so den Auslösemechanismus betätigt. Dies schützt Ihre Leitungen vor Überhitzung, die zu Brandschäden führen könnte.
Wie montiere ich den Einbauautomaten im Verteilerschrank?
Die Montage erfolgt auf einer Standard-Hutschiene (auch DIN-Schiene genannt), die in den meisten Verteilerschränken verbaut ist. Der Automat wird einfach von oben auf die Schiene geklickt. Die Anschlüsse für die Leitungen befinden sich in der Regel an der Ober- und Unterseite des Geräts und werden mittels Schraubklemmen befestigt. Es ist wichtig, dass die Installation von einer qualifizierten Elektrofachkraft durchgeführt wird, um die Sicherheit zu gewährleisten und Normen einzuhalten.
Welche Stromkreise sind für einen 16-A-Automaten geeignet?
Ein 16-A-Automat eignet sich gut für die Absicherung von Steckdosenstromkreisen im Wohnbereich oder in Werkstätten, die für den Anschluss von typischen Haushaltsgeräten oder Werkzeugen mit moderatem Strombedarf ausgelegt sind. Auch für den Anschluss von kleineren bis mittelgroßen Motoren (z.B. in Pumpen, Lüftern oder kleinen Kompressoren) mit einer Charakteristik B ist er eine gute Wahl. Wichtig ist jedoch immer die Beachtung der maximal zulässigen Belastbarkeit der angeschlossenen Leitungen und Steckvorrichtungen.
