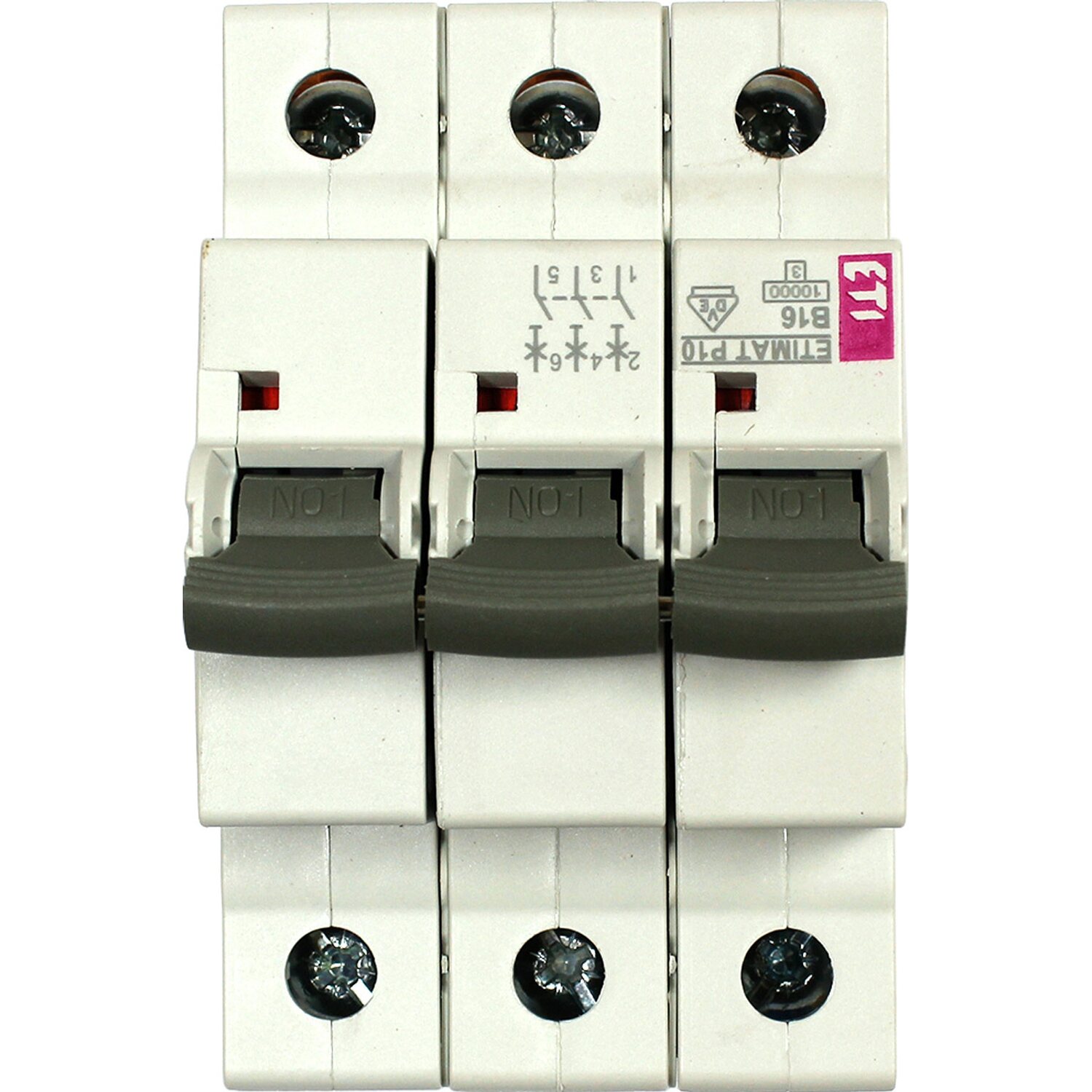

ETIMAT Leitungsschutzschalter 3-polig B 16 A: Ihr zuverlässiger Schutz für elektrische Anlagen
Sie suchen nach einem leistungsstarken und sicheren Schutz für Ihre elektrischen Installationen? Der ETIMAT Leitungsschutzschalter 3-polig mit B-Charakteristik und einem Nennstrom von 16 A ist die ideale Lösung für professionelle Handwerker und anspruchsvolle Heimwerker, die Wert auf Sicherheit, Langlebigkeit und einfache Installation legen. Dieser Schalter schützt Ihre Leitungen zuverlässig vor Überlastung und Kurzschlüssen, um Schäden an Geräten und Anlagen zu vermeiden.
Umfassender Schutz für Ihre Elektroinstallation
Ein zuverlässiger Leitungsschutz ist das A und O jeder modernen Elektroinstallation. Der ETIMAT Leitungsschutzschalter 3-polig B 16 A bietet Ihnen genau diesen Schutz. Mit seiner bewährten B-Charakteristik ist er prädestiniert für den Einsatz in Wohn- und Geschäftsgebäuden, wo er eine Vielzahl von Geräten und Anlagen vor den Gefahren einer elektrischen Überlastung oder eines plötzlichen Kurzschlusses bewahrt. Die dreipolige Ausführung ermöglicht Ihnen die gleichzeitige Absicherung von drei Leitern, was besonders in komplexeren Verteilungen und bei der Absicherung von Drehstromverbrauchern von unschätzbarem Wert ist. Sie schaffen damit eine klare und sichere Struktur in Ihrer Verteilung und minimieren potenzielle Fehlerquellen.
Die Vorteile des ETIMAT Leitungsschutzschalters auf einen Blick
- Maximale Sicherheit: Zuverlässiger Schutz vor Überlastung und Kurzschluss, schützt Ihre wertvollen Geräte und beugt Brandgefahren vor.
- Präzise Auslösung: Die B-Charakteristik sorgt für eine empfindliche Auslösung bei geringen Überströmen, was eine hohe Sicherheit in vielen Anwendungsbereichen garantiert.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien für eine lange Lebensdauer und zuverlässige Funktion, auch unter anspruchsvollen Bedingungen.
- Einfache Installation: Dank der standardisierten Bauform und der klaren Beschriftung lässt sich der Schalter schnell und unkompliziert in Ihre bestehende oder neue Elektroinstallation integrieren.
- Vielseitige Einsatzmöglichkeiten: Ideal für den Schutz von Stromkreisen in Wohngebäuden, Büros, Werkstätten und überall dort, wo ein zuverlässiger Leitungsschutz gefordert ist.
- Klare Kennzeichnung: Übersichtliche Beschriftung aller wichtigen Parameter erleichtert die Planung und Wartung Ihrer Anlage.
- Dreipolige Absicherung: Bietet die Möglichkeit zur gleichzeitigen Unterbrechung von drei Phasen, was für bestimmte Lasten und Installationen zwingend erforderlich ist.
Technische Spezifikationen und Konstruktionsmerkmale
Der ETIMAT Leitungsschutzschalter 3-polig B 16 A zeichnet sich durch seine durchdachte Konstruktion und die Verwendung hochwertiger Komponenten aus. Die B-Charakteristik bedeutet, dass der Schalter bei einem Kurzschlussstrom, der das 3- bis 5-fache des Nennstroms beträgt, auslöst. Dies ist optimal für den Schutz von Beleuchtungsanlagen, Steckdosenkreisen und elektronischen Geräten, die keine hohen Anlaufströme benötigen. Die robuste Bauweise gewährleistet eine zuverlässige Funktion über viele Jahre hinweg. Die Schutzkontakte sind so konzipiert, dass sie eine einfache und sichere Verbindung ermöglichen, was die Installation beschleunigt und die Zuverlässigkeit erhöht.
| Eigenschaft | Beschreibung |
|---|---|
| Hersteller | ETIMAT |
| Polanzahl | 3-polig |
| Charakteristik | B |
| Nennstrom | 16 A |
| Auslösecharakteristik | Thermisch-magnetisch |
| Bemessungsspannung | AC 230/400 V (abhängig von der genauen Ausführung und Installation) |
| Bemessungsfrequenz | 50/60 Hz |
| Schutzart (IP) | IP20 (bei montiertem Zustand im Verteiler) |
| Umgebungstemperatur | -25°C bis +45°C (bei durchschnittlichem Betrieb) |
| Isolationsspannung | AC 500 V |
| Stoßspannungsfestigkeit | 4 kV |
| Lebensdauer (Schaltspiele) | Mechanisch: ca. 20.000, Elektrisch: ca. 4.000 bei Nennlast |
| Anschlussquerschnitt (flexibel/starr) | Typischerweise 1,5 mm² bis 16 mm² pro Pol (genaue Angaben beachten) |
| Montageart | DIN-Schienenmontage (EN 60715) |
| Zertifizierungen | Entspricht nationalen und internationalen Normen wie z.B. EN 60898-1 |
Einsatzgebiete: Wo der ETIMAT Leitungsschutzschalter seine Stärken ausspielt
Der ETIMAT Leitungsschutzschalter 3-polig B 16 A ist ein wahres Multitalent und findet in zahlreichen Anwendungsbereichen seinen perfekten Einsatz. Ob in der häuslichen Elektroinstallation, im gewerblichen Umfeld oder in industriellen Anlagen – überall dort, wo es auf einen zuverlässigen Schutz von Leitungen und Geräten ankommt, ist dieser Schalter die richtige Wahl. Besonders empfehlenswert ist er für Stromkreise mit:
- Beleuchtungsanlagen: Schützt Ihre Lampen und Leuchten vor Schäden durch Überlastung oder Kurzschlüsse.
- Steckdosenkreise: Bietet Sicherheit für all Ihre angeschlossenen Geräte, von Haushaltsgeräten bis hin zu Unterhaltungselektronik.
- Kleine Elektrogeräte: Sichert den Betrieb von Geräten wie Computern, Druckern oder Monitoren ab.
- Drehstromverbraucher mit geringen Anlaufströmen: In Kombination mit weiteren Schutzorganen kann er auch für bestimmte Motoren oder Heizsysteme geeignet sein.
- Schutzverteilungen in kleineren Anlagen: Erweitert die Sicherheit Ihrer Elektroinstallation dort, wo eine dreipolige Absicherung sinnvoll ist.
Sie können sich darauf verlassen, dass dieser Schalter in jeder dieser Situationen zuverlässig seinen Dienst verrichtet und Ihnen ein Höchstmaß an Sicherheit bietet. Die B-Charakteristik ist hierbei ein entscheidender Faktor, da sie eine frühzeitige Auslösung bei Überströmen sicherstellt, ohne unnötig durch normale Anlaufströme von vielen Alltagsgeräten ausgelöst zu werden.
Qualität und Zuverlässigkeit für Ihre Gewissheit
Bei der Auswahl von Komponenten für Ihre Elektroinstallation sollten Sie keine Kompromisse eingehen. Der ETIMAT Leitungsschutzschalter 3-polig B 16 A steht für die Qualität und Zuverlässigkeit, die Sie von einem führenden Hersteller erwarten. Jede Komponente wird unter strengen Qualitätskontrollen gefertigt, um sicherzustellen, dass sie den höchsten Standards entspricht. Die Verwendung von langlebigen und robusten Materialien sorgt dafür, dass der Schalter auch nach Jahren des Einsatzes seine volle Schutzfunktion behält. Dies gibt Ihnen die Gewissheit, dass Ihre Anlage sicher und geschützt ist.
Installation und Anschluss: Einfach und sicher
Die Installation des ETIMAT Leitungsschutzschalters ist dank seiner standardisierten Bauform und der übersichtlichen Anschlussklemmen unkompliziert. Der Schalter ist für die Montage auf einer Standard-Hutschiene (35 mm) in jedem gängigen Verteilerkasten ausgelegt. Die klar gekennzeichneten Anschlussklemmen ermöglichen einen schnellen und fehlerfreien Anschluss der Leitungen. Achten Sie stets darauf, die Installation von qualifiziertem Fachpersonal durchführen zu lassen, um die Sicherheit und Konformität mit den geltenden Vorschriften zu gewährleisten. Die gute Zugänglichkeit der Klemmen erleichtert auch spätere Wartungsarbeiten oder Erweiterungen Ihrer Anlage.
Häufig gestellte Fragen (FAQ)
Was bedeutet die B-Charakteristik bei einem Leitungsschutzschalter?
Die B-Charakteristik gibt an, bei welchem Strom das magnetische Auslöseelement des Schalters anspricht. Bei der B-Charakteristik löst der Schalter bei einem Kurzschlussstrom aus, der das 3- bis 5-fache seines Nennstroms beträgt. Dies ist ideal für den Schutz von Wohngebäuden und Büroinstallationen mit Geräten, die keine hohen Anlaufströme aufweisen.
Ist dieser Leitungsschutzschalter für den Einsatz in Privathaushalten geeignet?
Ja, der ETIMAT Leitungsschutzschalter 3-polig B 16 A ist aufgrund seiner B-Charakteristik und seines Nennstroms hervorragend für den Schutz von Stromkreisen in Privathaushalten geeignet, beispielsweise für Steckdosen, Beleuchtung und typische Haushaltsgeräte.
Warum ist ein dreipoliger Schutzschalter wichtig?
Ein dreipoliger Schutzschalter unterbricht gleichzeitig alle drei Außenleiter (L1, L2, L3) und gegebenenfalls den Neutralleiter (N), falls dies durch die Norm und die Ausführung des Schalters vorgesehen ist. Dies ist besonders wichtig bei der Absicherung von Drehstromverbrauchern, wie Motoren oder größeren Heizsystemen, um sicherzustellen, dass keine gefährlichen Spannungen auf den nicht abgeschalteten Leitern verbleiben.
Kann ich diesen Schalter selbst installieren?
Die Installation von elektrischen Komponenten sollte grundsätzlich nur von qualifiziertem Fachpersonal durchgeführt werden. Dies gewährleistet die Sicherheit, entspricht den geltenden Vorschriften und schützt Sie vor potenziellen Gefahren.
Welche Art von Geräten sind besonders gut durch einen B-Automaten geschützt?
Geräte, die keine großen Anlaufströme erzeugen, sind ideal für den Schutz durch einen Leitungsschutzschalter mit B-Charakteristik. Dazu gehören typischerweise Beleuchtungssysteme, Steckdosenkreise, Computer, Monitore, Drucker, aber auch kleinere Küchengeräte wie Toaster oder Mikrowellen.
Wie unterscheidet sich die B-Charakteristik von anderen Charakteristiken wie C oder D?
Die Auslösecharakteristik bestimmt, bei welchem Mehrfachen des Nennstroms der magnetische Auslöser anspricht. Während die B-Charakteristik bei 3-5 In auslöst, tut dies die C-Charakteristik bei 5-10 In und die D-Charakteristik bei 10-20 In. Die Wahl der Charakteristik hängt von der Art der angeschlossenen Verbraucher ab. C und D sind für Geräte mit höheren Anlaufströmen wie Motoren oder Transformatoren gedacht.
Was bedeutet die Angabe „16 A“?
Die Angabe „16 A“ steht für den Nennstrom des Leitungsschutzschalters. Das bedeutet, dass der Schalter für die Absicherung eines Stromkreises ausgelegt ist, dessen maximaler Dauerstrom nicht über 16 Ampere liegen sollte. Überschreitet der Strom diesen Wert, wird er nach einer gewissen Zeit (abhängig von der genauen Stromhöhe und der Charakteristik) durch das thermische Auslöseelement ausgelöst, um die Leitung vor Überhitzung zu schützen.
