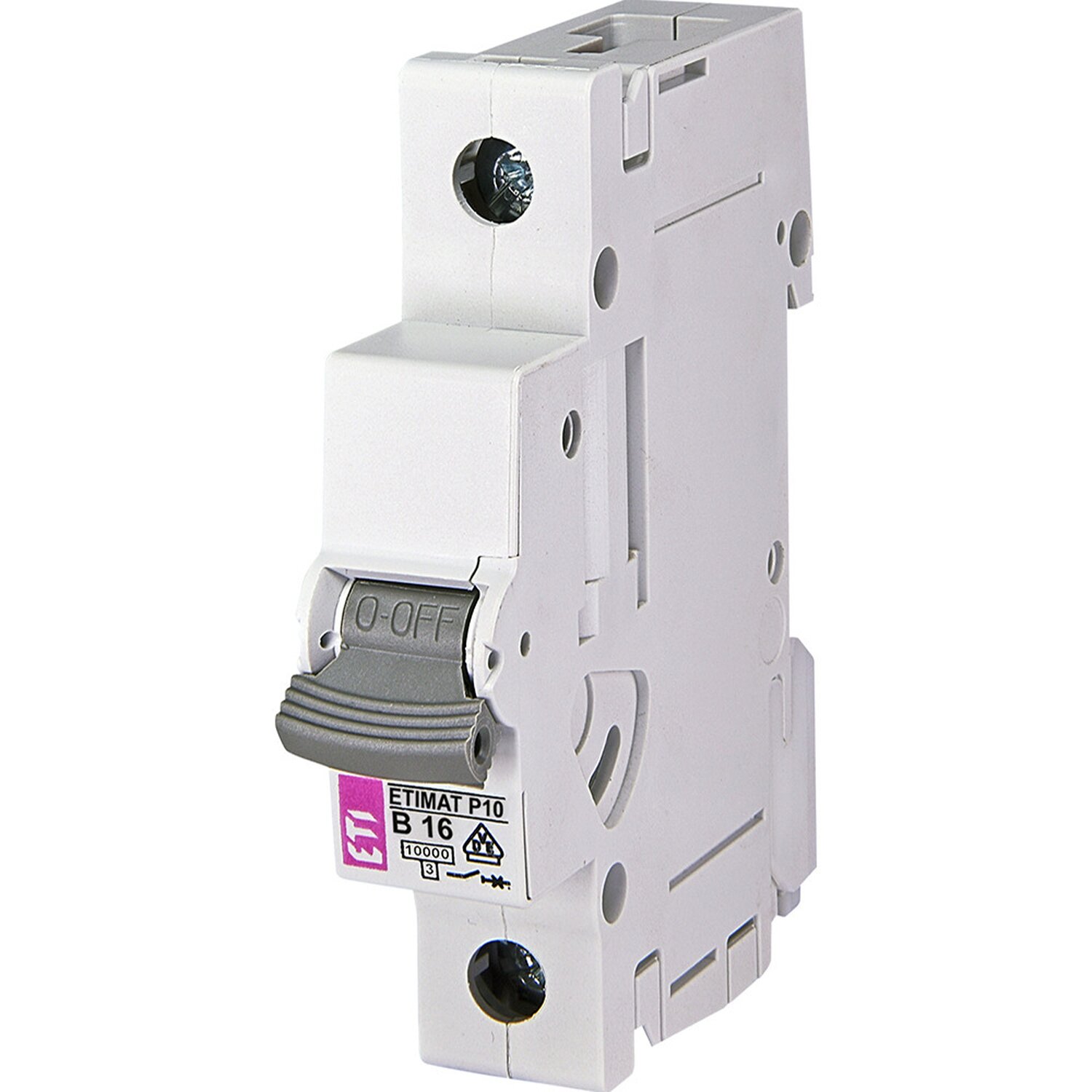

ETIMAT Leitungsschutzschalter P10 B 16 A, 1-polig, 10 KA: Zuverlässiger Schutz für Ihre Elektroinstallation
Sie suchen nach einer sicheren und zuverlässigen Lösung, um Ihre elektrischen Anlagen vor Überlastung und Kurzschlüssen zu schützen? Der ETIMAT Leitungsschutzschalter P10 B 16 A, 1-polig, 10 KA ist die ideale Wahl für anspruchsvolle Handwerker und Heimwerker, die Wert auf Qualität und Langlebigkeit legen. Dieses präzise gefertigte Bauteil bietet erstklassigen Schutz für einphasige Stromkreise und ist unerlässlich für jede moderne Elektroinstallation.
Unerlässlich für Ihre Sicherheit: Der ETIMAT P10 B 16 A Leitungsschutzschalter
In der Welt der Elektrotechnik steht Sicherheit an erster Stelle. Ein funktionsfähiger Leitungsschutzschalter ist das Herzstück jeder sicheren Installation. Der ETIMAT P10 B 16 A ist speziell dafür konzipiert, Ihre Geräte und Leitungen effektiv vor den gefährlichen Folgen von Stromfehlern zu bewahren. Seine robuste Bauweise und die präzise Auslösetechnik gewährleisten, dass im Ernstfall der Stromkreis zuverlässig unterbrochen wird, bevor Schäden entstehen oder eine Gefahr für Leib und Leben besteht. Dies macht ihn zu einem unverzichtbaren Bestandteil in Wohngebäuden, Werkstätten, Büros und Industrieanlagen, wo er eine kontinuierliche und sichere Stromversorgung gewährleistet.
Optimale Leistung und bewährte Technologie
Der ETIMAT Leitungsschutzschalter P10 B 16 A vereint bewährte Technologie mit hoher Leistungsfähigkeit. Die Charakteristik „B“ steht für eine schnelle Auslösung bei Überstrom, was ihn besonders geeignet für den Schutz von Geräten mit geringen Einschaltströmen macht, wie beispielsweise Beleuchtung, Heizungssteuerungen oder kleinere Haushaltsgeräte. Mit einer Nennstromstärke von 16 Ampere ist er für eine Vielzahl von Anwendungen im privaten und gewerblichen Bereich bestens gerüstet. Die robuste Konstruktion und die Verwendung hochwertiger Materialien sorgen für eine lange Lebensdauer und Zuverlässigkeit, auch unter anspruchsvollen Bedingungen. Die 1-polige Ausführung ermöglicht eine gezielte Absicherung einzelner Stromkreise.
Vorteile, die überzeugen
- Hohe Auslösecharakteristik: Die B-Charakteristik bietet einen schnellen Schutz bei Überlast und Kurzschluss und ist ideal für die Absicherung von empfindlichen Geräten und Beleuchtungsanlagen.
- Robuste Bauweise: Gefertigt aus hochwertigen, langlebigen Materialien, hält dieser Leitungsschutzschalter auch den Anforderungen im professionellen Einsatz stand.
- Zuverlässiger Schutz: Die präzise Auslösetechnik schützt Ihre Leitungen und angeschlossenen Geräte effektiv vor Überlastung und Kurzschlüssen, was Brandgefahren minimiert und die Lebensdauer Ihrer Elektrokomponenten verlängert.
- Einfache Installation: Dank des standardisierten Designs lässt sich der ETIMAT P10 B 16 A problemlos in bestehende Verteilerkästen integrieren und für Elektrofachkräfte einfach montieren.
- Normkonforme Sicherheit: Erfüllt höchste internationale Sicherheitsstandards und ist somit eine vertrauenswürdige Wahl für jedes Bauprojekt.
- Kompaktes Design: Die 1-polige Ausführung benötigt wenig Platz im Schaltschrank, was eine flexible Planung und Installation ermöglicht.
- Hohe Kurzschlussfestigkeit: Mit einer Bemessungs-Ausschaltleistung von 10 KA ist der Schalter auch für Umgebungen mit potenziell hohen Kurzschlussströmen bestens geeignet.
Technische Spezifikationen im Detail
Um Ihnen einen umfassenden Überblick über die Leistungsfähigkeit und Einsetzbarkeit des ETIMAT Leitungsschutzschalters P10 B 16 A zu geben, haben wir die wichtigsten technischen Daten und Merkmale in der folgenden Tabelle zusammengefasst. Diese Details sind für Elektrofachkräfte entscheidend bei der Planung und Umsetzung von Elektroinstallationen.
| Merkmal | Beschreibung |
|---|---|
| Hersteller | ETIMAT |
| Modellreihe | P10 |
| Auslösecharakteristik | B |
| Nennstromstärke | 16 A |
| Polanzahl | 1-polig |
| Bemessungs-Ausschaltleistung (Icn) | 10 KA |
| Nennspannung (Un) | 230/400 V AC |
| Frequenz | 50/60 Hz |
| Umgebungstemperatur | -25 °C bis +45 °C |
| Schutzart (IP-Code) | IP20 (im eingebauten Zustand) |
| Montageart | Hutschiene (35 mm) |
| Anschlussquerschnitt (flexibel) | 0,5 – 10 mm² |
| Anschlussquerschnitt (starr) | 0,5 – 16 mm² |
| Anschlussart | Schraubklemmen |
| Werkstoff der Klemmen | Messing mit hochfesten Schrauben |
| Isolationsmaterial | Hochwertiger, thermoplastischer Kunststoff |
| Mechanische Lebensdauer | > 20.000 Schaltspiele |
| Elektrische Lebensdauer (bei Nennlast) | > 10.000 Schaltspiele |
| Zertifizierungen | CE, EN 60898-1 |
| Farbe | Standard Grau/Weiß |
Material und Verarbeitung: Qualität, die man spürt
Die Konstruktion des ETIMAT P10 B 16 A Leitungsschutzschalters zeugt von sorgfältiger Materialauswahl und präziser Verarbeitung. Das Gehäuse besteht aus einem robusten, nicht brennbaren Thermoplast, das auch bei erhöhten Temperaturen formstabil bleibt und die interne Mechanik optimal schützt. Diese Materialwahl ist entscheidend für die Langlebigkeit und die Einhaltung strenger Sicherheitsstandards. Die internen Kontakte und Federmechanismen sind aus korrosionsbeständigen Legierungen gefertigt, um einen dauerhaft zuverlässigen Stromfluss und eine schnelle Reaktion im Fehlerfall zu gewährleisten. Die Schraubklemmen sind so konstruiert, dass sie auch bei wiederholtem Anziehen einen festen und sicheren Kontakt herstellen, was für die Vermeidung von Übergangswiderständen und potenziellen Brandquellen unerlässlich ist. Die klaren Beschriftungen an der Frontseite ermöglichen eine eindeutige Identifizierung des Schutzschalters und seiner Parameter.
Einsatzgebiete: Vielseitigkeit für Ihre Projekte
Der ETIMAT Leitungsschutzschalter P10 B 16 A, 1-polig, 10 KA ist aufgrund seiner Eigenschaften und seiner robusten Bauweise für eine breite Palette von Anwendungen geeignet:
- Wohnrauminstallationen: Absicherung von einzelnen Stromkreisen für Beleuchtung, Steckdosen, Heizungssteuerungen und Haushaltsgeräte.
- Gewerbliche Anwendungen: Einsatz in Büroräumen, Geschäften und kleineren Werkstätten zur Sicherung von Beleuchtungssystemen, Bürogeräten und kleineren Maschinen.
- Industrielle Umgebungen: Als Komponente in Verteilungen zur Absicherung von einzelnen Maschinen oder Anlagenteilen, wo die B-Charakteristik für spezifische Lasten benötigt wird.
- Dachgeschoss- und Kellerinstallationen: Zuverlässiger Schutz auch in Bereichen mit potenziell raueren Umgebungsbedingungen.
- Schaltanlagenbau: Ein unverzichtbares Element bei der Konfektionierung von Unterverteilungen und Schaltschränken.
Die Bemessungs-Ausschaltleistung von 10 KA stellt sicher, dass der Schalter auch in Umgebungen mit hohem Kurzschlussstrompotenzial sicher und zuverlässig abschaltet. Dies ist ein entscheidendes Kriterium für die Auswahl von Schutzorganen in Verteilungen, die sich in der Nähe von Energiequellen befinden.
FAQ – Häufig gestellte Fragen zu ETIMAT Leitungsschutzschalter P10 B 16 A, 1-polig, 10 KA
Was bedeutet die Auslösecharakteristik „B“?
Die Auslösecharakteristik „B“ definiert das Verhalten des Leitungsschutzschalters bei Überstrom. Ein Schalter mit Charakteristik B löst bei einem Strom aus, der dem 3- bis 5-fachen des Nennstroms entspricht. Dies macht ihn ideal für den Schutz von Anlagen mit geringen Einschaltströmen, wie z.B. Beleuchtung, Steckdosenstromkreise und elektronische Geräte.
Wofür steht die Angabe „10 KA“ bei der Ausschaltleistung?
Die Angabe „10 KA“ steht für die Bemessungs-Ausschaltleistung von 10 Kiloampere. Dies ist die maximale Stromstärke, die der Leitungsschutzschalter im Fehlerfall sicher abschalten kann, ohne selbst zerstört zu werden. Eine höhere Ausschaltleistung bietet mehr Sicherheit, insbesondere in größeren Installationen oder in der Nähe von Energiequellen.
Ist der ETIMAT Leitungsschutzschalter für den Einsatz im privaten Haushalt geeignet?
Ja, absolut. Der ETIMAT P10 B 16 A ist eine hervorragende Wahl für den Schutz von einzelnen Stromkreisen in Wohnhäusern, sei es für Beleuchtung, Steckdosen oder bestimmte Haushaltsgeräte mit geringen Einschaltströmen.
Wie montiere ich den ETIMAT Leitungsschutzschalter?
Der Leitungsschutzschalter wird typischerweise auf eine 35 mm breite Hutschiene in einem Verteilerkasten montiert. Die Installation erfordert Kenntnisse in der Elektrotechnik. Es wird dringend empfohlen, die Montage von einer qualifizierten Elektrofachkraft durchführen zu lassen, um die Sicherheit und Konformität der Installation zu gewährleisten.
Welche Querschnitte können an den ETIMAT P10 B 16 A angeschlossen werden?
Für flexible Leiter (Litze) beträgt der zulässige Anschlussquerschnitt 0,5 bis 10 mm², für starre Leiter (Massivdraht) können 0,5 bis 16 mm² angeschlossen werden. Die Schraubklemmen sorgen für einen sicheren und festen Kontakt.
Was unterscheidet diesen 1-poligen Schalter von einem 2-poligen?
Ein 1-poliger Leitungsschutzschalter sichert nur einen Leiter (meist den Außenleiter L) eines Stromkreises ab. Ein 2-poliger Schalter schaltet hingegen sowohl den Außenleiter als auch den Neutralleiter L+N ab. Für einfache einphasige Verbraucher, bei denen keine gleichzeitige Trennung von L und N erforderlich ist, ist ein 1-poliger Schalter ausreichend und platzsparender.
Ist dieser Leitungsschutzschalter für alle Arten von Geräten geeignet?
Die B-Charakteristik ist primär für Geräte mit geringen oder keinen hohen Einschaltströmen konzipiert. Für Geräte mit höheren Anlaufströmen (z.B. Motoren, Transformatoren) sind Schalter mit einer C- oder D-Charakteristik besser geeignet. Für den Schutz von empfindlicher Elektronik oder speziellen Anwendungen sollten Sie die spezifischen Anforderungen prüfen.
