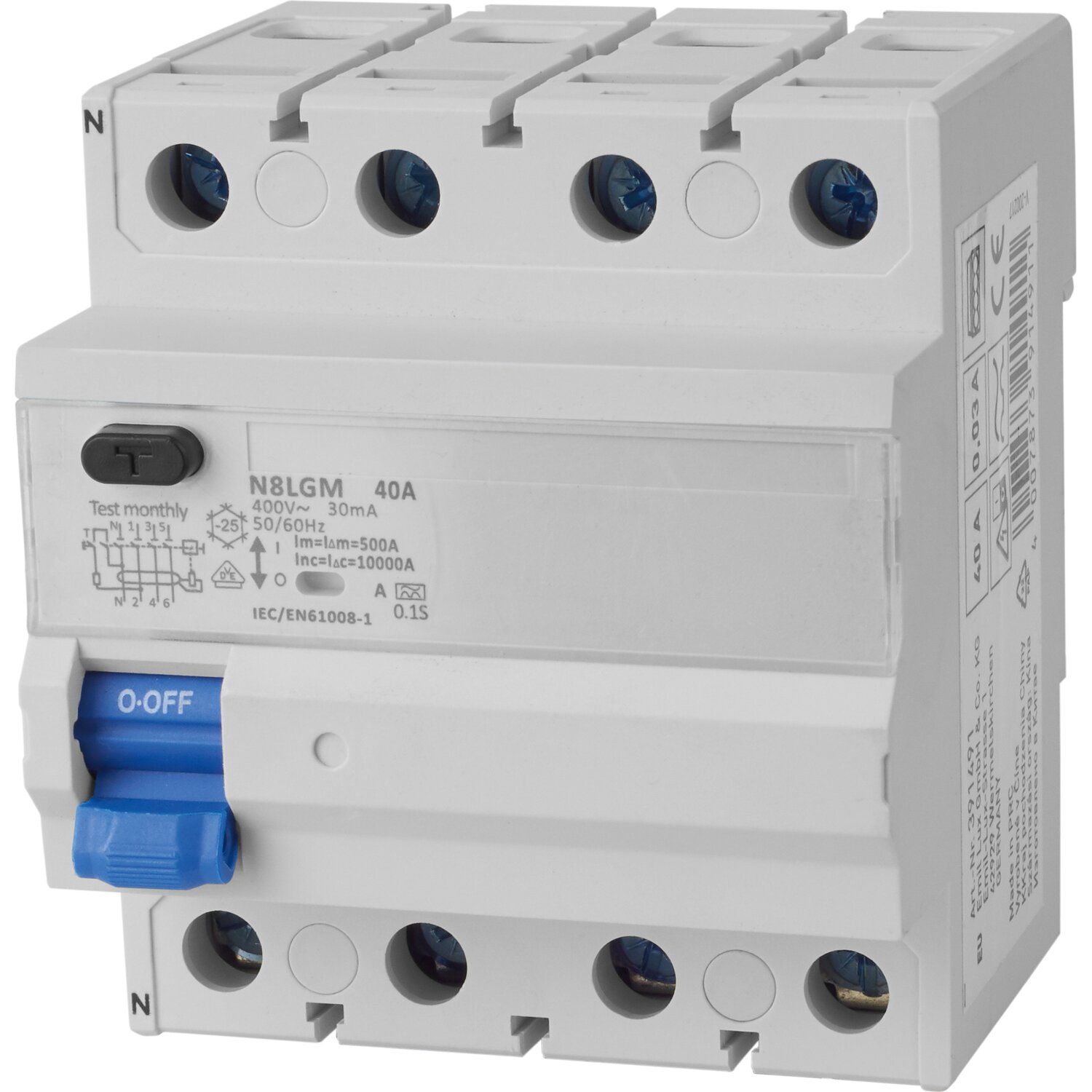

Hochwertiger FI-Schalter 4-polig 40 A/0,03 A – Ihr Experte für elektrische Sicherheit
Sie sind auf der Suche nach einem zuverlässigen Schutzschalter, der Sie und Ihre elektrischen Anlagen optimal vor Gefahren wie Stromschlägen und Brandgefahren durch Fehlerströme schützt? Dann ist unser FI-Schalter 4-polig mit 40 Ampere Bemessungsstrom und einer Auslöseempfindlichkeit von 0,03 Ampere die ideale Lösung für Ihre Anforderungen. Dieser Fehlerstrom-Schutzschalter wurde entwickelt, um die Sicherheit in privaten, gewerblichen und industriellen Umgebungen zu gewährleisten und ist ein unverzichtbares Element jeder modernen Elektroinstallation.
Was ist ein FI-Schalter und warum ist er unverzichtbar?
Ein FI-Schalter, auch als Fehlerstrom-Schutzschalter bekannt, ist ein zentraler Bestandteil der elektrischen Sicherheit. Seine Hauptaufgabe besteht darin, gefährliche Fehlerströme zu erkennen und die Stromversorgung im Falle eines solchen Fehlers schnell zu unterbrechen. Dies geschieht durch die Überwachung des Stromflusses in den Leitern. Fließt mehr Strom in eine Richtung als in die andere, deutet dies auf einen Fehlerstrom hin – beispielsweise, wenn ein Mensch mit einem geerdeten Objekt in Berührung kommt. Der FI-Schalter reagiert in Sekundenbruchteilen und unterbricht den Stromkreis, bevor es zu schweren Verletzungen oder Bränden kommen kann. Besonders in Feuchträumen, im Außenbereich oder überall dort, wo die Gefahr eines Stromschlags erhöht ist, ist die Installation eines FI-Schalters gesetzlich vorgeschrieben und dringend empfohlen.
Die Vorteile des FI-Schalters 4-polig 40 A/0,03 A für Ihre Sicherheit
- Umfassender Personenschutz: Die hohe Empfindlichkeit von 0,03 A (30 mA) bietet optimalen Schutz vor lebensgefährlichen Stromschlägen durch Berührungsspannung. Dies ist entscheidend, um Verletzungen bei Personen zu verhindern.
- Brandschutzfunktion: Durch die schnelle Erkennung und Unterbrechung von Fehlerströmen minimiert der FI-Schalter das Risiko von elektrisch bedingten Bränden, die durch Isolationsfehler oder Kurzschlüsse entstehen können.
- Vierpolige Ausführung für maximale Flexibilität: Die 4-polige Ausführung ermöglicht den Schutz von Drehstromkreisen (z.B. für Motoren, Heizsysteme oder leistungsstarke Maschinen) und bietet gleichzeitig eine sichere Abschaltung aller drei Außenleiter sowie des Neutralleiters. Dies ist besonders in industriellen Anwendungen von großer Bedeutung.
- Hohe Stromtragfähigkeit: Mit einer Bemessungsstromstärke von 40 A ist dieser FI-Schalter auch für leistungsstärkere Stromkreise geeignet, was ihn zu einer vielseitigen Lösung für verschiedene Anwendungen macht.
- Zuverlässige und langlebige Technologie: Gefertigt nach strengen Qualitätsstandards, garantiert dieser FI-Schalter eine langfristige und zuverlässige Funktion, auf die Sie sich verlassen können.
- Einfache Integration in bestehende Anlagen: Der Schalter ist für die einfache Montage auf einer Hutschiene (DIN-Schiene) konzipiert und lässt sich nahtlos in bestehende Verteilerkästen integrieren.
- Klar erkennbare Prüftaste: Eine integrierte Prüftaste ermöglicht regelmäßige Funktionstests, um die einwandfreie Funktionsweise des FI-Schalters jederzeit sicherzustellen.
Technische Spezifikationen und Qualitätsmerkmale
| Kategorie | Beschreibung |
|---|---|
| Bemessungsspannung | Typischerweise 230/400 V AC, je nach spezifischem Modell und Ausführung. Die korrekte Spannung ist für den sicheren Betrieb essentiell und sollte mit den Anforderungen Ihrer Anlage übereinstimmen. |
| Anzahl der Pole | 4-polig. Diese Ausführung umfasst alle drei Außenleiter (L1, L2, L3) und den Neutralleiter (N). Dies ist Standard für Drehstromanwendungen und bietet höchste Sicherheit, indem alle stromführenden Leiter gleichzeitig unterbrochen werden. |
| Bemessungsstrom (In) | 40 A. Dies gibt den maximalen Strom an, den der Schalter unter normalen Betriebsbedingungen dauerhaft führen kann, ohne sich übermäßig zu erwärmen oder beschädigt zu werden. 40 Ampere sind ausreichend für viele anspruchsvolle Anwendungen. |
| Bemessungsfehlerstrom (IΔn) | 0,03 A (30 mA). Dies ist die Empfindlichkeit des FI-Schalters. Bei einem Fehlerstrom, der diesen Wert überschreitet, löst der Schalter aus. 30 mA gelten als Grenzwert für den Personenschutz bei direkter Berührung. |
| Auslösecharakteristik | Typ A oder Typ AC. Für die meisten Anwendungen, insbesondere in Wohngebäuden und Büros, ist Typ A empfehlenswert, da er auch pulsierende Gleichfehlerströme erkennt, die durch elektronische Geräte entstehen können. Typ AC erkennt nur sinusförmige Wechselströme. Bitte prüfen Sie die Anforderungen Ihrer spezifischen Installation. |
| Schutzart | Abhängig vom Einsatzort. Für den Einbau in Verteilerkästen ist die Schutzart IP20 üblich, was Schutz gegen feste Fremdkörper größer 12,5 mm bietet. Für spezielle Anwendungen im Außenbereich oder in feuchten Umgebungen sind spezielle Gehäuse oder FI-Schutzschalter mit höherer Schutzart erforderlich. |
| Schaltvermögen | Ein hohes Schaltvermögen (z.B. 6 kA oder 10 kA) ist wichtig, um auch bei Kurzschlüssen sicher auslösen zu können, ohne beschädigt zu werden. Dies ist ein Zeichen für die Robustheit des Geräts. |
| Umgebungstemperatur | Die Betriebstemperatur liegt typischerweise im Bereich von -25 °C bis +40 °C. Extreme Temperaturen können die Leistung beeinträchtigen, daher ist die Beachtung der Umgebungseinflüsse ratsam. |
Einsatzmöglichkeiten: Wo unser FI-Schalter glänzt
Dieser 4-polige FI-Schalter mit 40 A und 0,03 A Auslöseempfindlichkeit ist ein Multitalent, wenn es um elektrische Sicherheit geht. Er eignet sich hervorragend für den Einsatz in:
- Privaten Haushalten: Schutz von Stromkreisen in Küche, Bad, Keller und Außenbereichen. Besonders wichtig dort, wo erhöhte Feuchtigkeit herrscht oder wo Kinder sich aufhalten.
- Gewerblichen Installationen: In Büros, Werkstätten, Geschäften und Praxen zur Sicherung von Beleuchtung, Steckdosen und leistungsstärkeren Geräten.
- Industriellen Umgebungen: Zur Absicherung von Maschinen, Motoren und anderen Drehstromverbrauchern, die eine zuverlässige und umfassende Fehlerstromerkennung erfordern.
- Landwirtschaftlichen Betrieben: Wo erhöhte Anforderungen an die elektrische Sicherheit aufgrund von Feuchtigkeit und Nähe zu leitfähigen Materialien bestehen.
- Gebäuden mit öffentlichen Bereichen: Z.B. Schulen, Kindergärten oder Versammlungsstätten, wo der Personenschutz oberste Priorität hat.
Der Aufbau eines 4-poligen FI-Schalters
Ein 4-poliger FI-Schalter ist ein komplexes elektromechanisches Bauteil, das aus mehreren Kernkomponenten besteht:
- Summenstromwandler: Das Herzstück des FI-Schalters. Dieser Ringkernwandler umschließt alle vier stromführenden Leiter (L1, L2, L3 und N). Im Normalbetrieb fließt der Strom in beide Richtungen gleich stark, wodurch sich die Magnetfelder aufheben und kein Summenstrom entsteht.
- Auslöseeinrichtung: Bei einem Fehlerstrom, bei dem die Ströme in den Leitern nicht mehr ausgeglichen sind, entsteht ein magnetisches Feld im Summenstromwandler. Dieses Feld wird von einem Auslöser (oft ein Relais) registriert.
- Schaltmechanismus: Der Auslöser betätigt den Schaltmechanismus, der die Kontakte öffnet und somit den Stromkreis unterbricht.
- Prüftaste: Eine mechanische Taste, die eine definierte Differenzspannung im Summenstromwandler erzeugt, um die Funktion des Schalters zu testen.
- Gehäuse: Ein robustes Isolierstoffgehäuse schützt die inneren Komponenten und sorgt für die nötige elektrische Sicherheit.
Die präzise Abstimmung dieser Komponenten ist entscheidend für die schnelle und zuverlässige Auslösung im Fehlerfall.
Häufige Fragen und Antworten (FAQ)
Was ist der Unterschied zwischen einem 2-poligen und einem 4-poligen FI-Schalter?
Ein 2-poliger FI-Schalter schützt einphasige Wechselstromkreise (z.B. für normale Steckdosen und Beleuchtung) und unterbricht den Außenleiter (L) und den Neutralleiter (N). Ein 4-poliger FI-Schalter hingegen ist für Drehstromkreise (z.B. für leistungsstarke Motoren oder Heizsysteme) konzipiert und unterbricht alle drei Außenleiter (L1, L2, L3) sowie den Neutralleiter (N). Dies ist entscheidend für die Sicherheit bei Drehstromanlagen, da alle stromführenden Leiter sicher abgeschaltet werden müssen.
Was bedeutet die Kennzeichnung „40 A/0,03 A“?
Die „40 A“ steht für den Bemessungsstrom, also den maximalen Strom, den der FI-Schalter unter normalen Betriebsbedingungen dauerhaft führen kann. Die „0,03 A“ (oder 30 mA) gibt die Empfindlichkeit des Schalters an. Das bedeutet, dass der FI-Schalter auslöst, sobald ein Fehlerstrom von 0,03 Ampere oder mehr erkannt wird. Diese Empfindlichkeit ist für den Personenschutz ausgelegt.
Kann ich einen FI-Schalter auch für normale Steckdosen verwenden?
Ja, das ist sogar sehr empfehlenswert und oft vorgeschrieben. Für einphasige Stromkreise wie Steckdosen und Beleuchtung wird in der Regel ein 2-poliger FI-Schalter mit 30 mA verwendet. Die hier beschriebene 4-polige Ausführung ist primär für Drehstromkreise gedacht, kann aber bei entsprechenden Anforderungen auch in komplexeren einphasigen Systemen eingesetzt werden, sofern die Verkabelung dies vorsieht.
Wie oft sollte ich den FI-Schalter testen?
Es wird dringend empfohlen, die Funktion des FI-Schalters regelmäßig zu überprüfen. Die meisten Hersteller empfehlen einen monatlichen Test. Nutzen Sie dafür die integrierte Prüftaste am Gerät. Dies stellt sicher, dass der Schalter im Ernstfall auch wirklich auslöst und Ihre elektrische Anlage schützt.
Welche Arten von Fehlerströmen kann dieser FI-Schalter erkennen?
Der genaue Typ des FI-Schalters (z.B. Typ A oder Typ AC) bestimmt, welche Fehlerströme er erkennen kann. Typ AC erkennt nur sinusförmige Wechselfehlerströme, während Typ A zusätzlich pulsierende Gleichfehlerströme erkennt, die von elektronischen Geräten (wie Computern oder LED-Trafos) verursacht werden können. Für die meisten modernen Installationen ist ein FI-Schalter vom Typ A die sicherere Wahl. Bitte prüfen Sie die Spezifikationen Ihres Modells.
Was passiert, wenn der FI-Schalter auslöst?
Wenn der FI-Schalter auslöst, unterbricht er die Stromzufuhr zu dem geschützten Stromkreis. Dies geschieht, um Sie und Ihre elektrische Anlage vor den Folgen eines Fehlerstroms zu schützen. Nach dem Auslösen müssen Sie die Ursache des Fehlerstroms ermitteln und beheben, bevor Sie den Schalter wieder einschalten können. Wenn der Schalter wiederholt auslöst, liegt möglicherweise ein tiefergreifendes Problem vor, das von einem Fachmann überprüft werden muss.
Welche Schutzart hat dieser FI-Schalter?
Die Schutzart bezieht sich auf den Schutzgrad des Gehäuses gegen das Eindringen von Fremdkörpern und Wasser. Für den Einbau in Standard-Verteilerkästen ist die Schutzart IP20 üblich, die Schutz gegen feste Fremdkörper mit einem Durchmesser von mehr als 12,5 mm bietet. Für den Einsatz in feuchten Umgebungen oder im Freien sind spezielle FI-Schutzschalter mit einer höheren Schutzart (z.B. IP44 oder höher) erforderlich, oft in Kombination mit einem geeigneten Gehäuse.
