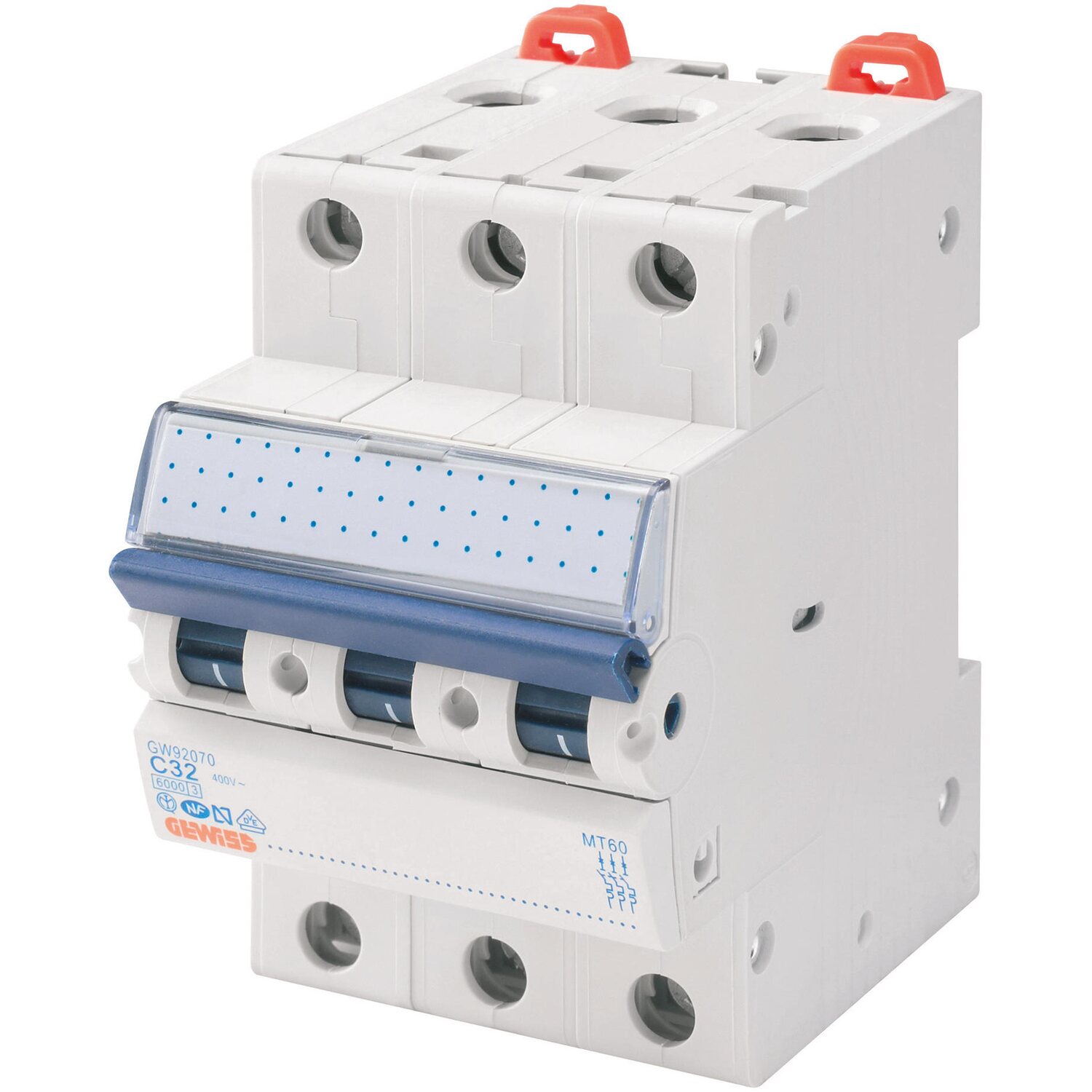

Gewiss Leitungsschutzschalter 3-polig C 32 A – Zuverlässiger Schutz für Ihre Elektroinstallation
Sie suchen nach einer robusten und zuverlässigen Lösung, um Ihre elektrischen Anlagen vor Überlastung und Kurzschlüssen zu schützen? Der Gewiss Leitungsschutzschalter 3-polig C 32 A ist die ideale Wahl für anspruchsvolle Elektroinstallationen im gewerblichen und privaten Bereich. Er bietet höchste Sicherheit und einfache Handhabung, damit Sie sich auf einen störungsfreien Betrieb verlassen können.
Maximale Sicherheit und Zuverlässigkeit für Profis
In der Elektrotechnik ist Sicherheit das A und O. Ein defekter oder unzureichender Schutz kann zu gefährlichen Situationen, kostspieligen Schäden und im schlimmsten Fall zu Personenschäden führen. Mit dem Gewiss Leitungsschutzschalter 3-polig C 32 A setzen Sie auf einen Hersteller, der für seine qualitativ hochwertigen Produkte und sein Engagement für elektrische Sicherheit bekannt ist. Dieses Gerät ist konzipiert, um Ihre Leitungen und angeschlossenen Geräte effektiv vor schädlichen Stromspitzen zu bewahren. Die Charakteristik C ermöglicht eine Auslösung bei Strömen, die etwa 5- bis 10-mal höher sind als der Nennstrom, was ihn ideal für Anwendungen macht, bei denen kurzzeitige Anlaufströme auftreten können, wie beispielsweise bei Motoren oder Leuchtstofflampen. Die dreipolige Ausführung bietet eine umfassende Absicherung für Drehstromkreise, was in vielen gewerblichen Umgebungen unerlässlich ist.
Hervorragende Eigenschaften und Vorteile
Der Gewiss Leitungsschutzschalter 3-polig C 32 A überzeugt durch eine Reihe von Vorteilen, die ihn zu einem unverzichtbaren Bestandteil jeder professionellen Elektroinstallation machen:
- Umfassender Schutz: Bietet zuverlässigen Schutz vor Überlastung und Kurzschluss, um Ihre Elektroinstallationen und angeschlossenen Geräte sicher zu halten.
- Hohe Schaltleistung: Ausgelegt für eine Nennschaltvermögen von 6 kA, um auch bei starken Kurzschlüssen sicher auszulösen und Schäden zu minimieren.
- Charakteristik C: Geeignet für Anwendungen mit moderaten Einschaltströmen, wie Motoren oder Transformatoren, ohne unnötig auszulösen.
- 3-polige Ausführung: Ermöglicht die gleichzeitige Unterbrechung aller drei Außenleiter und schützt somit Drehstromverbraucher und die gesamte Anlage effektiv.
- Robuste Bauweise: Gefertigt aus hochwertigen, schwer entflammbaren Materialien für maximale Langlebigkeit und Sicherheit im Dauerbetrieb.
- Einfache Montage: Standardisierte Bauform ermöglicht eine schnelle und unkomplizierte Installation auf jeder gängigen Hutschiene (DIN-Schiene).
- Präzise Auslösung: Sorgt für eine schnelle und zuverlässige Abschaltung im Fehlerfall, wodurch Brandgefahren und Schäden an der Anlage minimiert werden.
- Lange Lebensdauer: Gewährleistet eine zuverlässige Funktion über viele Jahre hinweg, was zu geringeren Wartungskosten und höherer Betriebssicherheit beiträgt.
- Konformität mit Normen: Erfüllt alle relevanten nationalen und internationalen Sicherheitsstandards und Normen, was Ihnen höchste Sicherheit und Vertrauen gibt.
- Klare Kennzeichnung: Deutlich lesbare Beschriftung erleichtert die Identifizierung und Wartung im Schaltschrank.
Technische Spezifikationen im Detail
Um Ihnen einen klaren Überblick über die Leistungsfähigkeit und die technischen Merkmale des Gewiss Leitungsschutzschalters 3-polig C 32 A zu geben, finden Sie hier eine detaillierte Aufschlüsselung:
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Gewiss |
| Polzahl | 3-polig |
| Nennstrom | 32 A |
| Auslösecharakteristik | C |
| Nennschaltvermögen (Icn) | 6 kA (gemäß EN 60898-1 / EN 60947-2) |
| Spannung | 230/400 V AC |
| Frequenz | 50/60 Hz |
| Schutzart | IP20 (im eingebauten Zustand) |
| Anschlussart | Schraubklemmen (für Leiterquerschnitte bis zu 25 mm²) |
| Montageart | Hutschiene (35 mm) |
| Umgebungstemperatur | -25 °C bis +45 °C |
| Material Gehäuse | Hochwertiger, schwer entflammbarer Thermoplast |
| Lebensdauer (mechanisch) | Mindestens 20.000 Schaltspiele |
| Lebensdauer (elektrisch) | Mindestens 10.000 Schaltspiele bei Nennlast |
| Zulassungen | CE, IEC 60898, IEC 60947-2 |
Einsatzmöglichkeiten in der Praxis
Der Gewiss Leitungsschutzschalter 3-polig C 32 A findet breite Anwendung in verschiedensten Bereichen, wo eine zuverlässige Absicherung von Drehstromkreisen gefordert ist. Seine Charakteristik C macht ihn besonders geeignet für:
- Industrieanlagen: Absicherung von Motoren, Pumpen, Lüftungsanlagen und anderen Drehstromverbrauchern, bei denen Anlaufströme berücksichtigt werden müssen.
- Gewerbebetriebe: Schutz von Maschinen, Werkstattausrüstung und Beleuchtungssystemen in Werkstätten, Autohäusern oder Produktionshallen.
- Landwirtschaftliche Betriebe: Sicherung von Melkmaschinen, Futtermischern, Pumpen und anderen Geräten, die im landwirtschaftlichen Alltag unverzichtbar sind.
- Gebäudeinstallationen: Einsatz in Verteilern für leistungsstarke Geräte wie z.B. größere Klimaanlagen, Wärmepumpen oder elektrische Heizsysteme.
- Verteilerschränke: Als integraler Bestandteil von Haupt- und Unterverteilungen zur segmentierten Absicherung von Stromkreisen.
Die 3-polige Ausführung ist dabei essenziell, um eine vollständige Trennung im Fehlerfall zu gewährleisten und die Sicherheit aller angeschlossenen Phasen zu garantieren. Die robuste Bauweise und das hohe Schaltvermögen von 6 kA stellen sicher, dass der Schalter auch unter widrigen Bedingungen zuverlässig funktioniert und Ihre Anlage schützt.
Häufig gestellte Fragen (FAQ)
Was bedeutet die Auslösecharakteristik „C“?
Die Auslösecharakteristik „C“ gibt an, bei welchem Strom das Schutzorgan des Leitungsschutzschalters auslöst. Bei Charakteristik C löst der Schalter bei einem Strom aus, der etwa 5- bis 10-mal höher ist als der Nennstrom. Dies macht ihn ideal für Verbraucher mit moderaten Einschaltströmen, wie z.B. Elektromotoren, Transformatoren oder bestimmte Beleuchtungssysteme, ohne dass es zu ungewollten Auslösungen kommt.
Warum ist die 3-polige Ausführung wichtig?
Die 3-polige Ausführung ist für Drehstromkreise unerlässlich. Sie sorgt dafür, dass bei einem Fehler alle drei Außenleiter gleichzeitig unterbrochen werden. Dies ist entscheidend, um ein einphasiges Arbeiten des Drehstrommotors im Fehlerfall zu verhindern, was zu Überhitzung und Beschädigung führen könnte. Zudem bietet die 3-polige Absicherung einen umfassenderen Schutz für die gesamte elektrische Anlage.
Wie montiere ich den Gewiss Leitungsschutzschalter?
Die Montage des Gewiss Leitungsschutzschalters 3-polig C 32 A ist denkbar einfach. Er ist für die Montage auf einer Standard-35-mm-Hutschiene (DIN-Schiene) konzipiert. Sie können den Schalter einfach auf die Hutschiene clipsen und anschließend die elektrischen Anschlüsse an den vorgesehenen Schraubklemmen vornehmen. Achten Sie dabei stets auf die richtige Polung und die Einhaltung der geltenden Installationsvorschriften.
Welche Leiterquerschnitte kann ich anschließen?
Die Schraubklemmen des Gewiss Leitungsschutzschalters 3-polig C 32 A sind für flexible und starre Leiter mit Querschnitten von bis zu 25 mm² ausgelegt. Dies ermöglicht den Anschluss einer Vielzahl von Kabeltypen, die in typischen Elektroinstallationen verwendet werden.
Wie unterscheidet sich ein Leitungsschutzschalter von einer Sicherung?
Ein Leitungsschutzschalter (LS-Schalter) ist eine Weiterentwicklung der klassischen Schmelzsicherung. Während beide dem Schutz vor Überlastung und Kurzschluss dienen, bietet ein LS-Schalter den entscheidenden Vorteil, dass er nach dem Auslösen einfach durch Betätigen des Schalthebels wieder eingeschaltet werden kann. Eine Schmelzsicherung muss hingegen komplett ausgetauscht werden. LS-Schalter sind zudem oft kompakter und bieten eine präzisere Auslösecharakteristik.
Was bedeutet das Nennschaltvermögen von 6 kA?
Das Nennschaltvermögen (Icn) von 6 kA gibt an, welchen maximalen Kurzschlussstrom der Leitungsschutzschalter sicher abschalten kann, ohne dabei zerstört zu werden. 6 kA (Kiloampere) ist ein üblicher Wert für Wohn- und Zweckbauten und bietet einen ausreichenden Schutz für die meisten Standardanwendungen. In Anlagen mit besonders hohen Kurzschlussströmen können auch Schalter mit höherem Schaltvermögen erforderlich sein.
Ist dieser Leitungsschutzschalter für den privaten Gebrauch geeignet?
Ja, der Gewiss Leitungsschutzschalter 3-polig C 32 A ist auch für den privaten Gebrauch geeignet, insbesondere wenn Sie Drehstromverbraucher wie z.B. eine stärkere Heizung, eine Ladestation für Elektroautos oder eine große Werkstattausstattung absichern müssen. In kleineren Hausinstallationen, die primär einphasig sind, werden häufiger ein- oder zweipolige Leitungsschutzschalter eingesetzt. Die 3-polige Variante ist hierbei für spezifische Anwendungen gedacht.
