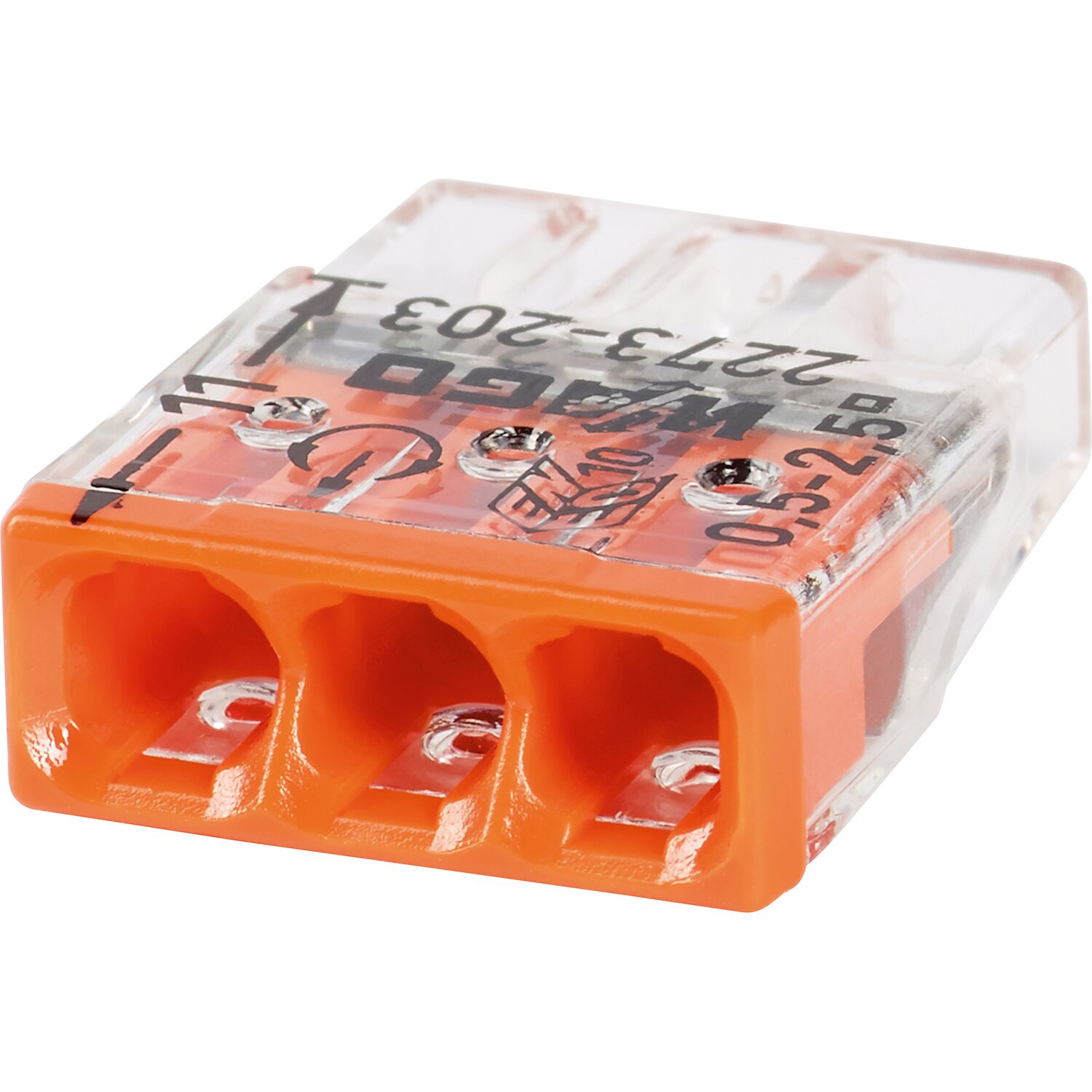

Wago 3-polige Verbindungsdosenklemme: Die clevere Lösung für Ihre Elektroinstallationen
Sie suchen nach einer zuverlässigen und schnellen Verbindungslösung für Ihre Elektroinstallationen? Die Wago Verbindungsdosenklemme 3-polig in Transparent-Orange ist die Antwort für jeden ambitionierten Heimwerker und professionellen Elektriker, der Wert auf Sicherheit, Effizienz und Langlebigkeit legt. Diese Klemme vereinfacht das Verbinden von Drähten mit Durchmessern von 0,5 mm bis 2,5 mm und bietet eine transparente Sicht auf die sichere Verbindung.
Maximale Effizienz und Sicherheit in jedem Detail
Die Wago 3-polige Verbindungsdosenklemme kombiniert bewährte Wago-Technologie mit einem durchdachten Design, das Ihnen den Arbeitsalltag erheblich erleichtert. Schluss mit zeitraubendem Abisolieren und umständlichem Verschrauben. Mit den innovativen Steckklemmen von Wago realisieren Sie sichere und dauerhafte Verbindungen in Sekunden. Die transparente Bauweise ermöglicht Ihnen dabei jederzeit die Kontrolle über die korrekte und sichere Einführung der Leiter. Das leuchtende Orange sorgt zudem für eine gute Sichtbarkeit der Klemme im Installationsbereich.
Die Vorteile, die überzeugen
- Schnelle und einfache Montage: Kein Werkzeug erforderlich, einfach abisolieren und einstecken – fertig. Dies spart wertvolle Zeit bei jeder Installation.
- Sichere und dauerhafte Verbindung: Die integrierte Federkraft sorgt für einen konstanten Anpressdruck und verhindert so ein Lockern der Verbindungen, auch bei Vibrationen.
- Universelle Anwendbarkeit: Geeignet für massive, mehrdrähtige und feindrähtige Leiter von 0,5 mm² bis 2,5 mm², was eine breite Palette von Anwendungen abdeckt.
- Transparente Bauweise: Ermöglicht die optische Kontrolle der richtigen Einstecktiefe und des sicheren Kontakts.
- Kompakte Bauform: Passt auch in beengte Dosen und Verteiler, ohne unnötig Platz zu beanspruchen.
- Hohe Temperaturbeständigkeit: Robust und zuverlässig auch unter anspruchsvollen Bedingungen.
- Farbliche Kennzeichnung: Das auffällige Orange erleichtert die Lokalisierung im Installationsschrank oder in der Verteilerdose.
Technische Spezifikationen auf einen Blick
| Merkmal | Spezifikation |
|---|---|
| Polanzahl | 3 |
| Leiterquerschnitt (massiv/mehrdrähtig) | 0,5 mm² – 2,5 mm² |
| Leiterquerschnitt (feindrähtig mit Aderendhülse) | 0,5 mm² – 2,5 mm² |
| Nennspannung | 400 V |
| Nennstrom | 24 A |
| Bemessungsstoßspannung | 4 kV |
| Schutzart | IP20 (bei korrekter Montage) |
| Farbe | Transparent-Orange |
| Gehäusematerial | Flammhemmendes Polycarbonat |
| Isoliermaterial | Polycarbonat |
| Anzahl der Anschlüsse | 3 |
| Abisolierlänge | 10 mm |
Präzision und Langlebigkeit: Das Material und die Technik
Die Wago Verbindungsdosenklemme 3-polig Ø 0,5 mm – 2,5 mm Transparent-Orange ist aus hochwertigem, flammhemmendem Polycarbonat gefertigt. Dieses Material zeichnet sich durch seine exzellente mechanische Stabilität und eine hohe Temperaturbeständigkeit aus, was für den Einsatz in Elektroinstallationen unerlässlich ist. Die innere Klemmbrücke, die für den elektrischen Kontakt sorgt, besteht aus einer hochleitfähigen Kupferlegierung, die für eine sichere und verlustarme Stromübertragung optimiert ist. Die bewährte CAGE CLAMP® Anschlusstechnik von Wago ermöglicht eine rückschlagfreie Klemmung, die auch bei wechselnden Temperaturbedingungen und Vibrationen ihre volle Wirkung behält. Die transparente Ausführung des Gehäuses ist nicht nur ein optisches Merkmal, sondern dient der Sicherheit. Sie erlaubt Ihnen, auf einen Blick zu erkennen, ob die Leiter korrekt und bis zur definierten Abisolierlänge von 10 mm eingesteckt sind. Dies reduziert das Risiko von Fehlanschlüssen erheblich und erhöht die Zuverlässigkeit Ihrer Installationen.
Vielfältige Einsatzmöglichkeiten für Profis und Heimwerker
Diese 3-polige Verbindungsdosenklemme ist ein wahrer Allrounder in der Elektroinstallation. Ob im Haushalt, im Bürogebäude oder in industriellen Umgebungen – überall dort, wo Kabel sicher und schnell verbunden werden müssen, spielt sie ihre Stärken aus. Sie eignet sich hervorragend für den Einsatz in Verteilerdosen, Anschlusskästen, bei der Montage von Leuchten, bei der Verlegung von Schalterprogrammen oder bei der Erweiterung bestehender Installationen. Die Möglichkeit, verschiedene Leiterquerschnitte von 0,5 mm² bis 2,5 mm² zu verbinden, macht sie zur idealen Lösung für eine Vielzahl von Kabeltypen, einschließlich Installationskabeln und flexiblen Leitungen (mit Aderendhülse). Die Farbgebung in Transparent-Orange dient nicht nur der Identifikation, sondern auch der schnellen Unterscheidung von anderen Klemmen oder Installationen, was die Fehlersuche im Bedarfsfall erleichtert.
FAQs – Häufig gestellte Fragen zu Wago Verbindungsdosenklemme 3-polig Ø 0,5 mm – 2,5 mm Transparent-Orange
Kann ich die Klemme auch für feindrähtige Kabel verwenden?
Ja, die Wago Verbindungsdosenklemme ist für massive, mehrdrähtige und feindrähtige Leiter mit einem Querschnitt von 0,5 mm² bis 2,5 mm² ausgelegt. Bei feindrähtigen Leitern empfiehlt sich die Verwendung einer passenden Aderendhülse, um eine sichere und dauerhafte Verbindung zu gewährleisten.
Wie lange muss ich die Kabel für die Klemme abisolieren?
Die empfohlene Abisolierlänge für die Leiter beträgt 10 mm. Achten Sie darauf, die Isolation präzise bis zu dieser Länge zu entfernen, um einen optimalen Kontakt in der Klemme zu erzielen.
Ist die Klemme für den Einsatz im Außenbereich geeignet?
Die Klemme verfügt über die Schutzart IP20, was bedeutet, dass sie vor festen Fremdkörpern mit einem Durchmesser von mehr als 12,5 mm geschützt ist. Für den Einsatz im Außenbereich oder in feuchten Umgebungen sind spezielle, entsprechend geschützte Klemmen und Verbindungsdosen erforderlich. Diese Klemme ist für trockene Innenbereiche konzipiert.
Wie stelle ich sicher, dass die Verbindung sicher ist?
Die Wago CAGE CLAMP® Technologie sorgt für eine automatische und sichere Klemmung. Die transparente Bauweise ermöglicht Ihnen zudem, die korrekte Einstecktiefe und den sicheren Kontakt der Leiter visuell zu überprüfen. Stellen Sie sicher, dass die Leiter vollständig und gerade eingesteckt sind.
Welche maximale Strombelastung hält die Klemme aus?
Die Nennstrombelastbarkeit der Wago 3-poligen Verbindungsdosenklemme beträgt 24 Ampere. Überschreiten Sie diese Belastung nicht, um die Sicherheit und Langlebigkeit der elektrischen Verbindung zu gewährleisten. Beachten Sie immer die geltenden Installationsvorschriften und die maximale Belastbarkeit der angeschlossenen Geräte und Kabel.
Kann ich die Klemme wiederverwenden?
Ja, die Wago Klemmen sind für die Wiederverwendung konzipiert. Um die Verbindung zu lösen, betätigen Sie den Entriegelungshebel an der Klemme und ziehen Sie den Leiter vorsichtig heraus.
Warum ist die Klemme Transparent-Orange?
Die transparente Ausführung ermöglicht eine einfache visuelle Kontrolle der korrekt gesteckten Leiter. Die orange Farbe dient der besseren Erkennbarkeit und Unterscheidung der Klemme im Installationsbereich, was die Arbeit erleichtert und das Risiko von Verwechslungen reduziert.
