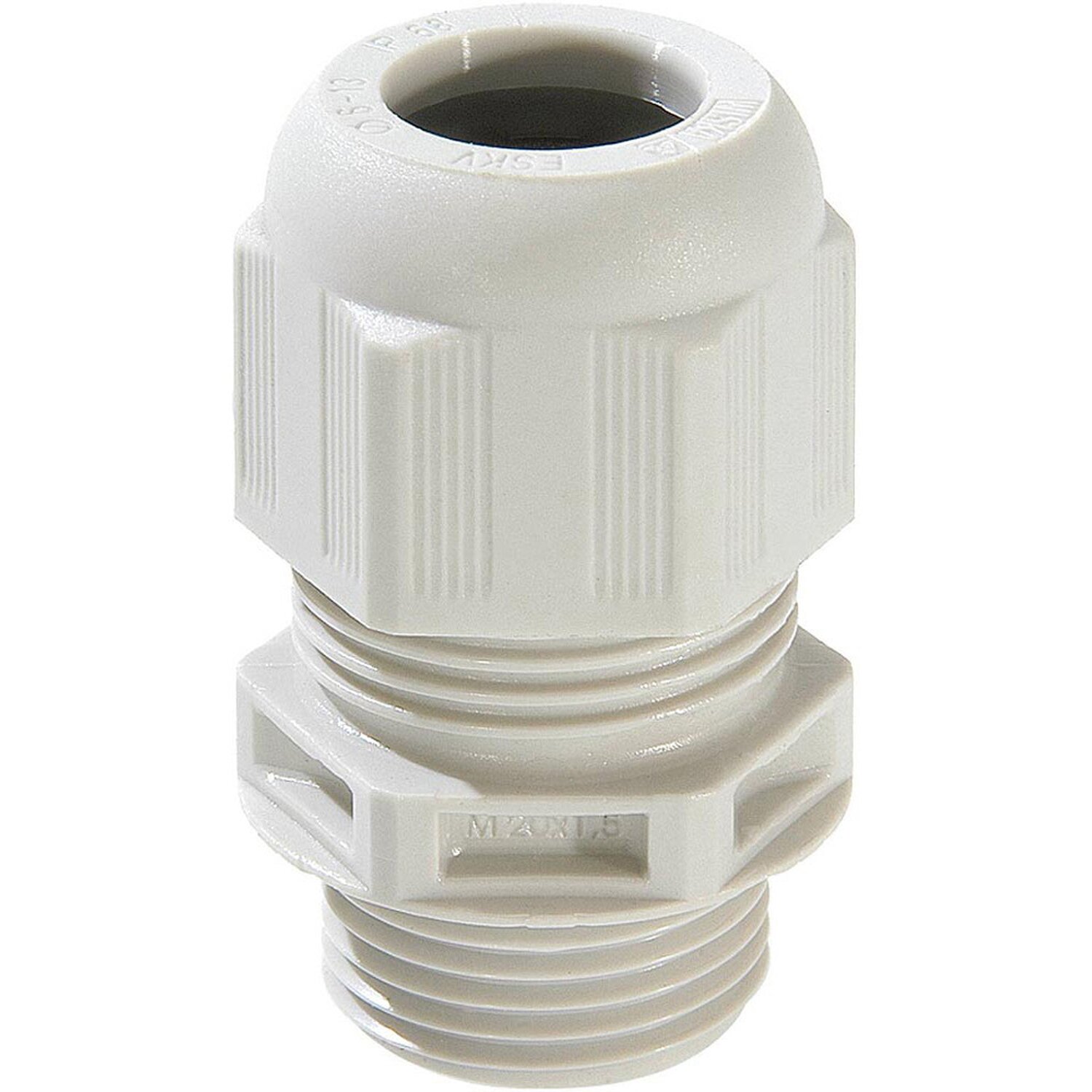

Wiska Kabelverschraubung kurz M16 x 1,5 mm: Die zuverlässige Verbindung für Profis
Sie sind auf der Suche nach einer robusten und langlebigen Lösung für die Einführung von Kabeln in Gehäuse und Schaltschränke? Die Wiska Kabelverschraubung kurz M16 x 1,5 mm ist die ideale Wahl für Elektrofachbetriebe, Anlagenbauer und alle, die Wert auf höchste Qualität und Zuverlässigkeit legen. Diese kurzbauende Kabelverschraubung von Wiska bietet eine sichere Abdichtung und eine stabile Zugentlastung, selbst unter anspruchsvollen Bedingungen.
Maximale Sicherheit und Langlebigkeit für Ihre Installationen
In der professionellen Elektroinstallation sind Kompromisse bei der Sicherheit und Haltbarkeit keine Option. Die Wiska Kabelverschraubung kurz M16 x 1,5 mm wurde entwickelt, um höchsten Ansprüchen gerecht zu werden. Sie schützt Ihre empfindlichen Leitungen vor mechanischer Beschädigung, Staub und Feuchtigkeit und sorgt so für eine störungsfreie Funktion Ihrer Anlagen.
Die Vorteile der Wiska Kabelverschraubung kurz M16 x 1,5 mm auf einen Blick:
- Optimale Abdichtung: Die präzise gefertigte Dichtung gewährleistet eine effektive Barriere gegen eindringende Medien wie Wasser und Staub (Schutzart IP68), was besonders in Umgebungsbedingungen mit erhöhten Anforderungen unerlässlich ist.
- Zuverlässige Zugentlastung: Die spezielle Konstruktion der Verschraubung nimmt Zugkräfte effektiv auf und verhindert, dass diese auf die elektrischen Verbindungen im Gehäuse übertragen werden. Dies erhöht die Sicherheit und Lebensdauer Ihrer Installationen erheblich.
- Kompaktes Design: Die Kurzbauweise ermöglicht eine platzsparende Montage, selbst in beengten Verhältnissen. Dies ist ein entscheidender Vorteil bei der Planung und Realisierung von Schaltschränken und Steuerungen.
- Hohe Beständigkeit: Hergestellt aus hochwertigen Materialien, trotzt diese Kabelverschraubung Korrosion und chemischen Einflüssen, was sie zu einer langfristigen Lösung für verschiedenste Einsatzbereiche macht.
- Einfache Montage: Die durchdachte Konstruktion erlaubt eine schnelle und unkomplizierte Installation durch Fachpersonal, was wertvolle Zeit bei der Montage spart.
- Vielseitige Anwendung: Geeignet für eine breite Palette von Kabeldurchmessern innerhalb des definierten Bereichs, bietet diese Verschraubung Flexibilität für diverse Projekte.
Präzision in jedem Detail: Technische Spezifikationen
Die Wiska Kabelverschraubung kurz M16 x 1,5 mm zeichnet sich durch ihre durchdachte Konstruktion und die Verwendung hochwertiger Materialien aus. Jedes Detail ist darauf ausgelegt, Ihnen eine zuverlässige und langlebige Lösung für Ihre Elektroinstallationen zu bieten.
| Merkmal | Spezifikation |
|---|---|
| Modell | Kabelverschraubung kurz |
| Hersteller | Wiska |
| Anschlussgewinde (Metrisch) | M16 x 1,5 mm |
| Einsatzbereich Kabeldurchmesser | Typischerweise 5,0 – 10,0 mm (bitte genaue Spezifikationen des Herstellers für Ihr spezifisches Modell prüfen, um die optimale Passform zu gewährleisten) |
| Material | Hochwertiger Kunststoff (oft Polyamid oder Polypropylen, je nach spezifischem Modell) – bekannt für seine hervorragende mechanische Festigkeit, chemische Beständigkeit und Isolationsfähigkeit. Das Material ist UV-beständig und gegen viele Säuren, Laugen und Öle resistent. |
| Schutzart | Bis IP68 (bei korrekter Montage und mit passendem Gegenstück) – bietet maximalen Schutz gegen Staub und dauerhaftes Untertauchen in Wasser. |
| Temperaturbereich | Typischerweise -20°C bis +100°C (dies kann je nach Materialvariante und Herstellerangaben leicht variieren) – gewährleistet Zuverlässigkeit in einem breiten Spektrum von Umgebungsbedingungen. |
| Farbe | Standardmäßig Grau (RAL 7035) oder Schwarz, je nach Anwendungsfall und Designpräferenz. Beide Farben sind unauffällig und fügen sich gut in industrielle Umgebungen ein. |
| Montage | Einschrauben in eine passende metrische M16-Öffnung, Kabel durchführen, Dichtung auflegen und Überwurfmutter festziehen. Die Kurzbauweise ermöglicht eine einfache Montage auch bei geringen Einbautiefen. |
| Zertifizierungen | Diverse internationale Normen und Zulassungen (z.B. UL, CSA, VDE), die die Konformität mit höchsten Sicherheitsstandards bestätigen. |
Anwendungsbereiche: Wo die Wiska Kabelverschraubung überzeugt
Die Wiska Kabelverschraubung kurz M16 x 1,5 mm ist ein vielseitiges Bauteil, das in einer Vielzahl von industriellen und gewerblichen Anwendungen seine Stärken ausspielt. Ihre robuste Konstruktion und die zuverlässige Abdichtung machen sie zur bevorzugten Wahl, wenn es auf Sicherheit und Langlebigkeit ankommt.
- Schaltschrankbau: Perfekt zur Einführung von Steuerleitungen, Stromversorgungs- und Datenkabeln in Schaltschränke, Steuerschränke und Verteilerkästen.
- Maschinenbau: Gewährleistet die sichere und dichte Kabeleinführung an Maschinen und Anlagen, wo Staub, Feuchtigkeit oder Öl anfallen können.
- Automatisierungstechnik: Unverzichtbar für die Integration von Sensoren, Aktoren und Steuerungskomponenten in automatisierte Systeme.
- Außenanwendungen: Dank der hohen Schutzart (IP68) eignet sie sich hervorragend für den Einsatz im Freien, z.B. bei Leuchten, Außensteuerungen oder Überwachungssystemen.
- Gebäudetechnik: Für die sichere Verkabelung in industriellen Umgebungen, Werkstätten oder öffentlichen Gebäuden, wo besondere Anforderungen an Brandschutz und mechanische Belastbarkeit gestellt werden.
- Elektroinstallationen in anspruchsvollen Umgebungen: Ob in der chemischen Industrie, in Lebensmittelbetrieben oder in Bereichen mit hoher mechanischer Beanspruchung – diese Kabelverschraubung hält den Bedingungen stand.
FAQ – Häufig gestellte Fragen zu Wiska Kabelverschraubung kurz M16 x 1,5 mm
Was bedeutet die metrische Gewindegröße M16 x 1,5 mm?
Die Angabe „M16 x 1,5 mm“ bezieht sich auf die Norm des metrischen Gewindes. „M16“ gibt den Außendurchmesser des Gewindes in Millimetern an, in diesem Fall 16 mm. Die „1,5“ bezeichnet die Steigung des Gewindes, also den Abstand zwischen zwei Gewindegängen in Millimetern. Dieses Gewinde ist ein Standardmaß in vielen industriellen Anwendungen und ermöglicht die einfache Montage in entsprechenden M16-Bohrungen oder -Muttern.
Welche Kabeldurchmesser kann ich mit dieser Verschraubung sicher einführen?
Die Wiska Kabelverschraubung kurz M16 x 1,5 mm ist für einen bestimmten Bereich von Kabeldurchmessern konzipiert. Typischerweise liegt dieser Bereich, abhängig vom spezifischen Modell und der Ausführung der Dichtung, zwischen etwa 5,0 mm und 10,0 mm. Um die optimale Passform und Abdichtung zu gewährleisten, ist es unerlässlich, die genauen Spezifikationen des jeweiligen Herstellermodells zu beachten, die oft auch auf der Verpackung oder im Datenblatt zu finden sind.
Ist die Kabelverschraubung für den Außeneinsatz geeignet?
Ja, die Wiska Kabelverschraubung kurz M16 x 1,5 mm ist in der Regel für den Außeneinsatz konzipiert. Bei korrekter Montage und Verwendung der passenden Gegenstücke erreicht sie eine hohe Schutzart, oft bis zu IP68. Das bedeutet, sie bietet maximalen Schutz gegen das Eindringen von Staub und ist auch für dauerhaftes Untertauchen in Wasser ausgelegt. Die verwendeten Materialien sind zudem witterungsbeständig und korrosionsfest.
Welchen Temperaturbereich deckt diese Kabelverschraubung ab?
Die Wiska Kabelverschraubung kurz M16 x 1,5 mm ist für einen breiten Temperaturbereich ausgelegt, typischerweise von etwa -20°C bis +100°C. Dieser Temperaturbereich stellt sicher, dass die Verschraubung auch unter extremen Bedingungen wie sie in vielen industriellen Umgebungen vorkommen, zuverlässig funktioniert, ohne spröde zu werden oder ihre Dichtigkeit zu verlieren.
Was ist der Unterschied zwischen einer kurzen und einer langen Kabelverschraubung?
Der Hauptunterschied liegt in der Baulänge der Verschraubung. Eine kurze Kabelverschraubung, wie dieses M16-Modell, hat eine geringere Einbautiefe. Dies ist besonders vorteilhaft, wenn der Platz im Gehäuse begrenzt ist oder wenn das Kabel nicht tief in das Innere des Gehäuses geführt werden muss. Lange Kabelverschraubungen haben eine größere Baulänge und bieten oft mehr Platz für die Abdichtung oder eine zusätzliche Zugentlastung, sind aber bei beengten Platzverhältnissen weniger geeignet.
Aus welchem Material ist die Kabelverschraubung gefertigt und welche Vorteile bietet das?
Die Wiska Kabelverschraubung kurz M16 x 1,5 mm wird in der Regel aus hochwertigem Kunststoff gefertigt, oft Polyamid (PA) oder Polypropylen (PP). Diese Materialien zeichnen sich durch eine hervorragende mechanische Festigkeit, hohe Schlagzähigkeit und ausgezeichnete elektrische Isoliereigenschaften aus. Zudem sind sie resistent gegen viele Chemikalien wie Säuren, Laugen und Öle sowie gegen UV-Strahlung, was eine lange Lebensdauer und Zuverlässigkeit auch in anspruchsvollen Umgebungen gewährleistet.
Wie montiere ich die Kabelverschraubung korrekt, um die Schutzart IP68 zu erreichen?
Um die Schutzart IP68 zu erreichen, ist eine fachgerechte Montage unerlässlich. Zuerst muss das Kabel durch die entsprechende Öffnung im Gehäuse geführt werden. Anschließend wird die Kabelverschraubung fest in die M16-Öffnung eingeschraubt. Das Kabel wird dann durch die Verschraubung geführt und die Dichtung oder der Klemmbereich wird fest um das Kabel gezogen. Die Überwurfmutter wird so angezogen, dass das Kabel fest und dicht in der Verschraubung sitzt, ohne dabei beschädigt zu werden. Es ist wichtig, dass das Kabel den Innendurchmesser der Dichtung gut ausfüllt, um die Abdichtung zu gewährleisten.
